विद्युत वितरण बक्सों का छोटा पूरा सेट

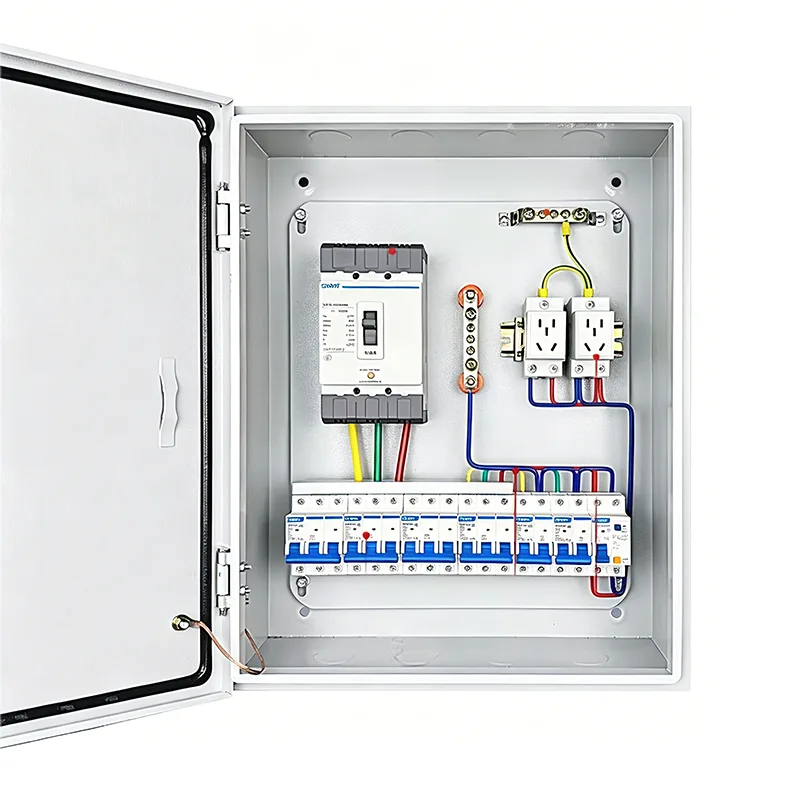

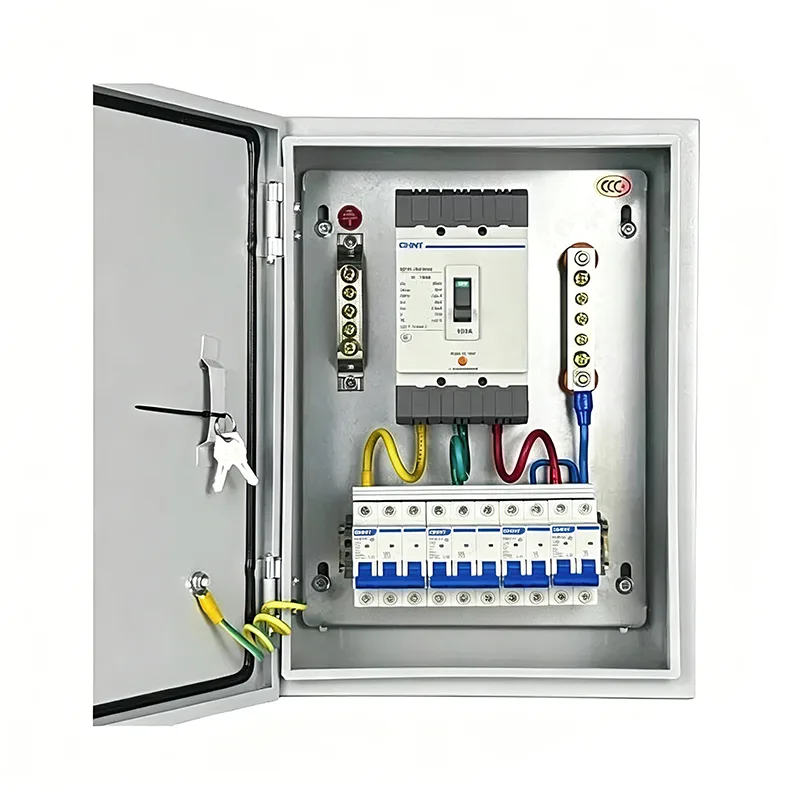

बिजली वितरण बक्सों का छोटा पूरा सेट एक छोटे धातु कैबिनेट के भीतर स्थापित एक विशिष्ट सर्किट योजना के अनुसार विभिन्न विद्युत घटकों को एकीकृत करता है। हालाँकि यह छोटा है, यह एक पूर्ण विद्युत प्रणाली इकाई है। शांगमिंग इस उत्पाद का आपूर्तिकर्ता है, और हम विभिन्न अन्य प्रकार के वितरण कैबिनेट और बक्से भी प्रदान करते हैं।

उत्पाद संरचना

शांगमिंग के बिजली वितरण बक्सों का छोटा पूरा सेट उन्नत डिजाइन और विश्वसनीय गुणवत्ता से सुसज्जित है। घटक-वार, यह श्रृंखला केवल कई वितरण बक्सों का संग्रह नहीं है, बल्कि विद्युत प्रणाली तर्क, कार्यात्मक विभाजन और स्थापना समन्वय के आधार पर वैज्ञानिक रूप से कॉन्फ़िगर किया गया एक मॉड्यूलर इकाई संग्रह है।

1. बॉक्स सपोर्ट सिस्टम

यह हिस्सा बॉक्स की भौतिक सुरक्षा के लिए जिम्मेदार है।

शैल: आमतौर पर कोल्ड-रोल्ड स्टील प्लेट या स्टेनलेस स्टील से बना होता है।

माउंटिंग रेल: सर्किट ब्रेकर और अन्य घटकों को त्वरित रूप से माउंट करने के लिए बॉक्स के अंदर क्षैतिज रूप से व्यवस्थित मानक धातु रेल।

पैनल: एक दरवाजे से सुसज्जित; एक अनुकूलन योग्य दृश्य खिड़की दरवाजा उपलब्ध है, जो जीवित भागों के साथ आकस्मिक संपर्क को रोकने के लिए केवल सर्किट ब्रेकर ऑपरेटिंग हैंडल को उजागर करता है।

2. प्राथमिक वितरण प्रणाली

प्राथमिक वितरण प्रणाली बिजली वितरण को संभालती है, नियंत्रण और सुरक्षा प्रदान करती है।

मुख्य सर्किट ब्रेकर: पूरे बॉक्स के लिए मुख्य नियंत्रण स्विच, आपातकालीन बिजली कटौती या रखरखाव के लिए उपयोग किया जाता है।

लघु सर्किट ब्रेकर: प्रत्येक शाखा सर्किट के लिए ओवरलोड और शॉर्ट-सर्किट सुरक्षा प्रदान करता है।

अवशिष्ट वर्तमान उपकरण (आरसीडी): वर्तमान रिसाव पर नज़र रखता है और बिजली के झटके के जोखिम के मामले में तुरंत बिजली काट देता है।

सर्ज रक्षक: बिजली गिरने या पावर ग्रिड के उतार-चढ़ाव से उत्पन्न तात्कालिक उच्च वोल्टेज को अवशोषित करता है, डाउनस्ट्रीम सटीक विद्युत उपकरणों की सुरक्षा करता है।

3. सहायक एवं निगरानी प्रणाली

संकेतक रोशनी: संचालन के लिए लाल, रोकने के लिए हरा, खराबी के लिए पीला, वर्तमान बिजली की स्थिति प्रदर्शित करता है।

मीटरिंग उपकरण: वोल्टेज, करंट या बिजली की खपत की निगरानी के लिए छोटा डीआईएन रेल-माउंटेड ऊर्जा मीटर।

टर्मिनल ब्लॉक: बाहरी लोड केबलों के साफ-सुथरे कनेक्शन के लिए, भविष्य के रखरखाव की सुविधा के लिए।

4. विद्युत कनेक्शन और सहायक उपकरण

बसबार: कंघी के आकार या कांटे के आकार के तांबे के बसबार, गंदे जंपर्स की जगह लेते हैं, सर्किट ब्रेकरों के बीच कनेक्शन को अधिक कॉम्पैक्ट बनाते हैं और गर्मी उत्पादन को कम करते हैं।

ग्राउंडिंग और न्यूट्रल बसबार: सभी सर्किट के न्यूट्रल और ग्राउंड तारों को केंद्रीय रूप से जोड़ने के लिए समर्पित तांबे की पट्टियों का उपयोग करता है।

आंतरिक वायरिंग हार्नेस: ज्वाला-मंदक तार वर्तमान रेटिंग आवश्यकताओं को पूरा करते हैं, स्पष्ट तार संख्या चिह्नों के साथ केबल ट्रे के माध्यम से रूट किए जाते हैं।

सही पूर्ण वितरण बॉक्स कैसे चुनें?

किसी प्रोजेक्ट को शुरू करने से पहले, संपूर्ण वितरण बॉक्स कॉन्फ़िगरेशन की सही पहचान करना महत्वपूर्ण है। अनुचित चयन से कार्यात्मक अतिरेक, व्यर्थ लागत, स्थापना कठिनाइयाँ या भविष्य में सीमित विस्तार हो सकता है।

चरण 1: एप्लिकेशन परिदृश्य और लोड विशेषताओं को परिभाषित करें

कृपया निम्नलिखित प्रश्नों की पुष्टि करें:

1. इसका उपयोग कहां किया जाएगा?

इनडोर सुखाने की कार्यशाला → IP40 पर्याप्त है

आउटडोर/पंप रूम/समुद्र तटीय → IP54/IP65, स्टेनलेस स्टील सामग्री की आवश्यकता है

2. यह किस उपकरण को शक्ति प्रदान करेगा?

प्रकाश/सॉकेट: एकल-चरण, कम धारा (≤32A)

मोटर्स/वेल्डिंग मशीनें: तीन-चरण, उच्च धारा (≥32A), थर्मल रिले/संदूषकों की आवश्यकता होती है

स्मार्ट डिवाइस: 24V DC, संचार इंटरफ़ेस की आवश्यकता है

3. क्या स्वचालित नियंत्रण आवश्यक है?

मैनुअल स्टार्ट/स्टॉप → बेसिक पावर बॉक्स

स्वचालित लॉजिक/रिमोट मॉनिटरिंग → पीएलसी/एचएमआई बॉक्स की आवश्यकता है

चरण 2: विद्युत मापदंडों की गणना करें और क्षमता निर्धारित करें

1. कुल भार अनुमान

सभी विद्युत उपकरणों की शक्ति (किलोवाट) और ऑपरेटिंग वोल्टेज की सूची बनाएं। यदि आपको कठिनाई होती है, तो शांगमिंग की तकनीकी टीम पुष्टि करने में आपकी सहायता कर सकती है।

समकालिकता कारक Kx = 0.7–0.9 पर विचार करते हुए, कुल धारा की गणना करें;

उदाहरण:

3 x 5.5kW मोटर (380V) → सिंगल मोटर करंट ≈ 11A, कुल करंट ≈ 3 × 11 × 0.8 = 26.4A;

प्रकाश 5kW (220V) → करंट ≈ 23A;

मुख्य इनकमिंग लाइन अनुशंसित ≥63A।

2. शाखा सर्किट योजना

हस्तक्षेप से बचने के लिए प्रत्येक प्रकार के लोड में एक स्वतंत्र सर्किट होना चाहिए। सिंगल सर्किट करंट ≤ सर्किट ब्रेकर के रेटेड मूल्य का 80%।

महत्वपूर्ण उपकरणों में एक अलग सर्किट + यूपीएस रखने की सिफारिश की जाती है।

चरण 3: बाड़ों की संख्या और संयोजन निर्धारित करें

सरल परिदृश्य: 1 एकीकृत परिक्षेत्र

मध्यम-जटिल परिदृश्य: 2-3 बाड़े

उच्च जटिलता और उच्च सुरक्षा आवश्यकताएँ: 3-6 बाड़े

चरण 4: सुरक्षा स्तर और सामग्री का चयन करें

शैंगमिंग के उत्पाद IP30 से IP66 तक सुरक्षा स्तर प्रदान करते हैं, और सामग्रियों में कोल्ड-रोल्ड स्टील और स्टेनलेस स्टील शामिल हैं।

यदि आपके पास सुरक्षा और खुफिया आवश्यकताएं हैं, और विशिष्ट स्थापना स्थान के आधार पर भविष्य के रखरखाव की सुविधा में सुधार करने की आवश्यकता है, तो कृपया हमसे संपर्क करें। शांगमिंग व्यवहार्यता की समीक्षा करेंगे और ड्राइंग और तकनीकी आवश्यकताओं के आधार पर 1-2 कार्य दिवसों के भीतर एक उद्धरण और नमूने प्रदान करेंगे।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: एक बड़े कैबिनेट के बजाय बिजली वितरण बक्सों का एक छोटा सा पूरा सेट क्यों चुनें?

ए: छोटे, पूर्ण वितरण बक्सों को वास्तविक जरूरतों के अनुसार विभिन्न कार्यात्मक बाड़ों के साथ लचीले ढंग से जोड़ा जा सकता है। कुछ केबल और घटकों को कारखाने में पूर्व-एकीकृत किया जाता है, जिससे ऑन-साइट इंस्टॉलेशन सरल और तेज़ हो जाता है, और सीमित या अनियमित स्थानों के लिए उपयुक्त हो जाता है। रखरखाव के दौरान, कार्यात्मक ज़ोनिंग को स्पष्ट रूप से परिभाषित किया जाता है, जिससे समस्या निवारण और मरम्मत में सुविधा होती है।

प्रश्न: दैनिक रखरखाव और निरीक्षण कैसे करें?

उत्तर: यह सुनिश्चित करने के लिए कि कोई ओवरहीटिंग या ढीलापन तो नहीं है, सभी सर्किट ब्रेकरों और कॉन्टैक्टरों की परिचालन स्थिति की त्रैमासिक जांच करें।

बाड़े के अंदर जमा धूल को नियमित रूप से साफ करें, खासकर कूलिंग पंखे और फिल्टर को। दरवाज़े के फ्रेम की सील की उम्र बढ़ने और टूटने की जाँच करें, और यदि आवश्यक हो तो उन्हें बदल दें।

पता लगाने की क्षमता के लिए प्रत्येक रखरखाव के बाद निरीक्षण परिणामों और सुधारात्मक कार्रवाइयों को रिकॉर्ड करें।
