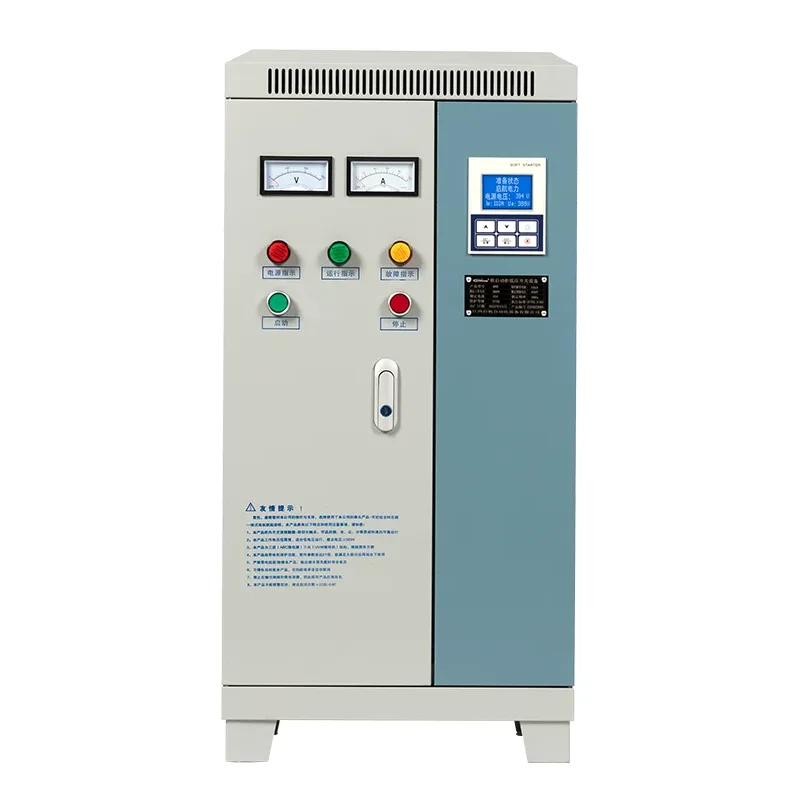

लो-वोल्टेज सॉफ्ट स्टार्टर विद्युत वितरण कैबिनेट

शांगमिंग चीन से लो-वोल्टेज सॉफ्ट स्टार्टर पावर डिस्ट्रीब्यूशन कैबिनेट का निर्माता और आपूर्तिकर्ता है। यह उच्च-प्रदर्शन, उच्च-गुणवत्ता वाला उपकरण न केवल पारंपरिक बिजली वितरण कार्य करता है, बल्कि सॉफ्ट स्टार्ट तकनीक के माध्यम से मोटर स्टार्टिंग करंट और टॉर्क को भी नियंत्रित करता है, जिससे विद्युत और यांत्रिक झटके कम होते हैं।

लो-वोल्टेज सॉफ्ट स्टार्टर डिस्ट्रीब्यूशन कैबिनेट की आवश्यकता क्यों है?

पारंपरिक पूर्ण-वोल्टेज प्रारंभ दो प्रमुख समस्याएं प्रस्तुत करता है:

करंट उछाल: शुरुआती करंट रेटेड करंट के 5-7 गुना तक पहुंच सकता है, जिससे आसानी से ग्रिड वोल्टेज में अचानक गिरावट आ सकती है, उसी लाइन पर अन्य उपकरण प्रभावित हो सकते हैं और यहां तक ​​कि सर्किट ब्रेकर भी गलत तरीके से ट्रिप हो सकते हैं।

यांत्रिक घिसाव: विशाल तात्कालिक टॉर्क मोटर शाफ्ट, बेल्ट, रेड्यूसर, या पानी पंप पाइपलाइनों पर भारी प्रभाव डाल सकता है, जिससे उपकरण का जीवनकाल छोटा हो जाता है।

हालाँकि, यदि आप हमारे लो-वोल्टेज सॉफ्ट स्टार्टर वितरण कैबिनेट को चुनते हैं, तो आप थाइरिस्टर के माध्यम से वोल्टेज को नियंत्रित कर सकते हैं, जिससे मोटर को शून्य वोल्टेज से रेटेड वोल्टेज तक आसानी से बढ़ने की अनुमति मिलती है। शुरुआती करंट आम तौर पर रेटेड करंट के लगभग 2-3 गुना तक सीमित होता है।

काम के सिद्धांत

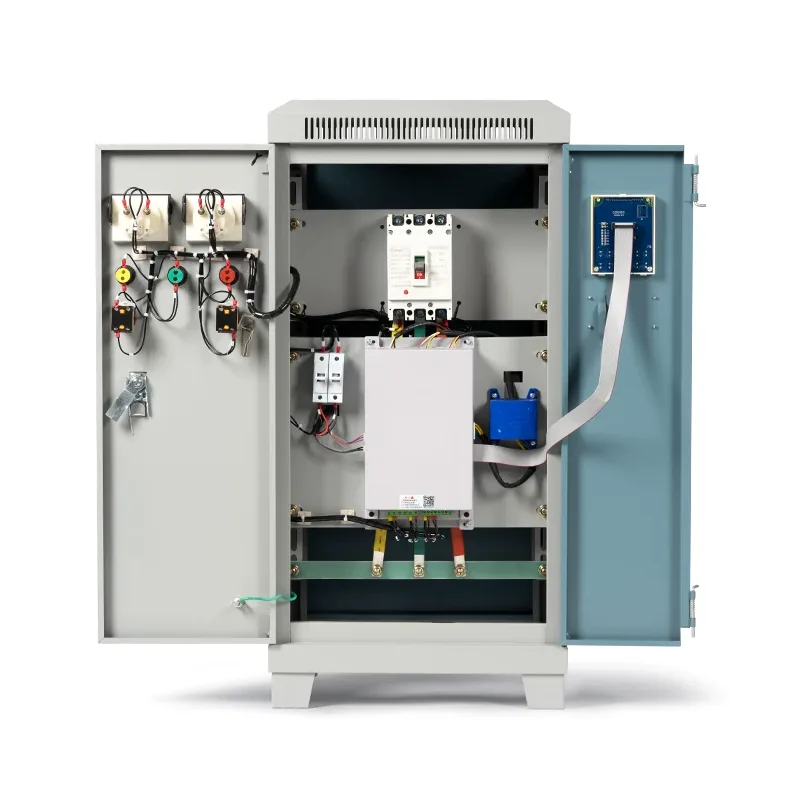

स्टार्टअप चरण के दौरान, लो-वोल्टेज सॉफ्ट स्टार्टर पावर डिस्ट्रीब्यूशन कैबिनेट थाइरिस्टर के चालन कोण को बदलता है, धीरे-धीरे मोटर पर लागू वोल्टेज को बढ़ाता है, जिससे सुचारू शुरुआत होती है।

स्टार्टअप के बाद, बायपास कॉन्टैक्टर सक्रिय हो जाता है, और सॉफ्ट स्टार्टर आराम की स्थिति में प्रवेश कर जाता है। रुकने पर, यह वोल्टेज को धीरे-धीरे कम करने के लिए भी नियंत्रित करता है, जिससे अचानक बंद होने से होने वाले वॉटर हैमर प्रभाव को रोका जा सकता है।

यदि सॉफ्ट स्टार्टर का उपयोग नहीं किया जाता है और इसके बजाय पारंपरिक मोटर का उपयोग किया जाता है, तो स्टार्टअप के दौरान करंट में अचानक वृद्धि से वोल्टेज ड्रॉप, उपकरण प्रभाव, ग्रिड में उतार-चढ़ाव और यांत्रिक घिसाव जैसी विभिन्न समस्याएं हो सकती हैं।

तकनीकी मापदंड

अनुप्रयोग परिदृश्य

लो-वोल्टेज सॉफ्ट स्टार्टर डिस्ट्रीब्यूशन कैबिनेट बड़ी मोटर शक्ति वाले अनुप्रयोगों के लिए आदर्श हैं, जो शुरुआती झटके के प्रति संवेदनशील हैं, और जहां उपकरण के जीवनकाल और पावर ग्रिड स्थिरता की आवश्यकताएं हैं। हमने कई अलग-अलग उद्योगों में ग्राहकों को यह उत्पाद भी प्रदान किया है।

स्थापना और आरंभिक कमीशनिंग चरण

स्थापना से पहले, सुनिश्चित करें कि वितरण कक्ष में ऑपरेटिंग मार्ग (अनुशंसित चौड़ाई ≥ 1.2 मीटर) के साथ लो-वोल्टेज सॉफ्ट स्टार्टर पावर डिस्ट्रीब्यूशन कैबिनेट को समायोजित करने के लिए पर्याप्त जगह है। स्थापना क्षेत्र में एक समतल फर्श होना चाहिए, और नींव चैनल स्टील को सुरक्षित रूप से वेल्डेड और ग्राउंड किया जाना चाहिए।

इंस्टालेशन के दौरान, पुष्टि करें कि केबल प्रवेश/निकास बॉटम-इन/बॉटम-आउट या टॉप-इन/टॉप-आउट है, और केबल ट्रेंच या केबल ट्रे की पहले से योजना बनाएं। सॉफ्ट स्टार्टर कैबिनेट >110kW के लिए, एक फोर्स्ड एयर कूलिंग डिवाइस की आवश्यकता होती है।

प्रारंभिक कमीशनिंग के दौरान, पुनः पुष्टि करें कि कैबिनेट क्षतिग्रस्त नहीं है, पेंट बरकरार है, और निशान स्पष्ट हैं।

फिर, विद्युत कनेक्शनों की जांच करें, प्रत्येक प्राथमिक सर्किट वायरिंग का सत्यापन करके यह सुनिश्चित करें कि कोई ढीला कनेक्शन या गलत कनेक्शन तो नहीं है।

प्रत्येक इंटरलॉक बिंदु के सामान्य संचालन की पुष्टि करने के लिए पांच-प्रूफ इंटरलॉक परीक्षण की भी आवश्यकता होती है। सुरक्षा कार्यों की सटीकता को सत्यापित करने के लिए एकीकृत सुरक्षा उपकरण का उपयोग करके शॉर्ट सर्किट और ओवरलोड का अनुकरण करें।

यदि कोई द्वितीयक प्रणाली है, तो आरएस485 या अन्य संचार इंटरफेस के सामान्य संचालन को सत्यापित करें।

अंत में, नो-लोड स्थितियों के तहत कई स्टार्ट-अप परीक्षण आयोजित करें, स्टार्ट-अप मापदंडों को इष्टतम सेटिंग्स में समायोजित करें।
