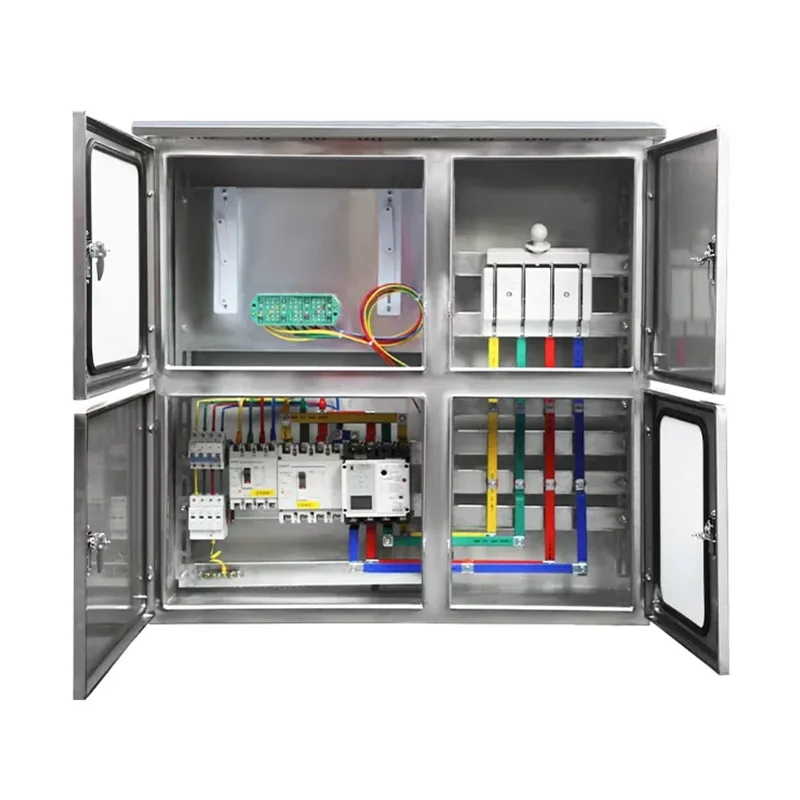

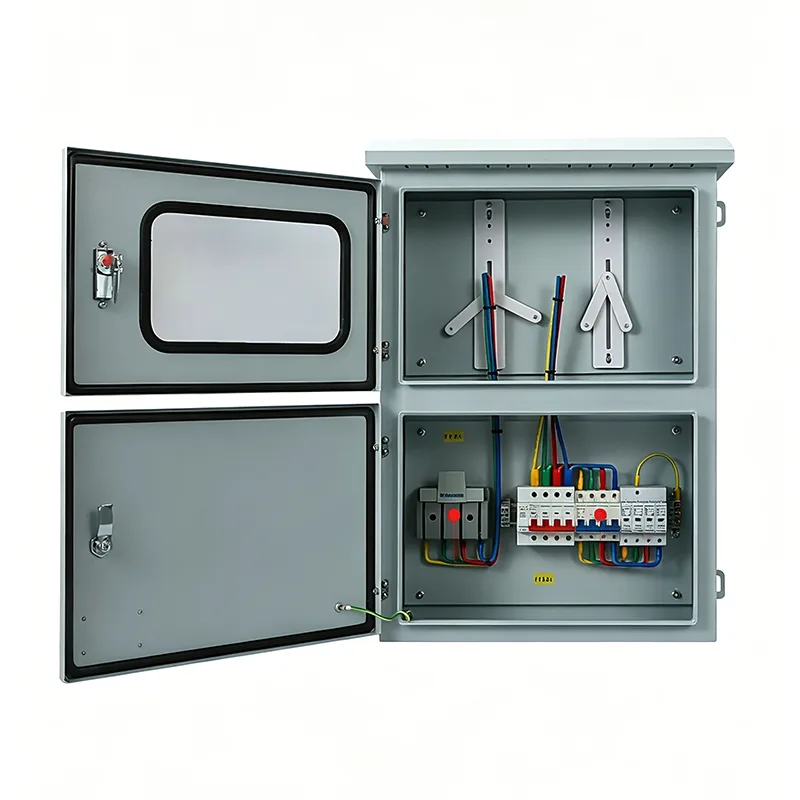

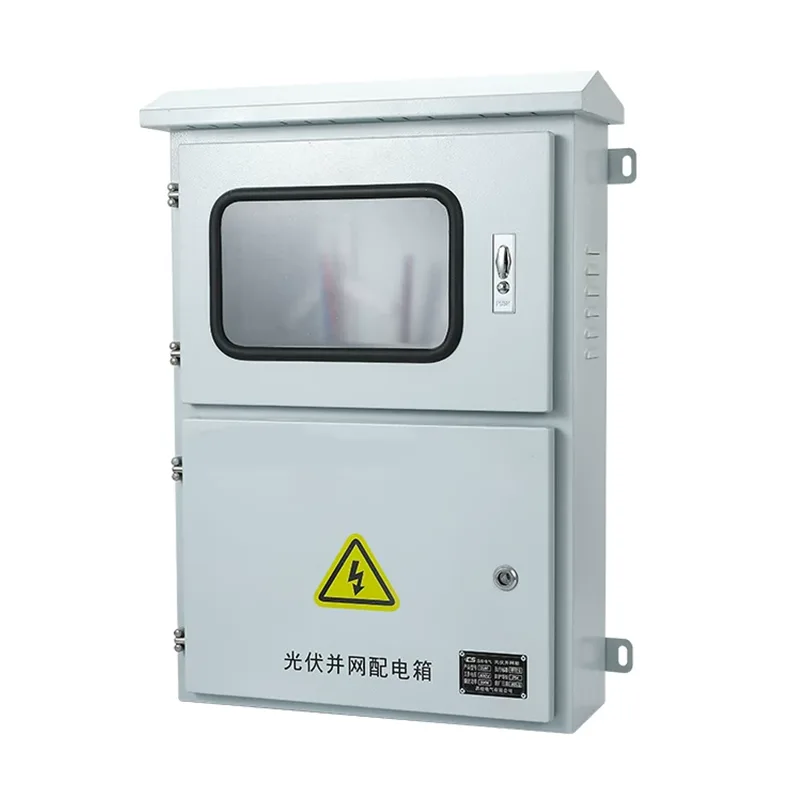

आउटडोर फोटोवोल्टिक ग्रिड-कनेक्टेड जंक्शन बॉक्स

आउटडोर फोटोवोल्टिक ग्रिड से जुड़े जंक्शन बक्से का उपयोग फोटोवोल्टिक विद्युत उत्पादन प्रणाली के डीसी पक्ष और इन्वर्टर के बीच किया जाता है। यदि आप इस उत्पाद को प्रतिस्पर्धी मूल्य पर अनुकूलित करना चाहते हैं, तो आप शांगमिंग को चुन सकते हैं, और हम आपके विश्वसनीय आपूर्तिकर्ता बन जाएंगे।

मूलभूत प्रकार्य

आउटडोर फोटोवोल्टिक ग्रिड से जुड़ा जंक्शन बॉक्स सुरक्षा, अलगाव और निगरानी को एकीकृत करता है। हम अनुकूलित सर्किट नंबर, ब्रांडेड घटकों और बुद्धिमान कार्यों का समर्थन करते हैं। विशिष्ट कॉन्फ़िगरेशन समाधान और कोटेशन के लिए, कृपया हमसे संपर्क करें।

1. स्ट्रिंग बसिंग और करंट वितरण

पीवी बिजली संयंत्रों में श्रृंखला में जुड़े कई सौर पैनल होते हैं। ग्रिड से जुड़ा जंक्शन बॉक्स एक अभिसरण और शंटिंग सुरक्षा तंत्र के रूप में कार्य करता है।

कन्वर्जिंग फ़ंक्शन: यह इन्वर्टर के आउटपुट के लिए एक ही बस में कई स्ट्रिंग्स से डीसी पावर इकट्ठा करता है, वायरिंग को सरल बनाता है और डीसी केबल लागत पर बचत करता है।

शंटिंग सुरक्षा: प्रत्येक इनपुट एक स्वतंत्र डीसी फ्यूज से सुसज्जित है। जब एक स्ट्रिंग में शॉर्ट सर्किट होता है, तो दोष अन्य तारों की सामान्य बिजली उत्पादन को प्रभावित किए बिना, उस शाखा तक ही सीमित रहता है।

2. बिजली और उछाल से सुरक्षा

क्योंकि फोटोवोल्टिक पैनल खुली छतों या जमीन पर स्थापित किए जाते हैं, वे बिजली गिरने के प्रति अत्यधिक संवेदनशील होते हैं। जंक्शन बॉक्स के अंदर एकीकृत सर्ज प्रोटेक्टर लाइन में तात्कालिक उच्च वोल्टेज को महसूस कर सकता है और नैनोसेकंड के भीतर ओवरवॉल्टेज को जमीन पर डिस्चार्ज कर सकता है।

यह इन्वर्टर से पहले रक्षा की पहली पंक्ति के रूप में कार्य करता है, जो प्रेरित बिजली के हमलों को रोकता है जो इन्वर्टर के इलेक्ट्रॉनिक घटकों को नुकसान पहुंचा सकता है।

3. सुरक्षा अलगाव और शारीरिक वियोग

संलग्नक एक उच्च-वोल्टेज डीसी आइसोलेटिंग स्विच या सर्किट ब्रेकर से सुसज्जित है। जब इन्वर्टर या डाउनस्ट्रीम उपकरण पर रखरखाव की आवश्यकता होती है, तो जंक्शन बॉक्स को मैन्युअल रूप से डिस्कनेक्ट करने से यह सुनिश्चित होता है कि रखरखाव पक्ष पूरी तरह से डी-एनर्जेटिक है, जिससे कर्मियों की सुरक्षा होती है।

शांगमिंग का ग्रिड-कनेक्टेड एनक्लोजर उच्च-प्रदर्शन और विश्वसनीय है, जो सिस्टम के चलने के दौरान सुरक्षित करंट रुकावट की अनुमति देता है, जिससे खतरनाक आर्क की उत्पत्ति को रोका जा सकता है जो आग का कारण बन सकता है।

4. रिवर्स चार्जिंग प्रोटेक्शन

सुबह, शाम या बादल वाले दिनों में, विभिन्न तारों का आउटपुट वोल्टेज भिन्न हो सकता है। सुरक्षा के बिना, उच्च वोल्टेज वाले तार कम वोल्टेज वाले तारों में करंट प्रवाहित कर सकते हैं।

वैकल्पिक रिवर्स चार्जिंग डायोड उपलब्ध हैं, जो यह सुनिश्चित करते हैं कि इन्वर्टर में करंट केवल यूनिडायरेक्शनल रूप से प्रवाहित हो, स्थानीय ओवरहीटिंग या यहां तक ​​कि रिवर्स करंट के कारण होने वाली आग को रोका जा सके।

5. पर्यावरण संरक्षण और स्थिति की निगरानी

क्योंकि इस उत्पाद को बाहर स्थापित किया जाना है, इसलिए वर्षा जल के क्षरण और यूवी उम्र बढ़ने को रोकने के लिए बाड़े में IP65/IP66 सुरक्षा रेटिंग है। आंतरिक परिशुद्धता घटक पावर स्टेशन के 25 साल के जीवनकाल के दौरान विश्वसनीय रूप से काम करते हैं।

वैकल्पिक बुद्धिमान निगरानी फ़ंक्शन वास्तविक समय में प्रत्येक स्ट्रिंग के वर्तमान, वोल्टेज और आंतरिक तापमान की निगरानी करता है, और असामान्य बिजली उत्पादन के मामले में तुरंत अलार्म देता है।

फोटोवोल्टिक ग्रिड-कनेक्टेड जंक्शन बॉक्स बाहरी उपयोग के लिए जलरोधक क्यों होने चाहिए?

पीवी सिस्टम आमतौर पर छतों पर या खुले मैदानों में स्थापित किए जाते हैं, और ग्रिड से जुड़े जंक्शन बक्से को निम्नलिखित गंभीर चुनौतियों का सामना करना होगा:

अत्यधिक तापमान भिन्नताएँ: गर्मियों में तापमान 70°C से अधिक तक पहुँच सकता है, जबकि सर्दियों में तापमान -30°C तक गिर सकता है।

यूवी विकिरण: सूरज की रोशनी के लंबे समय तक बाहरी संपर्क में रहने के लिए यूवी स्थिरता की आवश्यकता होती है; अन्यथा, उनमें उम्र बढ़ने का खतरा होता है।

नमी और संघनन: उन्हें वर्षारोधी होना चाहिए और आंतरिक संघनन को निकालने और विद्युत घटकों को नमी से बचाने के लिए एक ब्रीथ वाल्व से सुसज्जित होना चाहिए।

इसलिए, सामान्य उपयोग के लिए और ऑपरेशन के दौरान बार-बार रखरखाव से बचने, स्थिर प्रदर्शन और जीवनकाल बनाए रखने के लिए, एक आउटडोर वॉटरप्रूफ डिज़ाइन आवश्यक है।

अनुप्रयोग परिदृश्य और कॉन्फ़िगरेशन अनुशंसाएँ

शांगमिंग के आउटडोर फोटोवोल्टिक ग्रिड-कनेक्टेड जंक्शन बक्से का उपयोग आवासीय छतों से लेकर बड़े पैमाने पर जमीन पर लगे बिजली स्टेशनों तक, संपूर्ण फोटोवोल्टिक उद्योग श्रृंखला में किया जा सकता है। हम सामान्य परिदृश्यों के आधार पर कॉन्फ़िगरेशन अनुशंसाएँ प्रदान करेंगे।

1. आवासीय वितरित फोटोवोल्टिक प्रणाली

इस प्रकार का उपयोग बहुत आम है, आमतौर पर ग्रामीण क्षेत्रों में विला या स्व-निर्मित घरों की छतों या दीवारों पर स्थापित किया जाता है। यह छत पर विभिन्न अभिविन्यासों से कई फोटोवोल्टिक पैनल एकत्र करता है और बुनियादी बिजली सुरक्षा प्रदान करता है।

कॉन्फ़िगरेशन सिफ़ारिशें: बॉक्स का स्वरूप साफ़ और आकार छोटा होना चाहिए, 1-4 स्ट्रिंग इनपुट होना चाहिए, और अत्यधिक संवेदनशील अग्नि सुरक्षा निगरानी से सुसज्जित होना चाहिए।

2. औद्योगिक और वाणिज्यिक छत विद्युत स्टेशन

इस मामले में, ग्रिड से जुड़े बॉक्स को फैक्ट्री वर्कशॉप, लॉजिस्टिक्स गोदामों या बड़े शॉपिंग मॉल की सपाट छतों पर स्थापित किया जाता है। मध्यम आकार की बिजली उत्पादन क्षमता के लिए, यह एक स्ट्रिंग इन्वर्टर में प्रवेश करने से पहले दर्जनों फोटोवोल्टिक तारों को पूर्व-संयोजित करता है।

कॉन्फ़िगरेशन अनुशंसाएँ: बॉक्स को उच्च संक्षारण प्रतिरोध, 8-16 स्ट्रिंग इनपुट की आवश्यकता होती है, और आमतौर पर निगरानी कक्ष में प्रत्येक शाखा के वर्तमान को देखने के लिए रखरखाव कर्मियों की सुविधा के लिए एक स्मार्ट संचार मॉड्यूल शामिल होता है।

3. बड़े पैमाने पर जमीन पर लगे बिजली स्टेशन और सौर रेगिस्तान

रेगिस्तानों, पहाड़ों या बड़े खुले स्थानों में वितरित बक्सों को इकट्ठा करने वाले बक्सों को कंबाइनर बक्से कहा जाता है। प्राथमिक संयोजक उपकरणों के रूप में, वे हजारों सौर पैनलों से करंट एकत्र करते हैं और इसे एक केंद्रीकृत इन्वर्टर तक पहुंचाते हैं।

कॉन्फ़िगरेशन अनुशंसा: IP66, 1500V हाई-वोल्टेज सिस्टम के लिए समर्पित, एंटी-रिवर्स डायोड और सटीक स्ट्रिंग मॉनिटरिंग फ़ंक्शन से सुसज्जित है, और सक्रिय कूलिंग/श्वास वाल्व की विशेषता है।

4. सौर + सीमा-पार अनुप्रयोग परिदृश्य

सोलर कारपोर्ट: इलेक्ट्रिक वाहन चार्जिंग स्टेशनों को बिजली प्रदान करें। डाउनस्ट्रीम चार्जिंग स्टेशनों को सौर ऊर्जा से बचाने के लिए कारपोर्ट खंभों पर जंक्शन बॉक्स स्थापित किया गया है।

कृषि सौर और मत्स्य पालन सौर पूरक प्रणाली: खेत या मछली तालाबों के ऊपर ब्रैकेट पर स्थापित। नमी प्रतिरोध और एसिड/क्षार संक्षारण प्रतिरोध के लिए विशेष आवश्यकताएं मौजूद हैं; स्टेनलेस स्टील की अनुशंसा की जाती है.

हमें क्यों चुनें?

शांगमिंग का उद्गम चीन के वेनझोउ, यूकिंग से हुआ है, जो "चीन की विद्युत राजधानी" के रूप में प्रसिद्ध क्षेत्र है। यूकिंग के विद्युत उद्योग क्लस्टर की अच्छी तरह से विकसित औद्योगिक श्रृंखला का लाभ उठाते हुए, हमने एक कठोर और कुशल उत्पादन और गुणवत्ता नियंत्रण प्रणाली स्थापित की है। हमारे उत्पाद पोर्टफोलियो में 200 से अधिक श्रृंखला और 6000 से अधिक मॉडल शामिल हैं, जो मुख्यधारा के वैश्विक विद्युत मानकों के अनुरूप हैं।

उपकरणों के हमारे बुद्धिमान पूर्ण सेट का चयन IoT सेंसिंग और रिमोट मॉनिटरिंग कार्यों को एकीकृत करता है, जिससे तापमान, आर्द्रता और वर्तमान जैसे मापदंडों की वास्तविक समय की निगरानी सक्षम हो जाती है। यह स्थिर संचालन और सुरक्षित बिजली आपूर्ति सुनिश्चित करता है।
