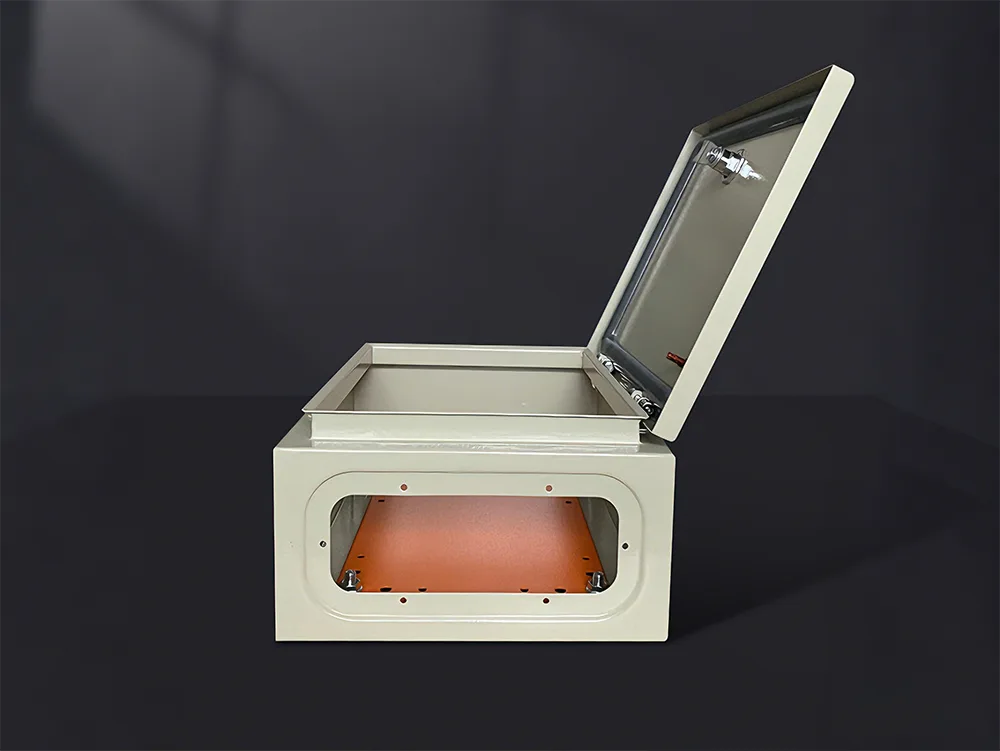

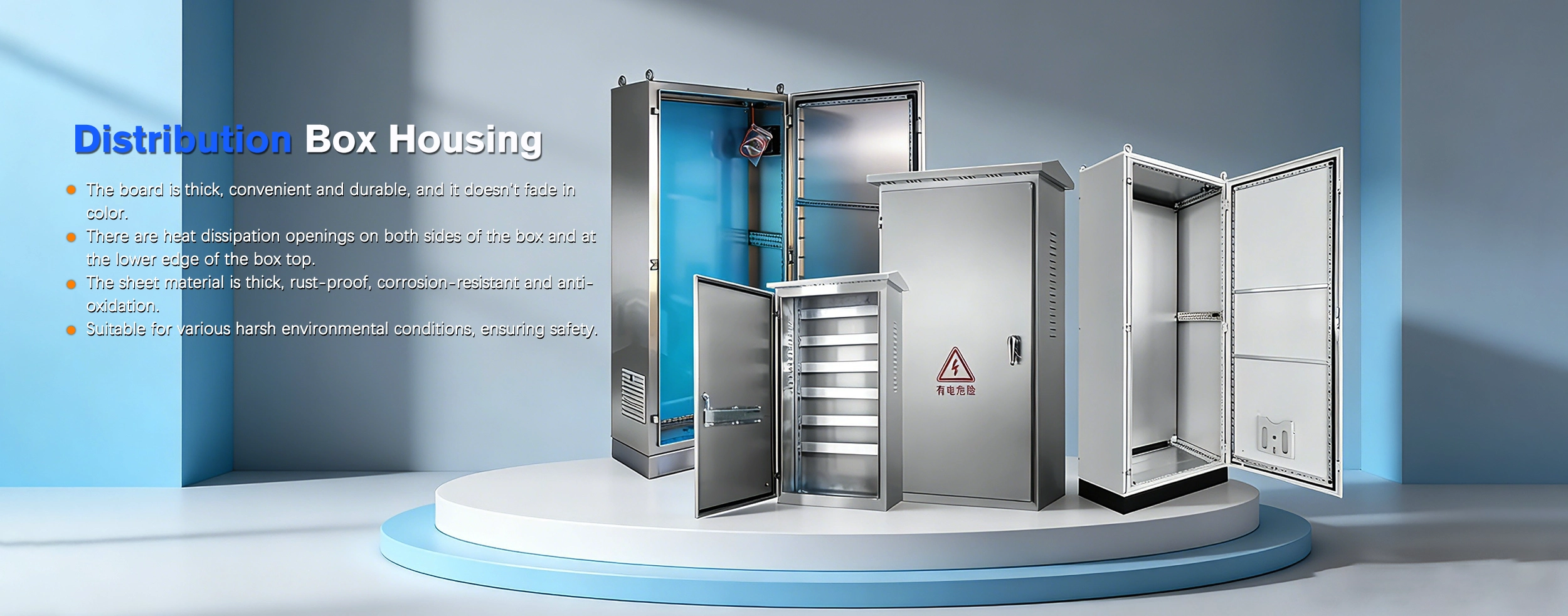

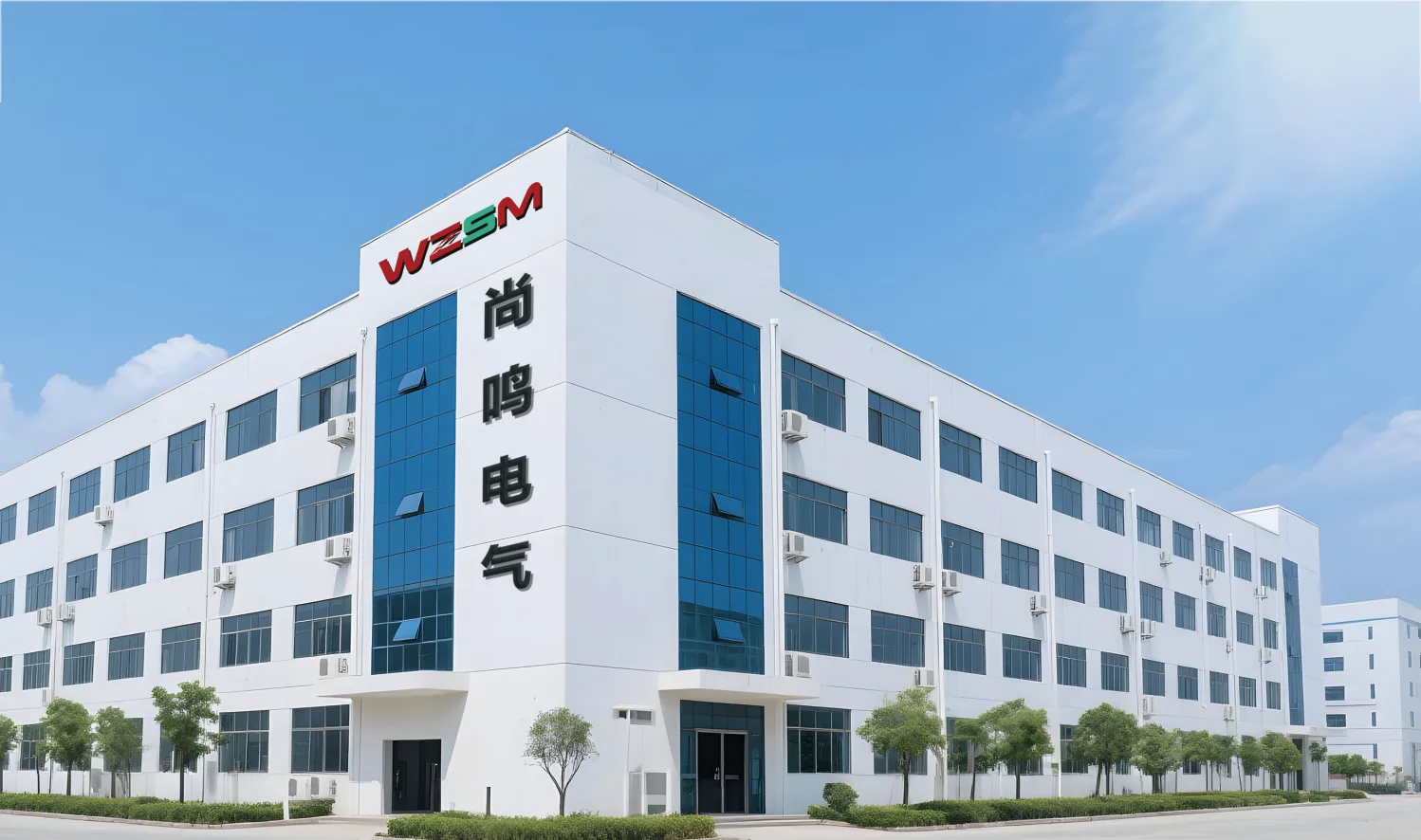

वानजाउ शांगमिंग इलेक्ट्रिक कं, लिमिटेड प्रीमियम विद्युत उपकरणों का एक अग्रणी निर्माता और आपूर्तिकर्ता है।

शांगमिंगवितरण बॉक्स बाड़ों का एक विश्वसनीय निर्माता और आपूर्तिकर्ता है। अपने व्यापक अनुभव के साथ, हम विभिन्न प्रकार की सामग्रियों और विशिष्टताओं में उत्पाद पेश करते हैं, और आपकी विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित समाधान भी प्रदान कर सकते हैं।

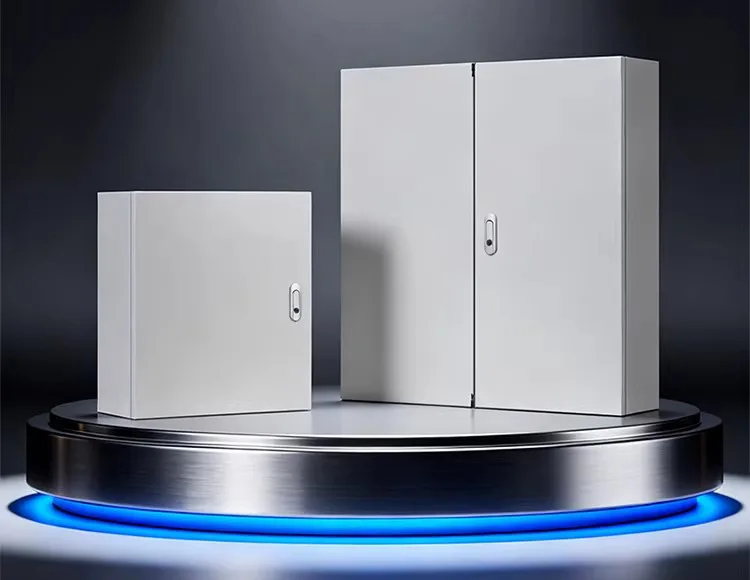

प्रमुख विशेषताऐं

1. शारीरिक सुरक्षा: कर्मियों और जीवित घटकों के बीच आकस्मिक संपर्क को रोकते हुए, धूल, पानी और विदेशी वस्तुओं के प्रवेश से सुरक्षा प्रदान करता है।

2. सुरक्षा अलगाव: उच्च-वोल्टेज और उच्च-वर्तमान उपकरणों को ऑपरेटिंग वातावरण से अलग करता है, जिससे बिजली के झटके और आग के जोखिम कम हो जाते हैं।

3. Component Mounting Platform: वितरण बॉक्स संलग्नक में सर्किट ब्रेकर और बिजली मीटर जैसे घटकों की मानकीकृत स्थापना की सुविधा के लिए डीआईएन रेल, माउंटिंग ब्रैकेट और पूर्व-ड्रिल किए गए छेद हैं।

4. विद्युत चुम्बकीय परिरक्षण: आंतरिक नियंत्रण सर्किटरी पर बाहरी विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को कम करता है।

5. पर्यावरणीय अनुकूलनशीलता: विभिन्न सामग्रियों और सुरक्षा रेटिंग के उपयोग के माध्यम से, संलग्नक इनडोर, आउटडोर और औद्योगिक सेटिंग्स सहित वातावरण की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

सरंचनात्मक घटक

कैबिनेट दरवाजा: पारदर्शी और ठोस दरवाजे विकल्पों में उपलब्ध; कस्टम कॉन्फ़िगरेशन शांगमिंग से उपलब्ध हैं।

माउंटिग प्लेट: आंतरिक रूप से घटकों को सुरक्षित करने के लिए उपयोग की जाने वाली एक धातु की प्लेट; कैबिनेट के बाहर असेंबली की सुविधा के लिए इसे हटाया जा सकता है।

नॉकआउट: विभिन्न व्यास के केबलों को समायोजित करने के लिए डिज़ाइन किए गए प्री-पंच केबल एंट्री पोर्ट।

सीलिंग गैसकेट: दरवाजे के पैनल की परिधि को अस्तर करने वाला एक अत्यधिक लोचदार गैस्केट, जो निर्दिष्ट आईपी सुरक्षा रेटिंग सुनिश्चित करने के लिए महत्वपूर्ण तत्व के रूप में कार्य करता है।

ग्राउंडिंग बोल्ट: यह सुनिश्चित करने के लिए आवश्यक है कि धातु का बाड़ा विश्वसनीय रूप से ग्राउंडेड है, जिससे बाड़े को विद्युत रूप से सक्रिय होने से रोका जा सके।

अनुप्रयोग परिदृश्य

I. कम वोल्टेज बिजली वितरण प्रणाली का निर्माण

हमारे वितरण बॉक्स संलग्नक वाणिज्यिक भवनों, आवासीय फर्शों और सार्वजनिक क्षेत्रों में बिजली वितरण के लिए वितरण बक्से के रूप में काम करते हैं।

वे सर्किट ब्रेकर और अवशिष्ट वर्तमान उपकरणों जैसे घटकों के लिए बढ़ते प्लेटफॉर्म के रूप में कार्य करते हैं, बिजली वितरण प्रणाली की समग्र स्वच्छता और सुरक्षा को बढ़ाते हुए मानकीकृत वायरिंग और सुरक्षा सुरक्षा की सुविधा प्रदान करते हैं।

द्वितीय. औद्योगिक उपकरण एवं स्वचालन नियंत्रण

वे मशीनरी के लिए नियंत्रण बक्से, स्वचालित उत्पादन लाइनों के लिए नियंत्रण कैबिनेट और पीएलसी नियंत्रण प्रणालियों के लिए बाड़े के रूप में कार्य करते हैं।

आंतरिक रूप से, उनमें संपर्ककर्ता, रिले और नियंत्रण मॉड्यूल जैसे घटक होते हैं, जो उपकरण एकीकरण और रखरखाव की सुविधा प्रदान करते हुए इस विद्युत उपकरण को धूल और तेल संदूषण से बचाते हैं।

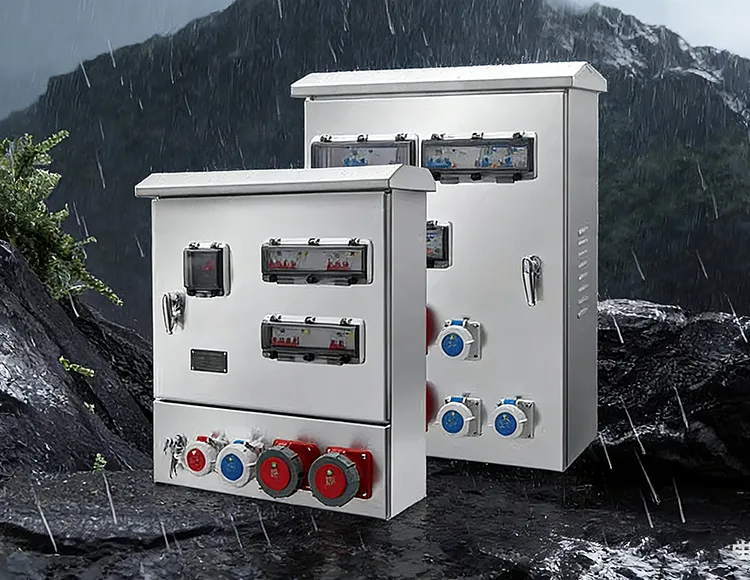

तृतीय. आउटडोर विद्युत वितरण एवं इंजीनियरिंग परियोजनाएँ

वे अस्थायी आउटडोर बिजली बक्से, निर्माण स्थलों के लिए बिजली वितरण इकाइयों और सड़क प्रकाश व्यवस्था के लिए नियंत्रण बक्से के रूप में काम करते हैं।

यदि आपको इन अनुप्रयोगों के लिए एक अनुकूलित उत्पाद की आवश्यकता है, तो हम पानी, धूल और बारिश के खिलाफ प्रतिरोध सुनिश्चित करने के लिए एक उच्च सुरक्षा रेटिंग (जैसे, IP54 / IP65) का चयन करने की सलाह देते हैं।

चतुर्थ. फोटोवोल्टिक और नई ऊर्जा प्रणालियाँ

शांगमिंग के लिए बाड़े प्रदान करता हैपीवी कंबाइनर बक्से, ग्रिड-बंधी पीवी अलमारियाँ, और ऊर्जा भंडारण प्रणालियों के लिए नियंत्रण बक्से।

नई ऊर्जा उपकरणों के लिए मूलभूत आवास के रूप में, ये बाड़े दीर्घकालिक आउटडोर संचालन के लिए आवश्यकताओं का समर्थन करते हुए सुरक्षा, अलगाव और बढ़ते स्थान प्रदान करते हैं।

वी. संचार एवं अवसंरचना

आप संचार उपकरणों के लिए नियंत्रण बॉक्स, लो-वोल्टेज सिस्टम के लिए वितरण बॉक्स, निगरानी प्रणालियों के लिए बिजली आपूर्ति बॉक्स और बहुत कुछ अनुकूलित करने के लिए हमसे संपर्क कर सकते हैं।

यह संचार बिजली उपकरणों की सुरक्षा सुनिश्चित करता है, बाहरी हस्तक्षेप और पर्यावरणीय प्रभाव को रोकता है, और समग्र सिस्टम स्थिरता को बढ़ाता है।

वितरण बॉक्स संलग्नक का चयन करते समय किन कारकों पर विचार किया जाना चाहिए?

1. आयाम और विशिष्टताएँ

चयन करते समय, हम ऐसे संलग्नक को चुनने की अनुशंसा नहीं करते हैं जो केवल घटकों पर बिल्कुल फिट बैठता हो। आंतरिक घटकों द्वारा कब्जा किया गया क्षेत्र बेस प्लेट क्षेत्र के 80% से अधिक नहीं होना चाहिए। शेष 20% स्थान वायरिंग, गर्मी अपव्यय और संभावित भविष्य के विस्तार के लिए आरक्षित है; इसलिए, आपको अपने चयन में हमेशा कुछ गुंजाइश रखनी चाहिए।

गहराई के संबंध में, आपको सर्किट ब्रेकरों (उनके ऑपरेटिंग हैंडल सहित), तार नलिकाओं और संलग्नक दरवाजे की संयुक्त गहराई का ध्यान रखना चाहिए। यह उच्च-वर्तमान मोल्डेड-केस सर्किट ब्रेकरों के लिए विशेष रूप से महत्वपूर्ण है, जिनकी गहराई की महत्वपूर्ण आवश्यकताएं हैं; इसका हिसाब न देने पर दरवाज़ा ठीक से बंद होने से रोका जा सकता है।

2. सुरक्षा रेटिंग (आईपी कोड)

कृपया स्थापना वातावरण की गंभीरता के आधार पर उचित सुरक्षा रेटिंग का चयन करें:

इनडोर कार्यालय/गलियारे: IP30 - IP40 पर्याप्त है।

औद्योगिक कार्यशालाएँ: धूल और पानी के छींटों से सुरक्षा प्रदान करने के लिए IP54 की अनुशंसा की जाती है।

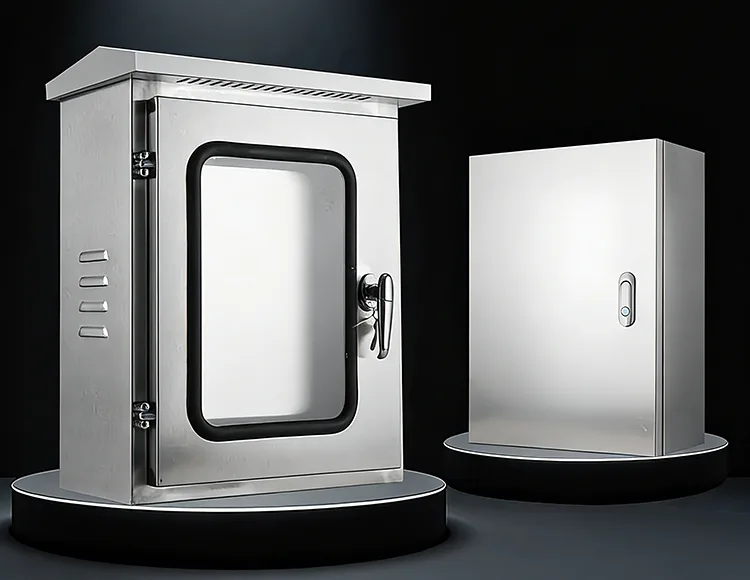

आउटडोर/फोटोवोल्टिक सिस्टम: IP65 या उच्चतर अनिवार्य है, और दरवाजे के सीम में एक सतत, एकीकृत सीलिंग गैस्केट की सुविधा होनी चाहिए।

3. सामग्री और संक्षारण प्रतिरोध

कोल्ड-रोल्ड स्टील: सबसे बहुमुखी विकल्प, अधिकांश शुष्क, इनडोर वातावरण के लिए उपयुक्त।

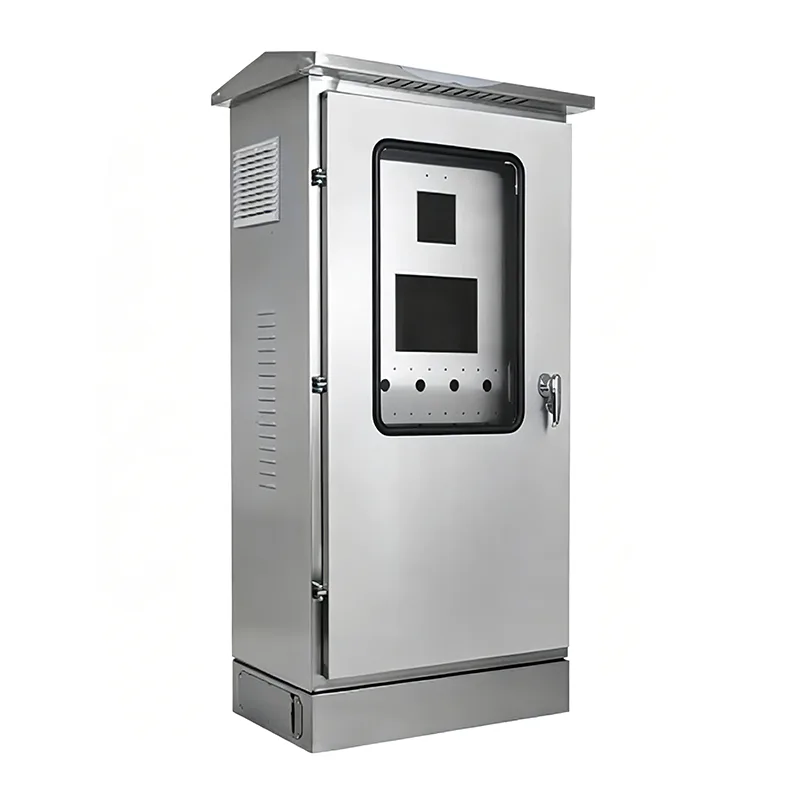

स्टेनलेस स्टील (304/316): दवा, खाद्य प्रसंस्करण और उच्च नमक-स्प्रे जोखिम वाले तटीय वातावरण के लिए उपयुक्त। स्टेनलेस स्टील 316, 304 की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करता है।

4. थर्मल प्रबंधन

ऊष्मा प्रबंधन अक्सर उच्च-शक्ति वितरण बक्सों का एक अनदेखा पहलू है। हम निम्नलिखित परिदृश्यों के आधार पर आपका चयन करने की अनुशंसा करते हैं:

निष्क्रिय शीतलन: यदि बाड़े के भीतर उत्पन्न गर्मी न्यूनतम है, तो पूरी तरह से सीलबंद बाड़ा उपयुक्त है।

सक्रिय शीतलन: यदि बाड़े में परिवर्तनीय आवृत्ति ड्राइव (वीएफडी), सॉफ्ट स्टार्टर, या उच्च-वर्तमान संपर्ककर्ता जैसे घटक हैं, तो आपको वेंटिलेशन लाउवर से सुसज्जित एक बाड़े का चयन करना होगा। कुछ मामलों में, आपको अक्षीय शीतलन पंखे के लिए पूर्व-ड्रिल किए गए माउंटिंग छेद वाले मॉडल का चयन करने की भी आवश्यकता हो सकती है।

सूरज की रोशनी से सुरक्षा: बाहरी बाड़ों के लिए, हम सीधी धूप से आंतरिक तापमान को बढ़ने से रोकने के लिए दोहरी छत वाली संरचना की सलाह देते हैं।

5. स्थापना और संचालन में आसानी

दरवाजा खोलने की दिशा: स्थापना स्थल पर उपलब्ध स्थान को देखते हुए निर्धारित करें कि बायीं ओर खुलने वाला या दाहिनी ओर खुलने वाला दरवाजा अधिक सुविधाजनक है। शांगमिंग के कुछ उच्च-स्तरीय बाड़ों में ऐसे दरवाजे हैं जो प्रतिवर्ती हैं (बाएं या दाएं से खोलने के लिए कॉन्फ़िगर किया जा सकता है)।

केबल प्रवेश/निकास: पुष्टि करें कि केबल बाड़े के ऊपर या नीचे से प्रवेश करेंगे और बाहर निकलेंगे। हम एक हटाने योग्य निकला हुआ किनारा प्लेट से सुसज्जित एक बाड़े का चयन करने की सलाह देते हैं; फ्लैंज प्लेट में केबल प्रवेश छेद ड्रिल करने से अधिक लचीलापन मिलता है और बाड़े के शरीर में सीधे ड्रिलिंग की तुलना में बेहतर सील सुनिश्चित होती है।

लॉक प्रकार: मानक औद्योगिक त्रिकोणीय लॉक, कुंजीयुक्त फ्लश लॉक, या अग्नि-सुरक्षा कैम लॉक।

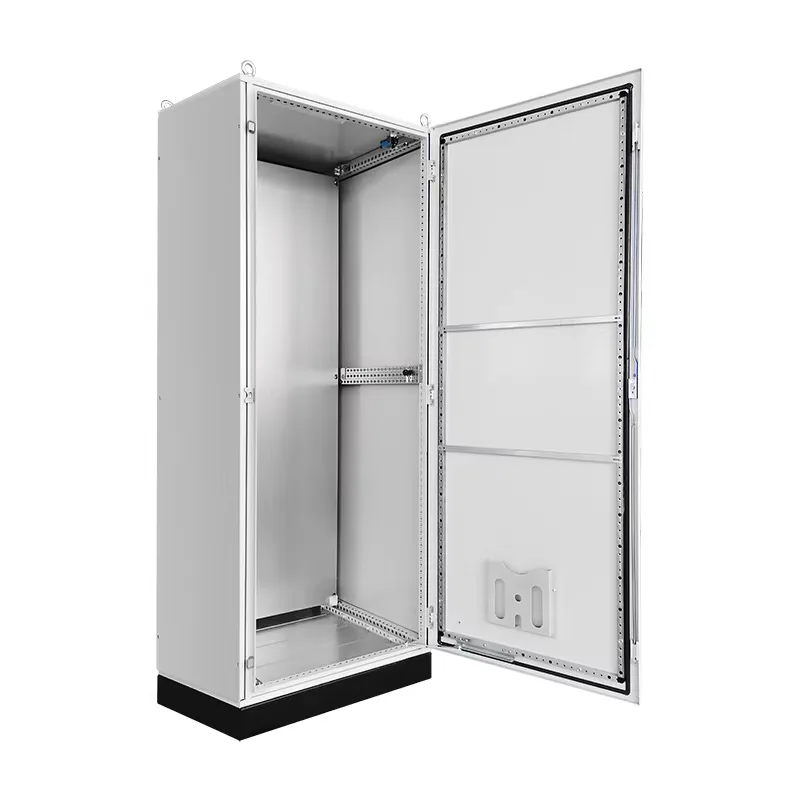

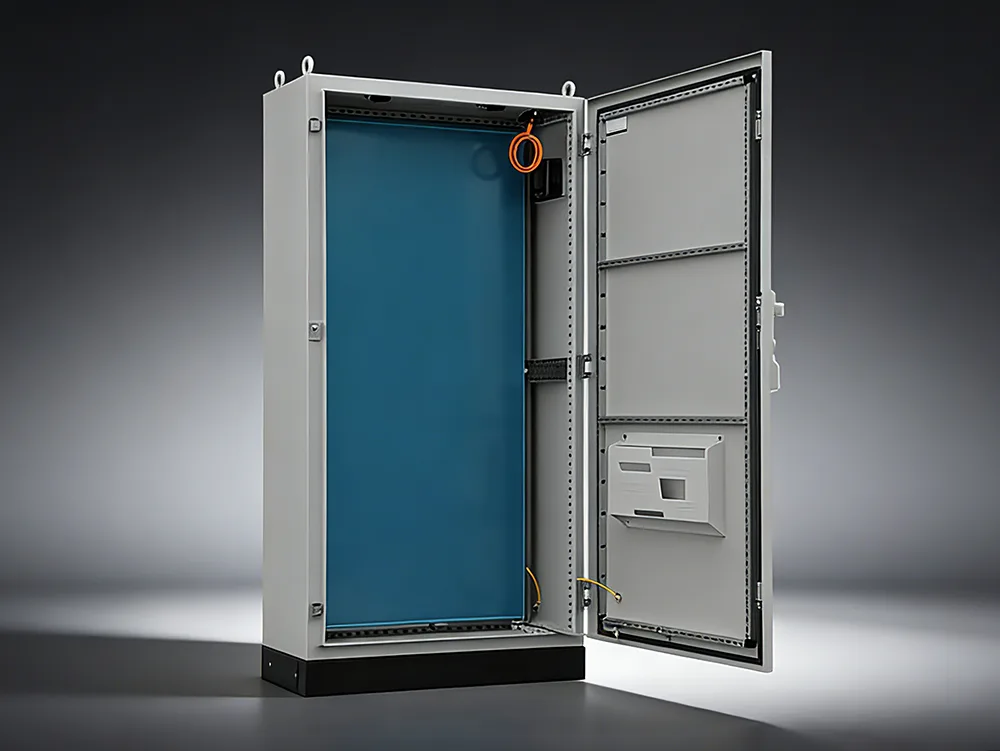

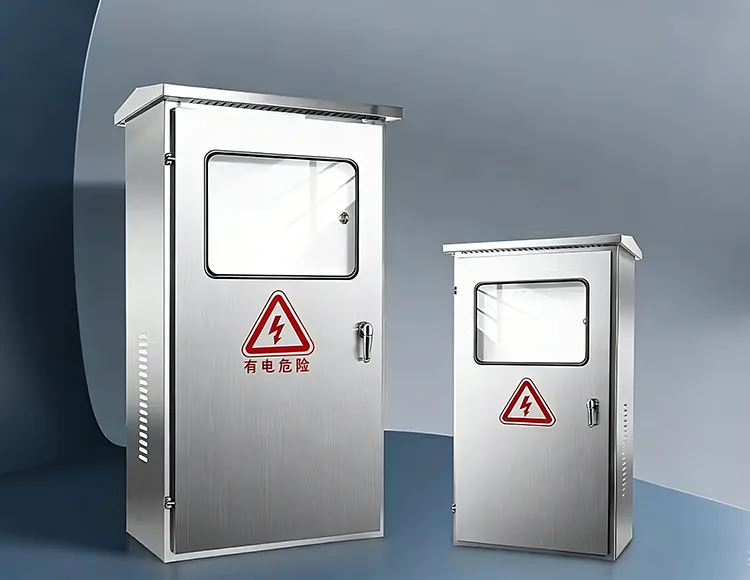

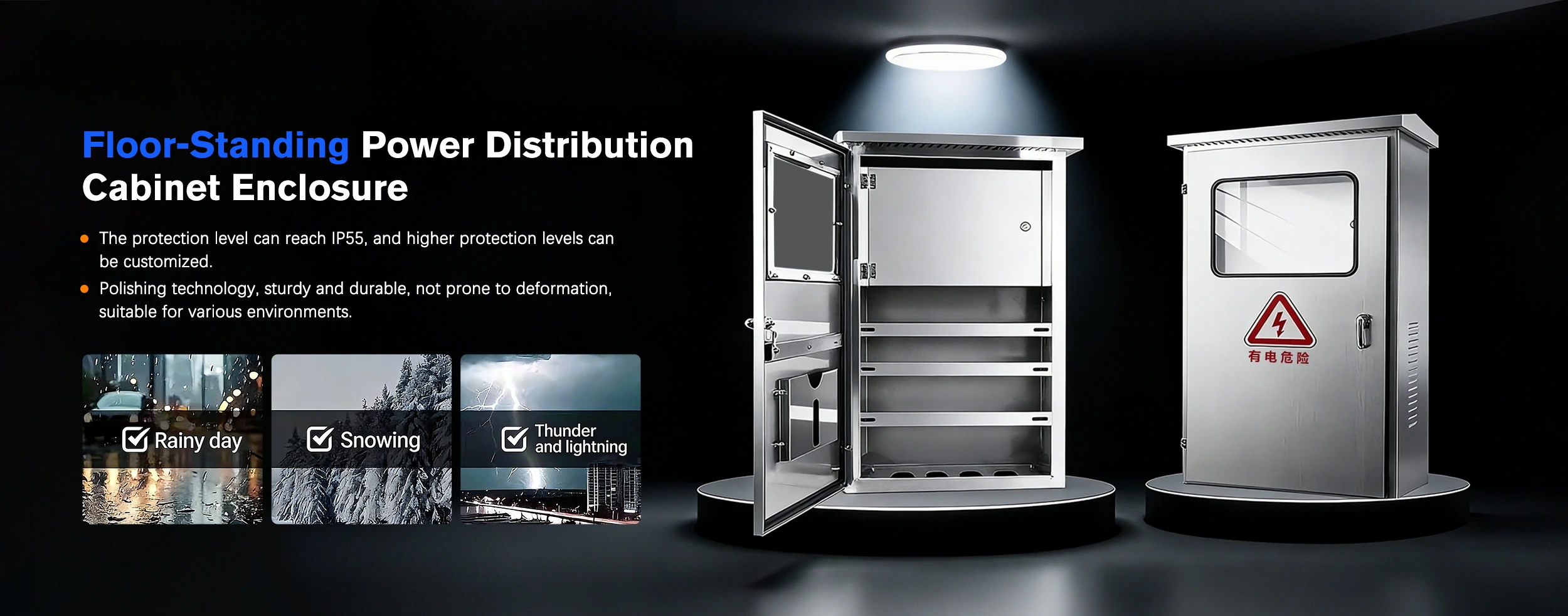

विभिन्न प्रकार के अलावावितरण बॉक्स बाड़े, शांगमिंग फ्लोर-स्टैंडिंग बिजली वितरण कैबिनेट बाड़े भी प्रदान करता है - जो हमारे उच्च गुणवत्ता वाले उत्पाद लाइनअप का एक प्रमुख घटक है। वन-स्टॉप अनुकूलित समाधान और सीधे-फैक्ट्री मूल्य निर्धारण से लाभ पाने के लिए हमें अपने दीर्घकालिक आपूर्तिकर्ता के रूप में चुनें।

प्रमुख विशेषताऐं

उच्च भार-वहन क्षमता: हमारे फर्श पर खड़े बिजली वितरण कैबिनेट बाड़ों के लिए, हम आम तौर पर 2.0 मिमी या उससे अधिक की मोटाई के साथ कोल्ड-रोल्ड स्टील प्लेटों का उपयोग करते हैं, जिन्हें संरचना बनाने के लिए या तो वेल्ड किया जाता है या इकट्ठा किया जाता है। यह मजबूत निर्माण कैबिनेट को भारी फ्रेम-प्रकार के सर्किट ब्रेकर, बड़े-क्रॉस-सेक्शन कॉपर बसबार और ट्रांसफार्मर केबल्स को सुरक्षित रूप से समर्थन देने में सक्षम बनाता है।

मॉड्यूलर डिज़ाइन: इंटीरियर में एक मॉड्यूलर होल पैटर्न सिस्टम है, जो विशिष्ट आवश्यकताओं के अनुरूप क्रॉसबीम और माउंटिंग प्लेटों के लचीले समायोजन की अनुमति देता है। यह डिज़ाइन जब भी आवश्यक हो, सुविधाजनक उन्नयन और विस्तार की सुविधा प्रदान करता है।

वेंटिलेशन और गर्मी अपव्यय: आमतौर पर कैबिनेट के भीतर मौजूद उच्च वर्तमान स्तरों को देखते हुए, प्रभावी वायु प्रवाह सुनिश्चित करने के लिए संलग्नक शीर्ष पर निकास वेंट और नीचे वायु सेवन वेंट से सुसज्जित है। इसके अतिरिक्त, ग्राहक उत्पाद में फोर्स्ड-एयर कूलिंग सिस्टम को एकीकृत करने के लिए कस्टम कॉन्फ़िगरेशन का अनुरोध कर सकते हैं।

सामान्य कैबिनेट वर्गीकरण

उनके संरचनात्मक स्वरूप के आधार पर, फ़्लोर-स्टैंडिंग अलमारियाँ मुख्य रूप से दो प्रमुख श्रेणियों में विभाजित हैं:

1. निश्चित प्रकार

विशेषताएं: आंतरिक घटकों को समर्थन ब्रैकेट के माध्यम से मजबूती से लगाया गया है; एक बार तार लगाने के बाद, उन्हें स्थानांतरित नहीं किया जा सकता।

अनुप्रयोग: सरल संरचना और कम लागत की विशेषताएँ; आमतौर पर उन सेटिंग्स में उपयोग किया जाता है जहां निरंतर बिजली आपूर्ति की आवश्यकताएं अत्यधिक कठोर नहीं होती हैं।

प्रतिनिधि मॉडल: जीजीडी-प्रकार एसी लो-वोल्टेज बिजली वितरण कैबिनेट।

2. ड्रा-आउट प्रकार/हटाने योग्य प्रकार

विशेषताएँ: प्रत्येक व्यक्तिगत सर्किट को एक अलग, स्वतंत्र दराज इकाई के भीतर रखा गया है।

अनुप्रयोग: रखरखाव के लिए बेहद सुविधाजनक। यदि कोई विशिष्ट सर्किट विफल हो जाता है, तो मुख्य बिजली आपूर्ति को काटने की आवश्यकता के बिना, संबंधित दराज को आसानी से बाहर निकाला जा सकता है और एक नए से बदला जा सकता है।

प्रतिनिधि मॉडल: जीसीके, जीसीएस, और एमएनएस-प्रकार के उन्नत विद्युत वितरण कैबिनेट।

फ़्लोर-स्टैंडिंग बनाम वॉल-माउंटेड वितरण बॉक्स: क्या अंतर है?

उत्पाद चयन और कॉन्फ़िगरेशन अनुशंसाएँ

आपकी विशिष्ट परियोजना आवश्यकताओं के आधार पर, पूर्व-बिक्री चरण के दौरान,शांगमिंगआपके लिए सबसे उपयुक्त कॉन्फ़िगरेशन की अनुशंसा करेगा. सामान्यतया, जिन एप्लिकेशन परिदृश्यों का हम सबसे अधिक समर्थन करते हैं, वे संबंधित कॉन्फ़िगरेशन अनुशंसाओं के साथ नीचे सूचीबद्ध हैं।

1. औद्योगिक मुख्य विद्युत वितरण

अनुशंसित कॉन्फ़िगरेशन:

कैबिनेट आयाम: 1800-2200 मिमी (एच) × 600-1000 मिमी (डब्ल्यू) × 600-1000 मिमी (डी)

सामग्री: कोल्ड-रोल्ड स्टील शीट (≥1.5 मिमी)

सुरक्षा रेटिंग: IP30 / IP40

संरचना: एकल कैबिनेट या युग्मित कैबिनेट (मॉड्यूलर/स्प्लिटेबल)

आंतरिक भाग: एसीबी/एमसीसीबी + बसबार सिस्टम की स्थापना के लिए डिज़ाइन किया गया

2. हाई-करंट/मेन इनकमिंग लाइन सिस्टम

अनुशंसित कॉन्फ़िगरेशन:

चौड़ाई: ≥800मिमी

गहराई: ≥800मिमी

संरचना: डबल-डोर या मल्टी-डोर डिज़ाइन

आंतरिक स्थान: उच्च-वर्तमान तांबे बसबारों का समर्थन करता है; ऊपर या नीचे केबल प्रविष्टि के लिए आरक्षित स्थान शामिल है।

3. स्वचालन नियंत्रण/पीएलसी नियंत्रण कैबिनेट

अनुशंसित कॉन्फ़िगरेशन:

आयाम: 1600-2000 मिमी (एच)

सामग्री: पाउडर-लेपित स्टील शीट / स्टेनलेस स्टील

सुरक्षा रेटिंग: IP40 / IP54

आंतरिक भाग: माउंटिंग प्लेट + डीआईएन रेल्स

4. बाहरी अनुप्रयोग

अनुशंसित कॉन्फ़िगरेशन:

सुरक्षा रेटिंग: IP54 / IP65

सामग्री: स्टेनलेस स्टील (304/316) या आउटडोर-ग्रेड पाउडर-लेपित स्टील

विशेषताएं: रेनप्रूफ कैनोपी + सीलिंग स्ट्रिप्स + एंटी-कंडेनसेशन डिज़ाइन

5. अत्यधिक संक्षारक वातावरण

अनुशंसित कॉन्फ़िगरेशन:

सामग्री: 304/316 स्टेनलेस स्टील

सुरक्षा रेटिंग: IP55+

भूतल उपचार: संक्षारण रोधी कोटिंग

फ़्लोर-स्टैंडिंग विद्युत वितरण कैबिनेट संलग्नक पर नियमित रखरखाव कैसे करें?

1. सफाई और धूल हटाना

कैबिनेट के अंदर जमा धूल को हटाने के लिए सूखे गैर-बुने हुए कपड़े और वैक्यूम क्लीनर का उपयोग करें; गीले कपड़े या संपीड़ित हवा के सीधे झोंकों का उपयोग सख्त वर्जित है।

बसबारों, इंसुलेटर, सर्किट ब्रेकर आर्क च्यूट और वेंटिलेशन चैनलों की सफाई पर विशेष ध्यान दें।

2. विद्युत कनेक्शनों को कसना

ढीलेपन के लिए सभी बोल्ट कनेक्शन बिंदुओं का निरीक्षण करें; निर्दिष्ट टॉर्क मानों पर उन्हें फिर से कसने के लिए टॉर्क रिंच का उपयोग करें।

यदि ऑक्सीकरण या आर्किंग क्षति के लक्षण पाए जाते हैं, तो टर्मिनलों को पॉलिश किया जाना चाहिए या प्रतिस्थापित किया जाना चाहिए।

3. घटक कार्यात्मक परीक्षण

सर्किट ब्रेकर: सत्यापित करें कि मैन्युअल उद्घाटन और समापन संचालन सुचारू हैं और ट्रिपिंग तंत्र उत्तरदायी है।

संपर्ककर्ता/रिले: संपर्कों की टूट-फूट की स्थिति का निरीक्षण करें और सत्यापित करें कि कुंडल प्रतिरोध सामान्य सीमा के भीतर है।

कैपेसिटर: कैपेसिटेंस क्षरण, उभार, या इलेक्ट्रोलाइट रिसाव के संकेतों की जाँच करें।

एसपीडी (सर्ज प्रोटेक्शन डिवाइस): सत्यापित करें कि स्थिति संकेतक विंडो हरी है और गिरावट संकेतक ट्रिगर नहीं किया गया है।

4. इन्सुलेशन प्रदर्शन परीक्षण

निम्नलिखित को मापने और पुष्टि करने के लिए 500V या 1000V megohmmeter का उपयोग करें:

चरण-दर-चरण इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

चरण-से-जमीन इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

यदि मापे गए मान इन मानकों से नीचे आते हैं, तो नमी के प्रवेश या संदूषण जैसे संभावित कारणों की जांच करें।

5. यांत्रिक संरचना रखरखाव

दराज-प्रकार की इकाइयों के गाइड रेल और इंटरलॉकिंग तंत्र का निरीक्षण करें ताकि यह सुनिश्चित हो सके कि वे चिपक नहीं रहे हैं या बंधे नहीं हैं। विशेष रूप से विद्युत उपकरणों के लिए डिज़ाइन किए गए ग्रीस का उपयोग करके चलने वाले हिस्सों को चिकनाई दें।

समय-समय पर "फाइव-प्रिवेंशन" (इंटरलॉकिंग) सुरक्षा तंत्र की कार्यक्षमता को सत्यापित करें।

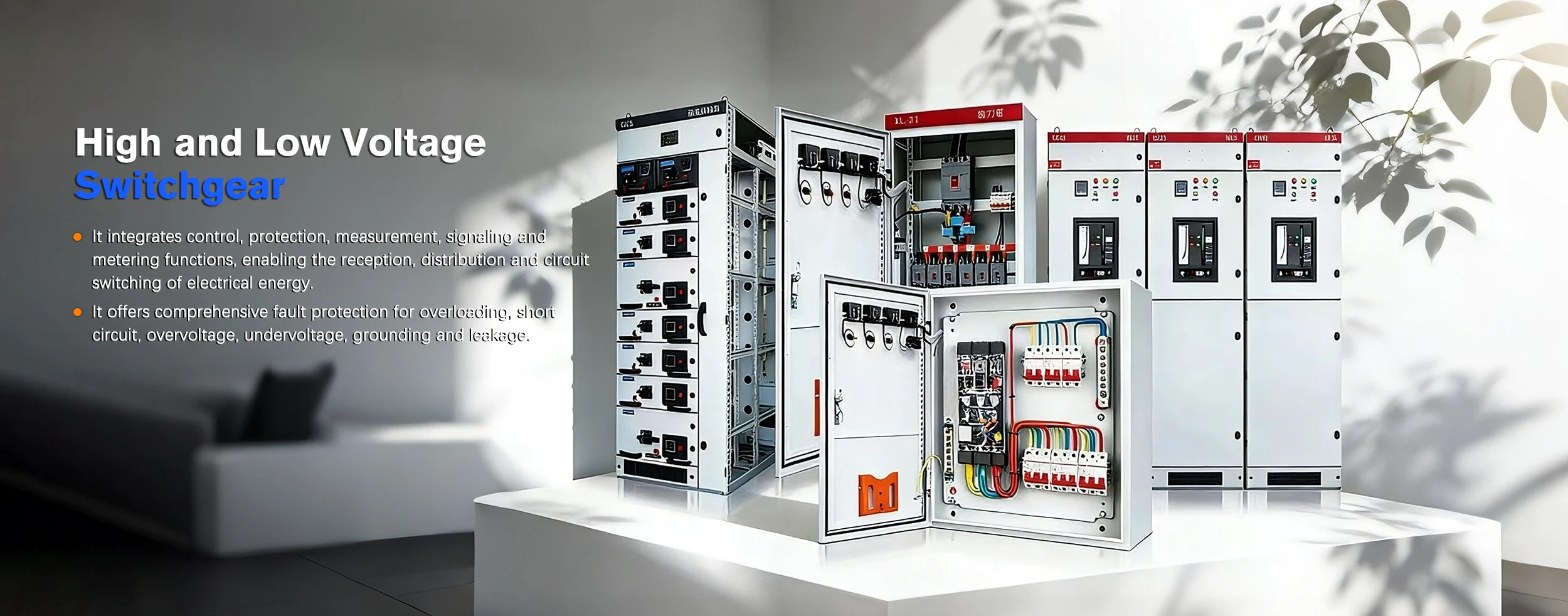

क्या आप अभी भी उच्च और निम्न वोल्टेज स्विचगियर के विश्वसनीय निर्माता और आपूर्तिकर्ता की तलाश कर रहे हैं? चुननाशांगमिंग इलेक्ट्रिकचीन से. हम पेशेवर उत्पाद और सेवाएँ प्रदान करते हैं, विभिन्न गैर-मानक अनुकूलन अनुरोधों का समर्थन करते हैं, और आपकी विशिष्ट परियोजना आवश्यकताओं के लिए अनुरूप समाधान प्रदान करते हैं।

उत्पाद श्रेणियां

1. हाई-वोल्टेज स्विचगियर

इस श्रेणी में 3 केवी से 35 केवी और उससे अधिक के रेटेड वोल्टेज वाले उपकरण शामिल हैं। इसका प्राथमिक कार्य विद्युत ऊर्जा प्राप्त करना और वितरित करना है; इसके अलावा, बिजली लाइन में खराबी की स्थिति में, यह हजारों एम्पीयर तक पहुंचने वाले शॉर्ट-सर्किट धाराओं को तेजी से बाधित करने के लिए रिले सुरक्षा उपकरणों के साथ मिलकर काम करता है।

ज़रूरी भाग:

हाई-वोल्टेज सर्किट ब्रेकर (वैक्यूम या एसएफ 6 प्रकार): कोर आर्क-बुझाने वाले तत्वों के रूप में कार्य करना।

डिस्कनेक्टर्स (पृथक स्विच): रखरखाव के दौरान सुरक्षा सुनिश्चित करने के लिए एक दृश्यमान भौतिक वायु अंतर प्रदान करना।

करंट/वोल्टेज ट्रांसफार्मर: उपकरणीकरण और माप उद्देश्यों के लिए उच्च-वोल्टेज संकेतों को निम्न-वोल्टेज संकेतों में बदलना।

विशिष्ट मॉडल: KYN28 (मेटल-क्लैड निकासी योग्य प्रकार), XGN (फिक्स्ड-टाइप रिंग मुख्य इकाई)।

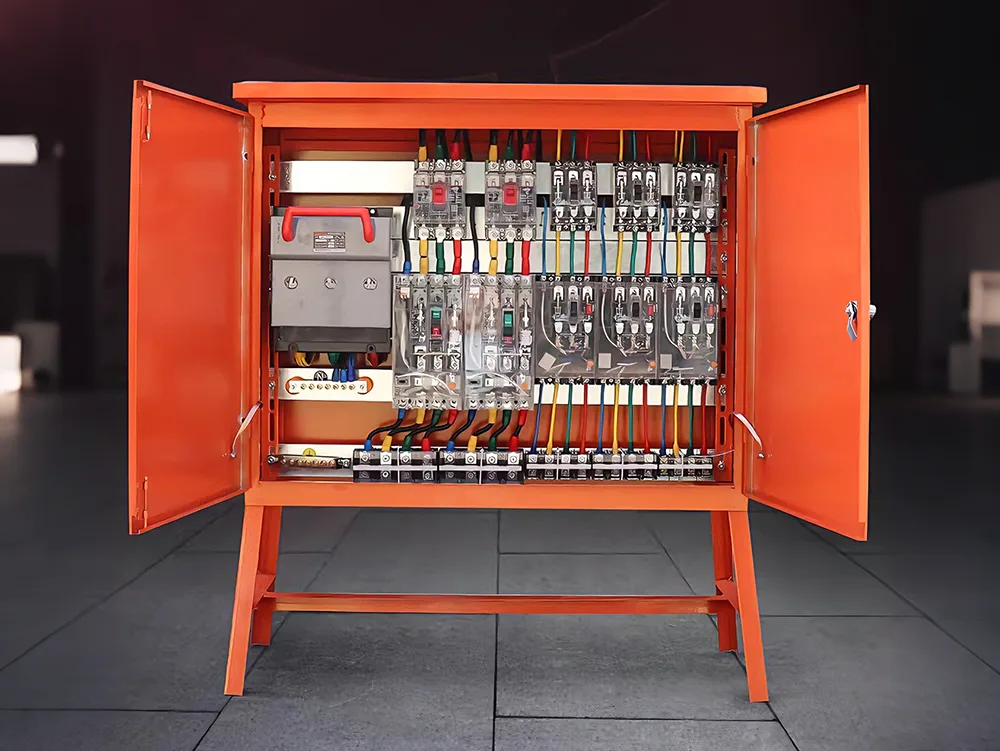

2. लो-वोल्टेज स्विचगियर

इस श्रेणी में 1000 V या उससे कम रेटेड वोल्टेज वाले उपकरण शामिल हैं। इसका प्राथमिक कार्य बिजली प्रणाली के भीतर अंतिम चरण के वितरण का प्रबंधन करना है। यह विद्युत ऊर्जा को विभिन्न मंजिलों, उत्पादन लाइनों, या बिजली से चलने वाले उपकरणों में ट्रांसफार्मर द्वारा वितरित करता है।

ज़रूरी भाग:

एयर सर्किट ब्रेकर (एसीबी): मुख्य इनकमिंग लाइनों या उच्च क्षमता वाली आउटगोइंग लाइनों के लिए उपयोग किया जाता है।

मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी): शाखा सर्किट की सुरक्षा के लिए उपयोग किया जाता है।

कैपेसिटर मुआवजा कैबिनेट: सिस्टम के पावर फैक्टर में सुधार और बिजली की लागत को कम करने के लिए उपयोग किया जाता है।

विशिष्ट मॉडल:जीजीडी (निश्चित प्रकार), जीसीके/जीसीएस/एमएनएस (निकासी योग्य/दराज प्रकार)।

हाई-वोल्टेज और लो-वोल्टेज श्रृंखला: एक तुलना

अनुप्रयोग परिदृश्य

हमारे उच्च और निम्न वोल्टेज स्विचगियर का व्यापक अनुप्रयोग होता है और अक्सर अलग-अलग कार्यों को पूरा करने के लिए एक ही सेटिंग में एक साथ तैनात किया जा सकता है। आप अपनी विशिष्ट आवश्यकताओं के अनुरूप संपूर्ण समाधान को अनुकूलित कर सकते हैं।

सामान्य दोष और समस्या निवारण समाधान

शांगमिंग एक पेशेवर निर्माता है जो बिक्री के बाद व्यापक तकनीकी सहायता सेवाएं प्रदान करता है। इसके अलावा, अपने उत्पादों की डिलीवरी के साथ, हम निरीक्षण दस्तावेज़ीकरण के साथ-साथ संचालन और रखरखाव दिशानिर्देशों का एक पूरा सेट भी प्रदान करते हैं। हमने आपके संदर्भ के लिए नीचे सामान्य मुद्दों की एक सूची तैयार की है।

1. हाई-वोल्टेज स्विचगियर के साथ सामान्य मुद्दे

लक्षण 1: आंशिक स्राव और हिसिंग शोर

कारण: इन्सुलेशन घटकों में नमी का प्रवेश; सतह पर धूल जमा होने से क्रीप डिस्चार्ज होता है; या बसबार कनेक्शन बिंदुओं पर गड़गड़ाहट के कारण कोरोना डिस्चार्ज।

समाधान:

1. पर्यावरण नियंत्रण: सत्यापित करें कि कैबिनेट के अंदर हीटिंग और निरार्द्रीकरण इकाइयाँ सही ढंग से काम कर रही हैं।

2. डी-एनर्जेटिक सफाई: निर्जल अल्कोहल का उपयोग करके इंसुलेटर और झाड़ियों को पोंछें।

3. अल्ट्रासोनिक डिटेक्शन: डिस्चार्ज स्रोत के सटीक स्थान को इंगित करने के लिए ऑपरेशन के दौरान आंशिक डिस्चार्ज डिटेक्टर का उपयोग करें।

लक्षण 2: हाई-वोल्टेज सर्किट ब्रेकर बंद या खुलने में विफल रहता है

कारण: क्षतिग्रस्त ऊर्जा-भंडारण मोटर; जले हुए नियंत्रण सर्किट (कॉइल्स को बंद करना/खोलना); या सूखे हुए स्नेहक के कारण यांत्रिक लिंकेज जब्ती।

समाधान:

माध्यमिक सर्किट निरीक्षण: बंद होने और खुलने वाले कॉइल के प्रतिरोध को मापें, और सुनिश्चित करें कि सहायक बिजली आपूर्ति वोल्टेज सामान्य सीमा के भीतर है।

यांत्रिक स्नेहन: यांत्रिक ट्रांसमिशन घटकों पर विशेष कम तापमान वाले स्नेहक को फिर से लागू करें।

2. लो-वोल्टेज स्विचगियर के साथ सामान्य समस्याएं

लक्षण 1: एयर सर्किट ब्रेकरों (एसीबी) में असामान्य तापमान वृद्धि

कारण: प्राथमिक प्लग-इन संपर्कों पर अपर्याप्त संपर्क दबाव या ऑक्सीकरण; ढीले बसबार बोल्ट।

समाधान:

तापमान की निगरानी: संपर्कों और कनेक्शन बिंदुओं को स्कैन करने के लिए एक इन्फ्रारेड थर्मल इमेजर का उपयोग करें।

संपर्क रखरखाव: सिस्टम को डी-एनर्जेट करें, एसीबी को हटा दें, संपर्कों पर किसी भी ऑक्सीकरण परत को साफ करें, और विद्युत संपर्क ग्रीस लगाएं।

लक्षण 2: रिएक्टिव पावर मुआवजा कैबिनेट में उभरे हुए या टूटे हुए कैपेसिटर

कारण: सिस्टम के भीतर अत्यधिक हार्मोनिक सामग्री; या कैपेसिटर के बार-बार स्विचिंग ऑपरेशन के कारण अधिक गरम होना।

समाधान:

कैपेसिटर रिप्लेसमेंट: इलेक्ट्रोलाइट रिसाव को रोकने के लिए किसी भी उभरे हुए कैपेसिटर को तुरंत बदलें, जिससे शॉर्ट सर्किट हो सकता है।

श्रृंखला रिएक्टरों की स्थापना: हार्मोनिक्स को दबाने के लिए क्षतिपूर्ति सर्किट के भीतर श्रृंखला रिएक्टर स्थापित करें।

3. सामान्य दोष

लक्षण: संक्षेपण - कैबिनेट की भीतरी दीवारों पर बनने वाली पानी की बूंदों और इन्सुलेशन घटकों की सतहों पर दिखाई देने वाले फ्लैशओवर निशान की विशेषता है।

समाधान:

सीलिंग: केबल ट्रेंच से नमी के प्रवेश को रोकने के लिए कैबिनेट के निचले भाग में केबल प्रवेश द्वार को अग्निरोधी पुट्टी का उपयोग करके पूरी तरह से सील किया जाना चाहिए।

इंटेलिजेंट अपग्रेड: पारंपरिक हीटिंग पैनलों को बदलने के लिए कंडेनसेशन डीह्यूमिडिफायर के साथ एक स्वचालित तापमान और आर्द्रता निगरानी प्रणाली स्थापित करें।
