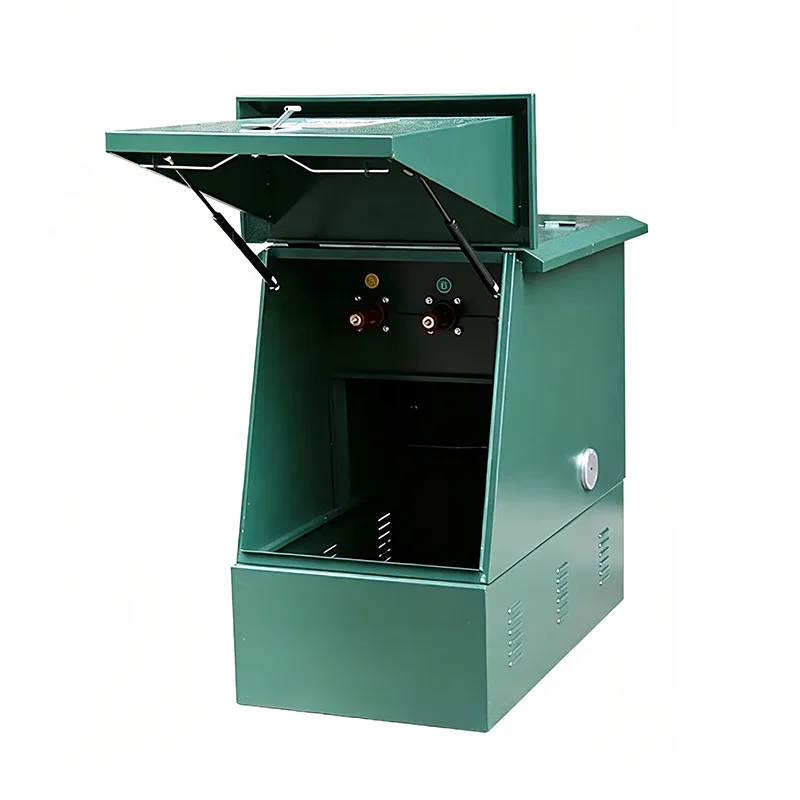

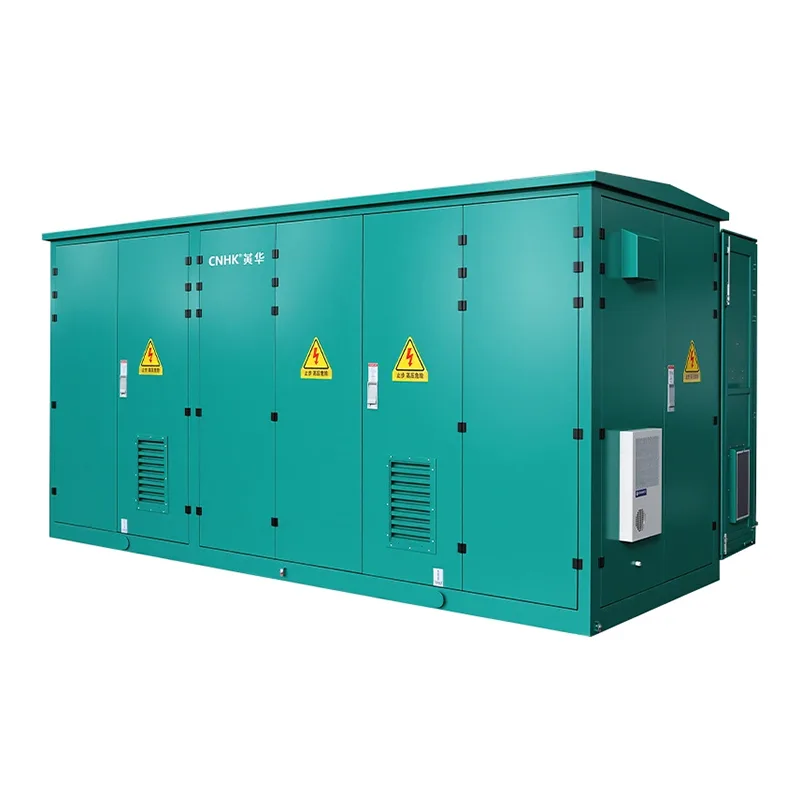

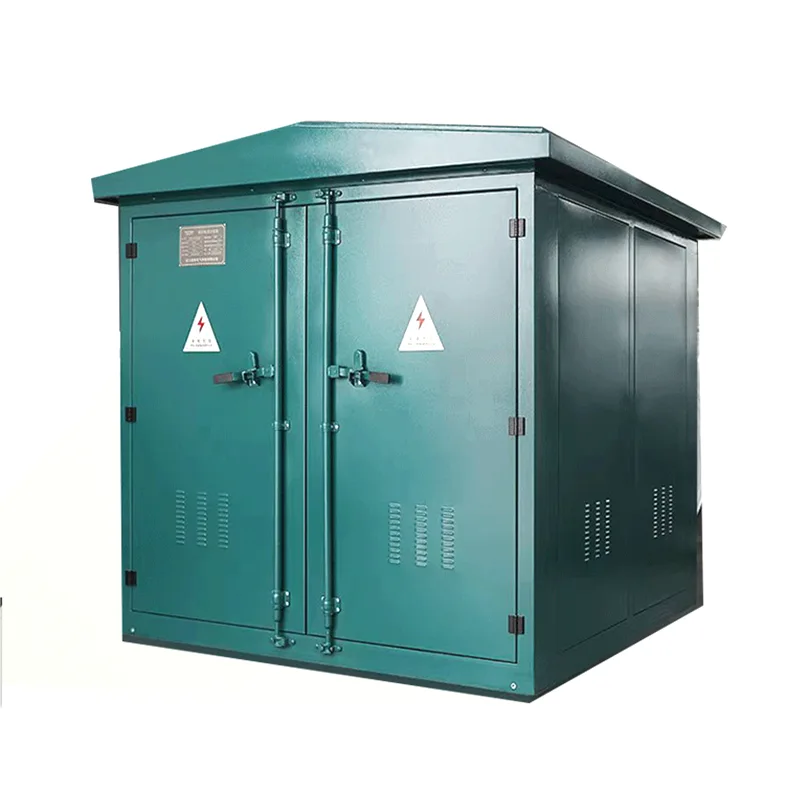

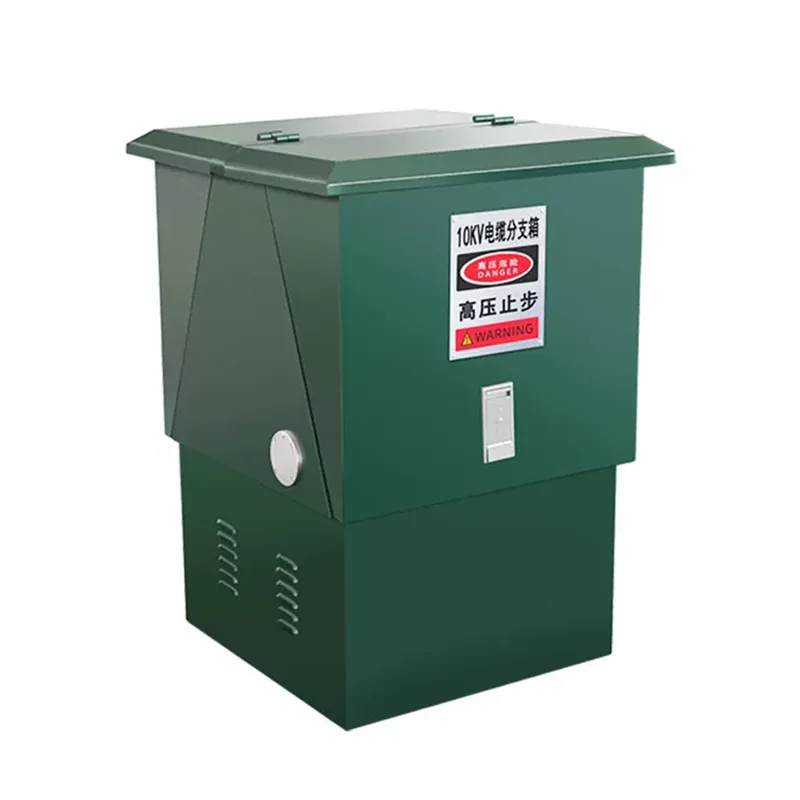

उच्च वोल्टेज केबल शाखा बॉक्स

उच्च वोल्टेज केबल शाखा बक्से का उपयोग 6kV-35kV मध्यम-वोल्टेज वितरण नेटवर्क में किया जाता है। इन्हें फैक्ट्री में पूर्वनिर्मित किया जाता है और हाई-वोल्टेज केबल जोड़ों की प्लग-इन असेंबली के माध्यम से साइट पर स्थापित किया जाता है, केबल मैनहोल को बदला जाता है और टर्मिनल हेड्स का ऑन-साइट निर्माण किया जाता है। इस उत्पाद के निर्माता के रूप में शांगमिंग इसे परियोजना की वास्तविक जरूरतों के अनुसार अनुकूलित कर सकते हैं। कृपया हमसे संपर्क करें।

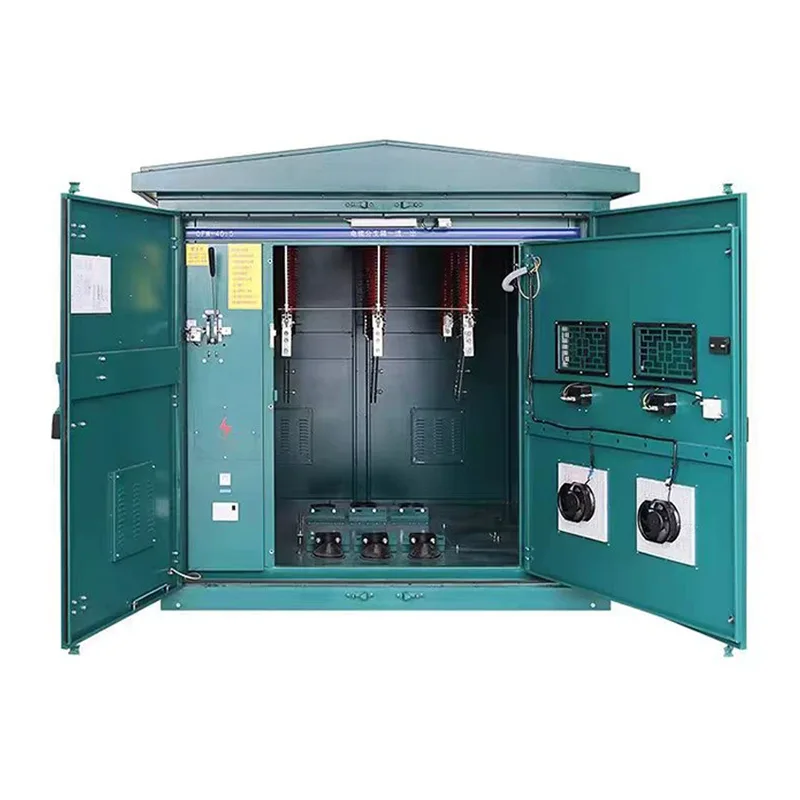

संरचनात्मक संरचना

हाई-वोल्टेज केबल शाखा बक्से उच्च-वोल्टेज बिजली वितरण प्रणालियों में केबल शाखाओं, जंक्शनों और सुरक्षा घटकों के रूप में काम करते हैं। जबकि मुख्य रूप से एक कनेक्शन तत्व, यदि आवश्यक हो तो सुरक्षात्मक उपकरणों को संरचनात्मक घटकों में जोड़ा जा सकता है।

1. परिक्षेत्र: परिक्षेत्र मूल घटक है। हम उच्च शक्ति वाली धातु का उपयोग करते हैं, जैसे कि कोल्ड रोल्ड स्टील या स्टेनलेस स्टील, जो जलरोधी, धूलरोधी, संक्षारण प्रतिरोधी और मौसम प्रतिरोधी गुण प्रदान करती है, जो इनडोर या आउटडोर उच्च वोल्टेज वातावरण के लिए उपयुक्त है।

2. मुख्य केबल कनेक्शन टर्मिनल: इस भाग का उपयोग बड़े-खंड वाले उच्च-वोल्टेज केबलों के लिए किया जाता है, जो एल्यूमीनियम या तांबे के कंडक्टरों का समर्थन करते हैं, जो विश्वसनीय संपर्क और कम प्रतिबाधा सुनिश्चित करते हैं।

3. शाखा टर्मिनल: एक-इन-मल्टी-आउट संरचना, शाखाओं के बीच विद्युत अलगाव और सुरक्षित दूरी सुनिश्चित करने के लिए उच्च-इन्सुलेशन, गर्मी प्रतिरोधी सामग्री के साथ आंतरिक रूप से पृथक।

4. इन्सुलेशन और सुरक्षा प्रणाली: शॉर्ट सर्किट, फ्लैशओवर या बिजली के झटके से होने वाली दुर्घटनाओं को रोकने के लिए हाई-वोल्टेज बुशिंग और इंसुलेटिंग कवर से लैस।

5. सुरक्षा उपकरण: परियोजना आवश्यकताओं के आधार पर वैकल्पिक, जिसमें उच्च-वोल्टेज फ़्यूज़, लोड स्विच, बिजली की हड़ताल और ओवरकरंट सुरक्षा शामिल है। शाखा सर्किट के लिए स्वतंत्र सुरक्षा संभव है, जबकि मुख्य लाइन निरंतर बिजली आपूर्ति बनाए रखती है।

उत्पाद की विशेषताएँ

1. उच्च वोल्टेज सुरक्षा और इन्सुलेशन

हाई वोल्टेज केबल ब्रांच बॉक्स एक इंसुलेटिंग कवर के साथ एक उच्च शक्ति वाले धातु के आवरण को अपनाता है, जो 1kV~35kV और उससे अधिक हाई-वोल्टेज केबल ब्रांचिंग का समर्थन करता है। हाई-वोल्टेज शाखाएं मुख्य ट्रंक से पूरी तरह से अलग होती हैं, जो आईईसी/जीबी हाई-वोल्टेज बिजली वितरण सुरक्षा मानकों को पूरा करते हुए फ्लैशओवर, शॉर्ट सर्किट या बिजली के झटके को रोकती हैं।

2. मल्टी-सर्किट ब्रांचिंग फ़ंक्शन

यह उत्पाद एक-इन-मल्टीपल-आउटलेट केबल ब्रांचिंग का समर्थन करता है, जिससे आवश्यकतानुसार सर्किट की संख्या के लचीले कॉन्फ़िगरेशन की अनुमति मिलती है। आंतरिक बसबार या कंडक्टर संरचना समान रूप से वर्तमान वितरित करती है, और विभिन्न शाखा वर्तमान क्षमताओं को लोड आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, उच्च वोल्टेज केबल वायरिंग को सरल बनाया जा सकता है और निर्माण जटिलता को कम किया जा सकता है।

3. उच्च सुरक्षा रेटिंग

शांगमिंग बाहरी शाखा बक्सों को वास्तविक पर्यावरणीय परिस्थितियों के आधार पर IP54/IP65 सुरक्षा रेटिंग के साथ अनुकूलित कर सकता है, जो बारिश, धूल, पराबैंगनी विकिरण और संक्षारक वातावरण का प्रतिरोध करता है, और उच्च तापमान, कम तापमान और आर्द्र वातावरण में दीर्घकालिक संचालन के लिए अनुकूल है।

4. मॉड्यूलर संरचना

हमारे शाखा बक्सों में एक कॉम्पैक्ट संरचना, स्पष्ट वायरिंग और कम ऑन-साइट स्थापना समय है, जो पारंपरिक केबल कुओं की तुलना में समय की बचत करता है। इंस्टॉलेशन विकल्पों में वॉल माउंटिंग, फ़्लोर माउंटिंग या ब्रैकेट फिक्सिंग शामिल हैं। रखरखाव और विस्तार सरल है, जिससे परिचालन दक्षता में सुधार होता है।

5. लंबा जीवनकाल और कम रखरखाव लागत

क्योंकि हमने अत्यधिक मौसम प्रतिरोधी और संक्षारण प्रतिरोधी सामग्री का चयन किया है, उत्पाद का जीवनकाल प्रभावी ढंग से बढ़ाया गया है। सीलबंद डिज़ाइन धूल, नमी और कीटों को प्रवेश करने से रोकता है, जिसके परिणामस्वरूप न्यूनतम दैनिक रखरखाव और कम परिचालन लागत होती है।

हाई-वोल्टेज और लो-वोल्टेज केबल वितरण बॉक्स की तुलना

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यदि बाड़े की सतह पर वोल्टेज संकेतक बंद है, तो क्या मैं बता सकता हूं कि सर्किट बिजली से बाहर है?

उत्तर: बिल्कुल नहीं. वोल्टेज संकेतक केवल पूरक संदर्भ के लिए है। एक गैर-रोशनी सूचक एक क्षतिग्रस्त सूचक, एक दोषपूर्ण सेंसर, या एक उड़ा हुआ फ्यूज के कारण हो सकता है। किसी भी ऑपरेशन से पहले, ऑन-साइट परीक्षण के लिए उचित वोल्टेज रेटिंग के एक उच्च-वोल्टेज परीक्षक का उपयोग किया जाना चाहिए।

प्रश्न: यदि निरीक्षण के दौरान मुझे बाड़े से हल्की सी फुसफुसाहट की आवाज सुनाई दे तो मुझे क्या करना चाहिए?

उत्तर: निरीक्षण के लिए तुरंत बिजली कटौती का अनुरोध करें। हिसिंग आमतौर पर आंशिक डिस्चार्ज का संकेत है, जो दर्शाता है कि आंतरिक इन्सुलेशन टूट गया है या अनुचित स्थापना के कारण डिस्चार्ज पथ बन गया है। यदि तुरंत समाधान नहीं किया गया, तो यह तेजी से चरण-दर-चरण शॉर्ट सर्किट में बदल सकता है, या यहां तक ​​कि बाड़े में विस्फोट भी हो सकता है।

प्रश्न: मैं SF6 इंसुलेशन और सॉलिड इंसुलेशन के बीच चयन कैसे करूं?

ए: एसएफ 6 इन्सुलेशन: मजबूत आर्क-बुझाने की क्षमताओं के साथ बेहद परिपक्व तकनीक, लेकिन इसमें ग्रीनहाउस गैस उत्सर्जन शामिल है और नियमित दबाव गेज निगरानी की आवश्यकता होती है।

ठोस इन्सुलेशन: गैस मुक्त सुरक्षा, अधिक पर्यावरण के अनुकूल, अत्यधिक उच्च पर्यावरणीय आवश्यकताओं वाले क्षेत्रों या उच्च ऊंचाई वाले क्षेत्रों के लिए उपयुक्त, आंतरिक हवा के बुलबुले को रोकता है।
