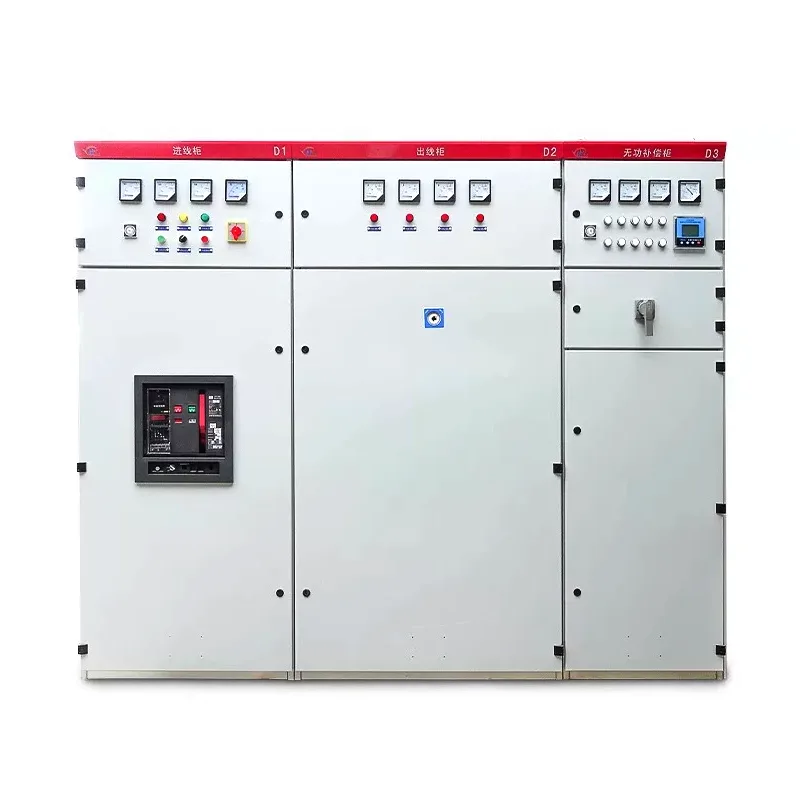

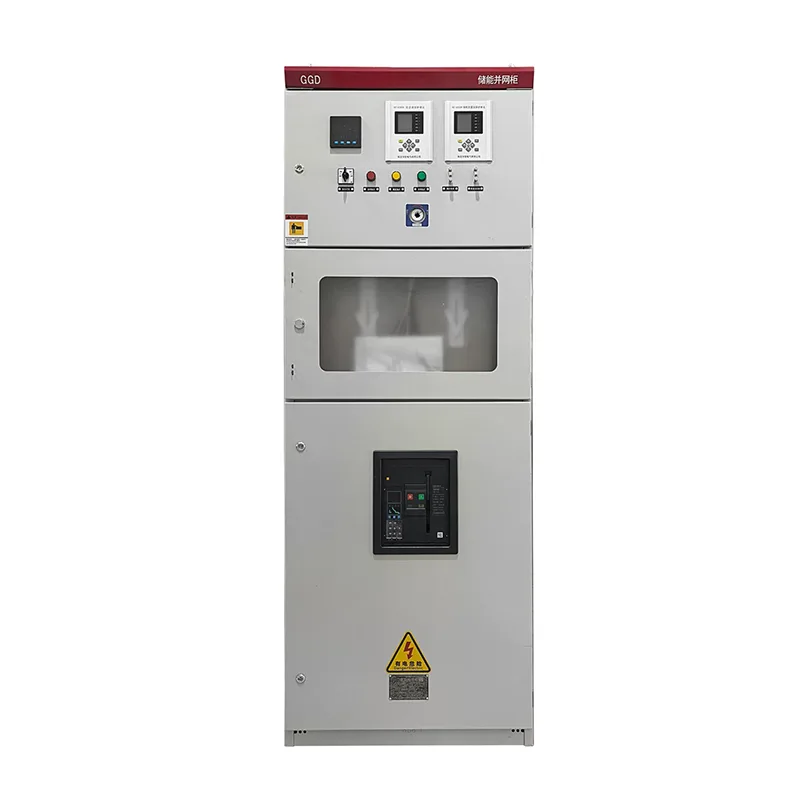

जीजीडी एसी लो वोल्टेज स्विचगियर

जीजीडी एसी लो वोल्टेज स्विचगियर एक व्यापक रूप से इस्तेमाल की जाने वाली लो-वोल्टेज पूर्ण बिजली वितरण इकाई है। यह उच्च विश्वसनीयता, स्थापना और रखरखाव में आसानी और प्रतिस्पर्धी मूल्य का दावा करता है, जिससे आपको लागत बचाने में मदद मिलती है। विश्वास के साथ शांगमिंग को अपने आपूर्तिकर्ता के रूप में चुनें और चिंता मुक्त वन-स्टॉप सेवा प्राप्त करें।

GGD AC लो-वोल्टेज स्विचगियर क्या है?

जीजीडी एसी लो-वोल्टेज स्विचगियर एक परिपक्व और व्यापक रूप से इस्तेमाल किया जाने वाला लो-वोल्टेज एसी वितरण स्विचगियर है, जिसे अक्सर बिजली वितरण प्रणालियों में मुख्य बिजली वितरण या उप-वितरण उपकरण के रूप में उपयोग किया जाता है। यह एक ऐसा उत्पाद भी है जिसकी शांगमिंग थोक में आपूर्ति कर सकता है।

जीजीडी एक सामान्य और परिपक्व लो-वोल्टेज स्विचगियर मॉडल है। "लो-वोल्टेज" इंगित करता है कि इस उत्पाद का उपयोग एसी 380V/400V जैसे कम-वोल्टेज बिजली वितरण के लिए किया जाता है। यह बिजली वितरण प्रणाली के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए सर्किट ब्रेकर, बसबार, सुरक्षा और नियंत्रण घटकों को एकीकृत करता है।

तकनीकी सुविधाओं

कैबिनेट संरचना: जीजीडी एसी लो-वोल्टेज स्विचगियर एक सामान्य-उद्देश्य कैबिनेट डिज़ाइन को अपनाता है, जिसे आंशिक वेल्डिंग के माध्यम से ठंडे-निर्मित स्टील अनुभागों का उपयोग करके इकट्ठा किया जाता है। इसके परिणामस्वरूप उच्च कठोरता और भार-वहन क्षमता वाला कैबिनेट बनता है।

मॉड्यूलर डिजाइन: कैबिनेट फ्रेम घटकों और विशेष सहायक उपकरण की आपूर्ति स्टील सेक्शन उप-केंद्र द्वारा की जाती है, जो कैबिनेट की उच्च परिशुद्धता और गुणवत्ता सुनिश्चित करती है।

गर्मी अपव्यय प्रणाली: कैबिनेट में ऊपर और नीचे दोनों तरफ अलग-अलग संख्या में वेंटिलेशन छेद होते हैं। जब अंदर के विद्युत घटक गर्मी उत्पन्न करते हैं, तो गर्म हवा ऊपर उठती है और ऊपरी स्लॉट के माध्यम से समाप्त हो जाती है, जबकि ठंडी हवा निचले स्लॉट के माध्यम से भर जाती है, जिससे एक प्राकृतिक वायु प्रवाह बनता है।

सुरक्षा रेटिंग: मानक कॉन्फ़िगरेशन आमतौर पर IP30 है। IP40 को पर्यावरणीय आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है। विवरण के लिए कृपया शांगमिंग से संपर्क करें; हमारी तकनीकी टीम एक पूर्व-अनुकूलन विश्लेषण करेगी।

GGD AC लो-वोल्टेज स्विचगियर क्यों चुनें?

अर्थव्यवस्था: निकासी योग्य स्विचगियर की तुलना में, जीजीडी एसी लो-वोल्टेज स्विचगियर में एक सरल संरचना होती है, जो जटिल दराज इंटरलॉकिंग तंत्र और महंगे कनेक्टर को समाप्त करती है, जिसके परिणामस्वरूप 30% -50% कम लागत आती है। इसके अलावा, इसके घटक अत्यधिक बहुमुखी हैं, और स्पेयर पार्ट्स आसानी से उपलब्ध हैं।

सहज संचालन और रखरखाव: जीजीडी की निश्चित संरचना सभी कनेक्शन बिंदुओं और तारों को आसानी से दिखाई देती है, जिससे निरीक्षण की सुविधा मिलती है। खराब कनेक्टर संपर्क या दराज-प्रकार के स्विचगियर में आर्किंग के संभावित जोखिमों की तुलना में, फिक्स्ड बोल्ट-फास्टेड कनेक्शन दीर्घकालिक संचालन पर उच्च विश्वसनीयता प्रदान करते हैं।

उच्च ब्रेकिंग क्षमता: 50kA तक रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट।

अच्छी गतिशील और थर्मल स्थिरता: यह स्विचगियर शॉर्ट-सर्किट धाराओं द्वारा उत्पन्न यांत्रिक तनाव और थर्मल झटके का सामना कर सकता है।

अनुप्रयोग परिदृश्य

जीजीडी एसी लो वोल्टेज स्विचगियर की उच्च लागत-प्रभावशीलता और परिपक्व तकनीक यही कारण है कि कई ग्राहक उन्हें चुनते हैं। जिन परियोजनाओं में हमने सबसे अधिक बार सहयोग किया है उनमें शामिल हैं:

सबस्टेशन और पावर प्लांट: GGD का उपयोग 380V के रेटेड ऑपरेटिंग वोल्टेज के साथ AC 50Hz पावर सिस्टम में पावर रूपांतरण के लिए किया जा सकता है।

औद्योगिक उद्यम: बड़ी मोटरों के नियंत्रण, बिजली वितरण और प्रकाश व्यवस्था के लिए जिम्मेदार।

इमारतें: वाणिज्यिक परिसरों और आवासीय क्षेत्रों में मुख्य वितरण कक्ष।

कैपेसिटर मुआवजा: आमतौर पर बिजली प्रणालियों में प्रतिक्रियाशील बिजली मुआवजे के लिए उपयोग किया जाता है, यानी, जीजीडी प्रकार मुआवजा कैबिनेट।

आदेश की जानकारी

यदि आप निश्चित हैं कि आपको जीजीडी कैबिनेट ऑर्डर करने की आवश्यकता है, तो कृपया तुरंत शांगमिंग से संपर्क करें और निम्नलिखित जानकारी प्रदान करें:

मुख्य सर्किट आरेख (एकल सर्किट): हमें आंतरिक सर्किट ब्रेकरों और बसबारों का लेआउट निर्धारित करने की आवश्यकता है।

सहायक सर्किट आरेख (दूसरा सर्किट): नियंत्रण तर्क, संकेतक रोशनी और उपकरण आवश्यकताएँ।

घटक सूची: चाहे आप सर्किट ब्रेकर का एक विशेष ब्रांड निर्दिष्ट करें, जैसे श्नाइडर, एबीबी, चिन्ट, आदि।

कैबिनेट का रंग: डिफ़ॉल्ट हल्का ग्रे (आरएएल 7035) है, अनुकूलन योग्य।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: जीजीडी कैबिनेट में किस आकार का सर्किट ब्रेकर लगाया जा सकता है?

ए: जीजीडी कैबिनेट में बहुत अधिक भार वहन करने की क्षमता होती है। मुख्य इनकमिंग लाइन 3150A या 4000A तक के यूनिवर्सल सर्किट ब्रेकर को समायोजित कर सकती है। आवश्यकताओं के अनुसार आउटगोइंग लाइनों को मोल्डेड केस सर्किट ब्रेकर के साथ लचीले ढंग से व्यवस्थित किया जा सकता है।

नोट: कस्टमाइज़ करते समय, आपको यह सुनिश्चित करने के लिए हमारे साथ बसबार विनिर्देशों को निर्दिष्ट करना होगा कि कॉपर बसबार क्रॉस-अनुभागीय क्षेत्र रेटेड वर्तमान की तापमान वृद्धि आवश्यकताओं को पूरा करता है।

प्रश्न: यह कैबिनेट धूल और नमी को रोकने में कितना प्रभावी है?

ए: मानक जीजीडी कैबिनेट में आईपी30 सुरक्षा रेटिंग है।

धूल भरी फ़ैक्टरियों या नम बेसमेंट में, सीलिंग स्ट्रिप्स और सुरक्षात्मक पैनल जोड़कर रेटिंग को IP40 तक बढ़ाया जा सकता है।

हालाँकि, चूंकि यह प्राकृतिक वेंटिलेशन चैनलों पर निर्भर करता है, अत्यधिक उच्च आईपी रेटिंग गर्मी अपव्यय को प्रभावित करेगी; सुरक्षा और गर्मी अपव्यय के बीच संतुलन बनाया जाना चाहिए।

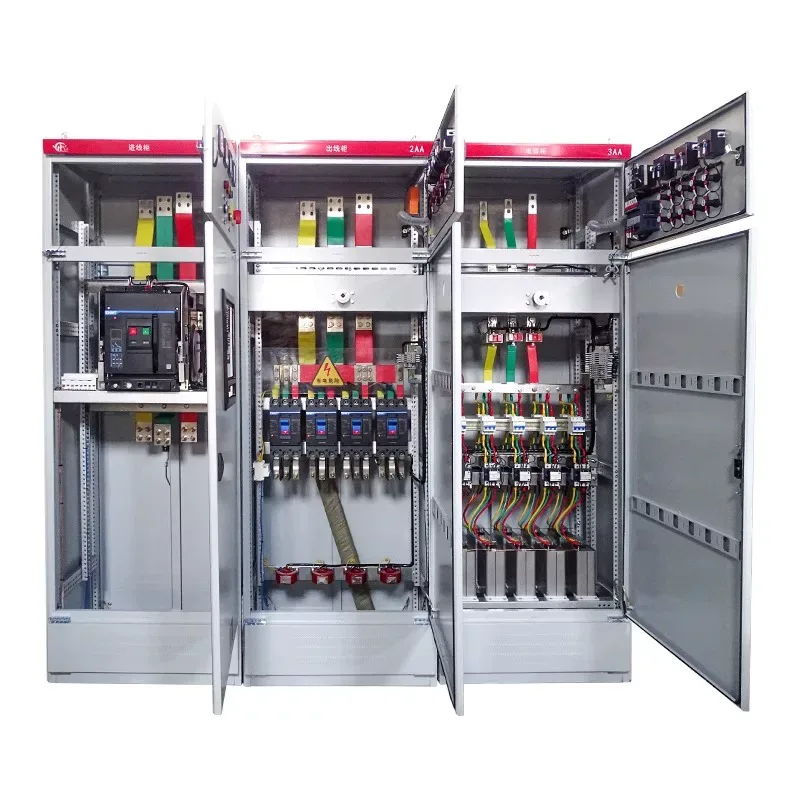

प्रश्न: क्या जीजीडी कैबिनेट के अंदर बसबार क्षैतिज या लंबवत रूप से रखे गए हैं?

उत्तर: जीजीडी अलमारियाँ आम तौर पर शीर्ष पर एक क्षैतिज बसबार व्यवस्था का उपयोग करती हैं।

यह लेआउट न केवल कैबिनेट की गतिशील स्थिरता को बढ़ाता है, बल्कि कई जीजीडी कैबिनेट के क्षैतिज कनेक्शन की सुविधा भी देता है।
