गुणवत्तापूर्ण फ़्लोर-स्टैंडिंग विद्युत वितरण कैबिनेट संलग्नक आपूर्तिकर्ता

विभिन्न प्रकार के अलावावितरण बॉक्स बाड़े, शांगमिंग फ्लोर-स्टैंडिंग बिजली वितरण कैबिनेट बाड़े भी प्रदान करता है - जो हमारे उच्च गुणवत्ता वाले उत्पाद लाइनअप का एक प्रमुख घटक है। वन-स्टॉप अनुकूलित समाधान और सीधे-फैक्ट्री मूल्य निर्धारण से लाभ पाने के लिए हमें अपने दीर्घकालिक आपूर्तिकर्ता के रूप में चुनें।

प्रमुख विशेषताऐं

उच्च भार-वहन क्षमता: हमारे फर्श पर खड़े बिजली वितरण कैबिनेट बाड़ों के लिए, हम आम तौर पर 2.0 मिमी या उससे अधिक की मोटाई के साथ कोल्ड-रोल्ड स्टील प्लेटों का उपयोग करते हैं, जिन्हें संरचना बनाने के लिए या तो वेल्ड किया जाता है या इकट्ठा किया जाता है। यह मजबूत निर्माण कैबिनेट को भारी फ्रेम-प्रकार के सर्किट ब्रेकर, बड़े-क्रॉस-सेक्शन कॉपर बसबार और ट्रांसफार्मर केबल्स को सुरक्षित रूप से समर्थन देने में सक्षम बनाता है।

मॉड्यूलर डिज़ाइन: इंटीरियर में एक मॉड्यूलर होल पैटर्न सिस्टम है, जो विशिष्ट आवश्यकताओं के अनुरूप क्रॉसबीम और माउंटिंग प्लेटों के लचीले समायोजन की अनुमति देता है। यह डिज़ाइन जब भी आवश्यक हो, सुविधाजनक उन्नयन और विस्तार की सुविधा प्रदान करता है।

वेंटिलेशन और गर्मी अपव्यय: आमतौर पर कैबिनेट के भीतर मौजूद उच्च वर्तमान स्तरों को देखते हुए, प्रभावी वायु प्रवाह सुनिश्चित करने के लिए संलग्नक शीर्ष पर निकास वेंट और नीचे वायु सेवन वेंट से सुसज्जित है। इसके अतिरिक्त, ग्राहक उत्पाद में फोर्स्ड-एयर कूलिंग सिस्टम को एकीकृत करने के लिए कस्टम कॉन्फ़िगरेशन का अनुरोध कर सकते हैं।

सामान्य कैबिनेट वर्गीकरण

उनके संरचनात्मक स्वरूप के आधार पर, फ़्लोर-स्टैंडिंग अलमारियाँ मुख्य रूप से दो प्रमुख श्रेणियों में विभाजित हैं:

1. निश्चित प्रकार

विशेषताएं: आंतरिक घटकों को समर्थन ब्रैकेट के माध्यम से मजबूती से लगाया गया है; एक बार तार लगाने के बाद, उन्हें स्थानांतरित नहीं किया जा सकता।

अनुप्रयोग: सरल संरचना और कम लागत की विशेषताएँ; आमतौर पर उन सेटिंग्स में उपयोग किया जाता है जहां निरंतर बिजली आपूर्ति की आवश्यकताएं अत्यधिक कठोर नहीं होती हैं।

प्रतिनिधि मॉडल: जीजीडी-प्रकार एसी लो-वोल्टेज बिजली वितरण कैबिनेट।

2. ड्रा-आउट प्रकार/हटाने योग्य प्रकार

विशेषताएँ: प्रत्येक व्यक्तिगत सर्किट को एक अलग, स्वतंत्र दराज इकाई के भीतर रखा गया है।

अनुप्रयोग: रखरखाव के लिए बेहद सुविधाजनक। यदि कोई विशिष्ट सर्किट विफल हो जाता है, तो मुख्य बिजली आपूर्ति को काटने की आवश्यकता के बिना, संबंधित दराज को आसानी से बाहर निकाला जा सकता है और एक नए से बदला जा सकता है।

प्रतिनिधि मॉडल: जीसीके, जीसीएस, और एमएनएस-प्रकार के उन्नत विद्युत वितरण कैबिनेट।

फ़्लोर-स्टैंडिंग बनाम वॉल-माउंटेड वितरण बॉक्स: क्या अंतर है?

उत्पाद चयन और कॉन्फ़िगरेशन अनुशंसाएँ

आपकी विशिष्ट परियोजना आवश्यकताओं के आधार पर, पूर्व-बिक्री चरण के दौरान,शांगमिंगआपके लिए सबसे उपयुक्त कॉन्फ़िगरेशन की अनुशंसा करेगा. सामान्यतया, जिन एप्लिकेशन परिदृश्यों का हम सबसे अधिक समर्थन करते हैं, वे संबंधित कॉन्फ़िगरेशन अनुशंसाओं के साथ नीचे सूचीबद्ध हैं।

1. औद्योगिक मुख्य विद्युत वितरण

अनुशंसित कॉन्फ़िगरेशन:

कैबिनेट आयाम: 1800-2200 मिमी (एच) × 600-1000 मिमी (डब्ल्यू) × 600-1000 मिमी (डी)

सामग्री: कोल्ड-रोल्ड स्टील शीट (≥1.5 मिमी)

सुरक्षा रेटिंग: IP30 / IP40

संरचना: एकल कैबिनेट या युग्मित कैबिनेट (मॉड्यूलर/स्प्लिटेबल)

आंतरिक भाग: एसीबी/एमसीसीबी + बसबार सिस्टम की स्थापना के लिए डिज़ाइन किया गया

2. हाई-करंट/मेन इनकमिंग लाइन सिस्टम

अनुशंसित कॉन्फ़िगरेशन:

चौड़ाई: ≥800मिमी

गहराई: ≥800मिमी

संरचना: डबल-डोर या मल्टी-डोर डिज़ाइन

आंतरिक स्थान: उच्च-वर्तमान तांबे बसबारों का समर्थन करता है; ऊपर या नीचे केबल प्रविष्टि के लिए आरक्षित स्थान शामिल है।

3. स्वचालन नियंत्रण/पीएलसी नियंत्रण कैबिनेट

अनुशंसित कॉन्फ़िगरेशन:

आयाम: 1600-2000 मिमी (एच)

सामग्री: पाउडर-लेपित स्टील शीट / स्टेनलेस स्टील

सुरक्षा रेटिंग: IP40 / IP54

आंतरिक भाग: माउंटिंग प्लेट + डीआईएन रेल्स

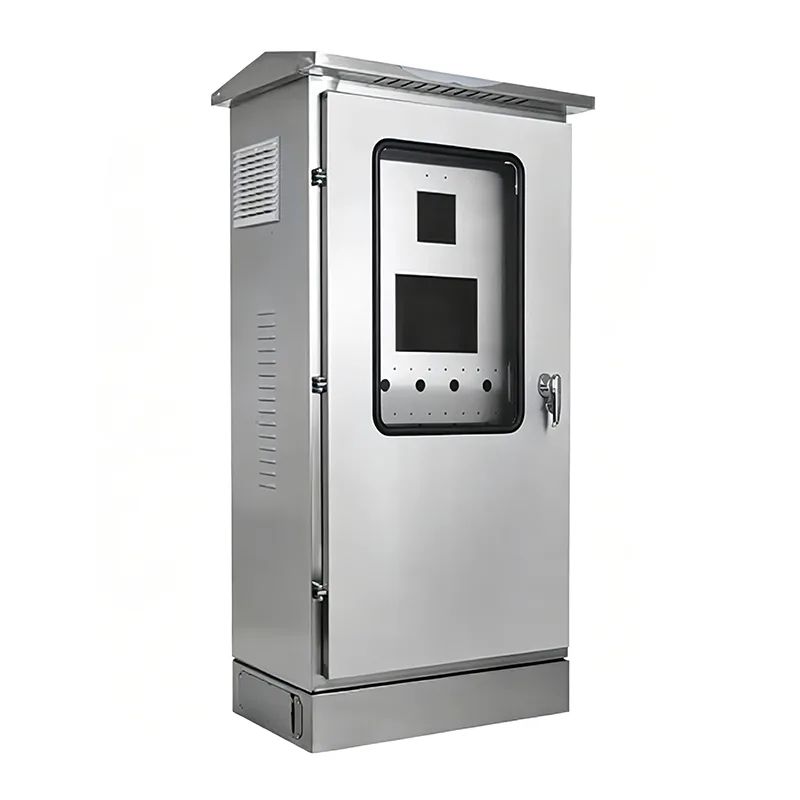

4. बाहरी अनुप्रयोग

अनुशंसित कॉन्फ़िगरेशन:

सुरक्षा रेटिंग: IP54 / IP65

सामग्री: स्टेनलेस स्टील (304/316) या आउटडोर-ग्रेड पाउडर-लेपित स्टील

विशेषताएं: रेनप्रूफ कैनोपी + सीलिंग स्ट्रिप्स + एंटी-कंडेनसेशन डिज़ाइन

5. अत्यधिक संक्षारक वातावरण

अनुशंसित कॉन्फ़िगरेशन:

सामग्री: 304/316 स्टेनलेस स्टील

सुरक्षा रेटिंग: IP55+

भूतल उपचार: संक्षारण रोधी कोटिंग

फ़्लोर-स्टैंडिंग विद्युत वितरण कैबिनेट संलग्नक पर नियमित रखरखाव कैसे करें?

1. सफाई और धूल हटाना

कैबिनेट के अंदर जमा धूल को हटाने के लिए सूखे गैर-बुने हुए कपड़े और वैक्यूम क्लीनर का उपयोग करें; गीले कपड़े या संपीड़ित हवा के सीधे झोंकों का उपयोग सख्त वर्जित है।

बसबारों, इंसुलेटर, सर्किट ब्रेकर आर्क च्यूट और वेंटिलेशन चैनलों की सफाई पर विशेष ध्यान दें।

2. विद्युत कनेक्शनों को कसना

ढीलेपन के लिए सभी बोल्ट कनेक्शन बिंदुओं का निरीक्षण करें; निर्दिष्ट टॉर्क मानों पर उन्हें फिर से कसने के लिए टॉर्क रिंच का उपयोग करें।

यदि ऑक्सीकरण या आर्किंग क्षति के लक्षण पाए जाते हैं, तो टर्मिनलों को पॉलिश किया जाना चाहिए या प्रतिस्थापित किया जाना चाहिए।

3. घटक कार्यात्मक परीक्षण

सर्किट ब्रेकर: सत्यापित करें कि मैन्युअल उद्घाटन और समापन संचालन सुचारू हैं और ट्रिपिंग तंत्र उत्तरदायी है।

संपर्ककर्ता/रिले: संपर्कों की टूट-फूट की स्थिति का निरीक्षण करें और सत्यापित करें कि कुंडल प्रतिरोध सामान्य सीमा के भीतर है।

कैपेसिटर: कैपेसिटेंस क्षरण, उभार, या इलेक्ट्रोलाइट रिसाव के संकेतों की जाँच करें।

एसपीडी (सर्ज प्रोटेक्शन डिवाइस): सत्यापित करें कि स्थिति संकेतक विंडो हरी है और गिरावट संकेतक ट्रिगर नहीं किया गया है।

4. इन्सुलेशन प्रदर्शन परीक्षण

निम्नलिखित को मापने और पुष्टि करने के लिए 500V या 1000V megohmmeter का उपयोग करें:

चरण-दर-चरण इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

चरण-से-जमीन इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

यदि मापे गए मान इन मानकों से नीचे आते हैं, तो नमी के प्रवेश या संदूषण जैसे संभावित कारणों की जांच करें।

5. यांत्रिक संरचना रखरखाव

दराज-प्रकार की इकाइयों के गाइड रेल और इंटरलॉकिंग तंत्र का निरीक्षण करें ताकि यह सुनिश्चित हो सके कि वे चिपक नहीं रहे हैं या बंधे नहीं हैं। विशेष रूप से विद्युत उपकरणों के लिए डिज़ाइन किए गए ग्रीस का उपयोग करके चलने वाले हिस्सों को चिकनाई दें।

समय-समय पर "फाइव-प्रिवेंशन" (इंटरलॉकिंग) सुरक्षा तंत्र की कार्यक्षमता को सत्यापित करें।
