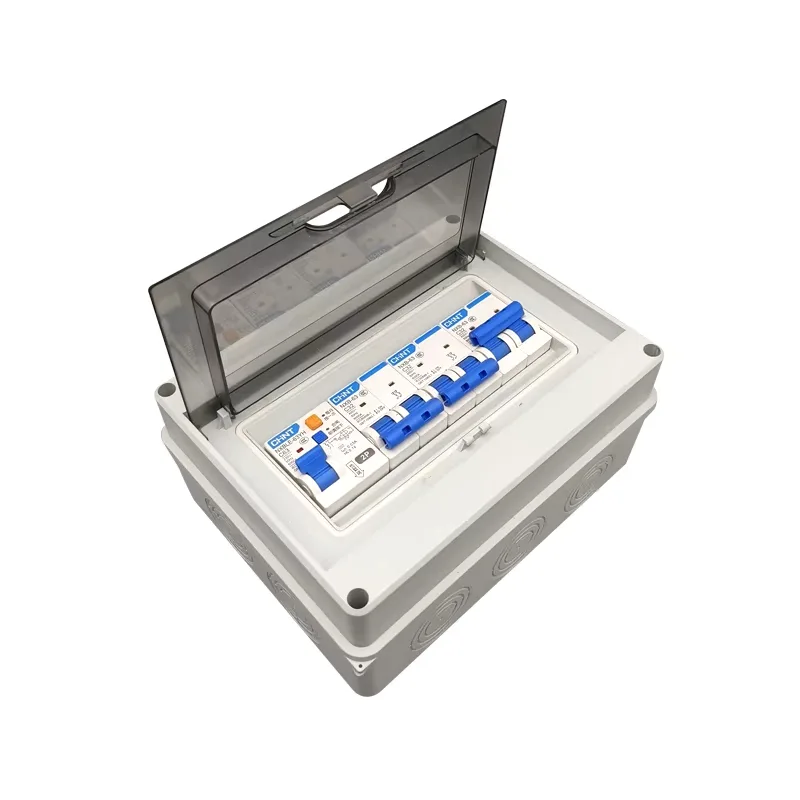

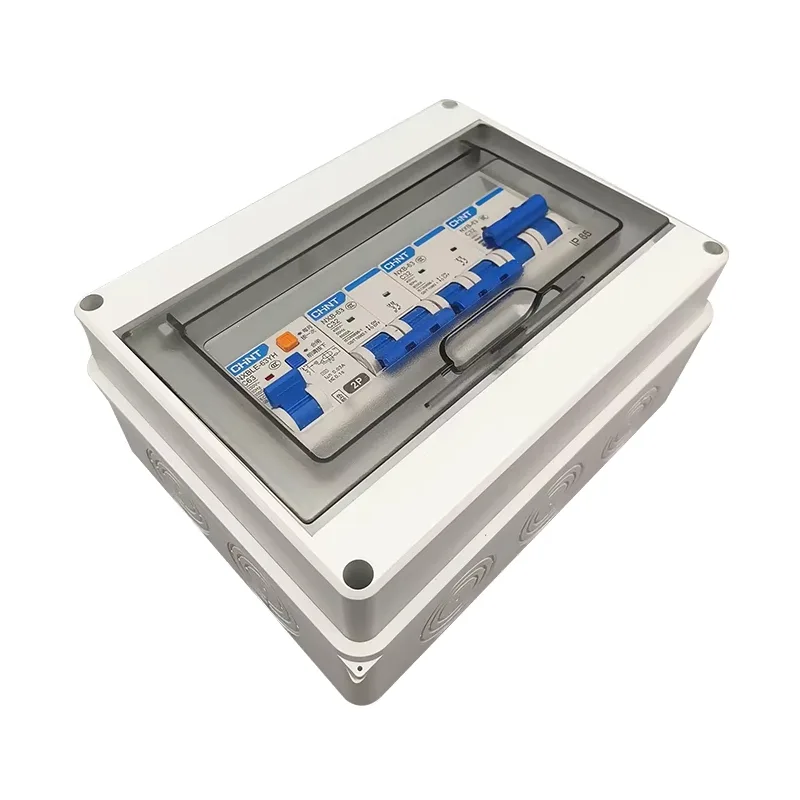

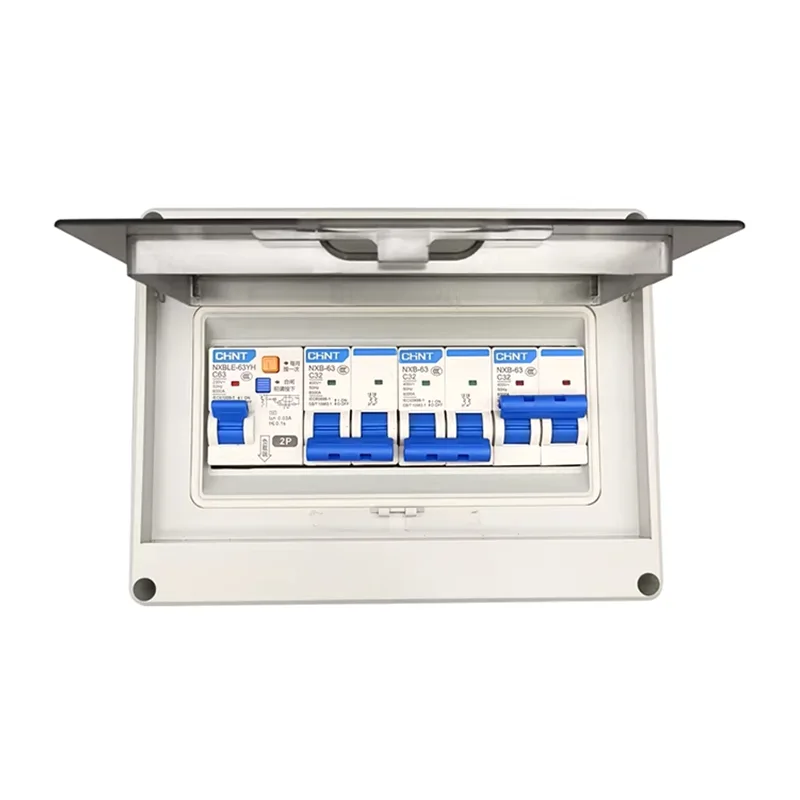

एयर सर्किट ब्रेकर वितरण बॉक्स

अपने एयर सर्किट ब्रेकर वितरण बॉक्स आपूर्तिकर्ता के रूप में एक चीनी कंपनी शांगमिंग को चुनने से आपको तकनीकी सहायता और प्रतिस्पर्धी मूल्य निर्धारण तक पहुंच मिलेगी। यह वितरण बॉक्स बुद्धिमान निगरानी और रिमोट कंट्रोल का समर्थन करता है।

मुख्य कार्य

मुख्य पावर नियंत्रण: लो-वोल्टेज सिस्टम के लिए मुख्य इनकमिंग स्विच के रूप में, एयर सर्किट ब्रेकर वितरण बॉक्स पूरे भवन या उत्पादन लाइन के लिए मुख्य पावर स्विच को नियंत्रित करने, संपूर्ण बिजली वितरण प्रणाली की चालू/बंद स्थिति को नियंत्रित करने के लिए जिम्मेदार है।

एकाधिक सुरक्षा: उपकरण सटीक तीन चरण की सुरक्षा प्रदान करता है: लंबी-विलंब अधिभार, शॉर्ट-सर्किट शॉर्ट-विलंब, शॉर्ट-सर्किट तात्कालिक, और ग्राउंड फॉल्ट सुरक्षा।

पावर मॉनिटरिंग: एयर सर्किट ब्रेकर वोल्टेज, करंट, फ्रीक्वेंसी और पावर फैक्टर जैसे वास्तविक समय डेटा प्रदर्शित करने के लिए एक बुद्धिमान नियंत्रक को एकीकृत कर सकता है।

पदानुक्रमित इंटरलॉकिंग: एयर सर्किट ब्रेकर वितरण बॉक्स को तार्किक रूप से अपस्ट्रीम ट्रांसफार्मर या डाउनस्ट्रीम शाखा कैबिनेट के साथ इंटरलॉक किया जा सकता है ताकि कैस्केडिंग ट्रिपिंग को बड़े पैमाने पर बिजली आउटेज से रोका जा सके, केबल, उपकरण और कर्मियों की सुरक्षा की रक्षा की जा सके।

उत्पाद तुलना: एयर सर्किट ब्रेकर वितरण बॉक्स बनाम मानक वितरण बॉक्स

सही एयर सर्किट ब्रेकर वितरण बॉक्स विशिष्टताएँ कैसे चुनें?

सही चयन से बाद की स्थापना, रखरखाव, प्रदर्शन और जीवनकाल में सुधार होगा। एयर सर्किट ब्रेकर वितरण बक्से के निर्माता के रूप में, शांगमिंग एक मानक चयन प्रक्रिया के आधार पर सलाह प्रदान करता है: अनुप्रयोग → वोल्टेज → करंट → शॉर्ट-सर्किट क्षमता → संरचनात्मक रूप → कैबिनेट विनिर्देश → आउटगोइंग लाइन योजना → इंटेलिजेंट कॉन्फ़िगरेशन → पर्यावरण सत्यापन।

I. आवेदन को स्पष्ट करें

विशिष्टताओं का चयन करने से पहले, पहले अपने सिस्टम में एयर सर्किट ब्रेकर वितरण बॉक्स का कार्य निर्धारित करें।

लो-वोल्टेज मुख्य इनकमिंग लाइन वितरण बॉक्स: अधिकतम लोड और अधिकतम शॉर्ट-सर्किट करंट के अनुरूप, पूरे लो-वोल्टेज सिस्टम के लिए मुख्य स्विच के रूप में कार्य करता है।

बस टाई वितरण बॉक्स: दो बसबार अनुभागों के बीच कनेक्शन के लिए उपयोग किया जाता है; प्रमुख विचार टाई क्षमता और परिचालन आवृत्ति हैं।

महत्वपूर्ण लोड फीडर वितरण बॉक्स: उच्च विश्वसनीयता और चयनात्मक सुरक्षा की आवश्यकता वाले महत्वपूर्ण उपकरणों को शक्ति प्रदान करता है।

विभिन्न अनुप्रयोगों के लिए काफी भिन्न विशिष्टताओं की आवश्यकता होती है; यह पहला चरण हैं।

द्वितीय. रेटेड वोल्टेज और सिस्टम प्रकार निर्धारित करें

सामान्य रेटेड वोल्टेज: AC 380V / 400V / 690V, ऑन-साइट बिजली आपूर्ति प्रणाली के अनुरूप होना चाहिए।

सिस्टम प्रकार: तीन-चरण तीन-तार / तीन-चरण चार-तार। कृपया पुष्टि करें कि क्या न्यूट्रल (एन) लाइन और प्रोटेक्टिव अर्थ (पीई) लाइन की आवश्यकता है।

गलत वोल्टेज और सिस्टम प्रकार उपकरण को सीधे तौर पर अनुपयोगी बना देगा।

तृतीय. रेटेड करंट की गणना करें और चयन करें

वास्तविक लोड करंट की गणना करें और अधिकतम एक साथ परिचालन स्थितियों के आधार पर सभी डाउनस्ट्रीम सर्किट के डिज़ाइन करंट को सारांशित करें।

चयन करते समय, हम भविष्य में विस्तार के लिए उचित मार्जिन, आम तौर पर 10%-30% आरक्षित करने की सलाह देते हैं।

सामान्य ACB ने वर्तमान रेटिंग दी: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A-6300A।

सिद्धांत रूप में, दीर्घकालिक ऑपरेटिंग करंट एसीबी रेटेड करंट का 80%-90% होना चाहिए।

चतुर्थ. शॉर्ट-सर्किट ब्रेकिंग क्षमता की जाँच करना

कई ग्राहक सर्किट ब्रेकर चुनते समय इस बिंदु को नजरअंदाज कर देते हैं, लेकिन यह महत्वपूर्ण है। अपर्याप्त तोड़ने की क्षमता गंभीर सुरक्षा खतरों का कारण बन सकती है।

स्थापना बिंदु पर शॉर्ट-सर्किट करंट को ट्रांसफार्मर की क्षमता, प्रतिबाधा और केबल की लंबाई से निर्धारित करने की आवश्यकता है।

एक मिलान ब्रेकिंग क्षमता का चयन करें: आईसीयू / आईसीएस ≥ सिस्टम का अधिकतम शॉर्ट-सर्किट करंट।

सामान्य रेटिंग: 50kA, 65kA, 80kA, 100kA।

वी. सर्किट ब्रेकर संरचना का चयन

फिक्स्ड एसीबी: कम लागत, रखरखाव के लिए बिजली कटौती की आवश्यकता होती है।

दराज-प्रकार एसीबी: सुविधाजनक रखरखाव, निर्बाध रखरखाव का समर्थन करता है, आमतौर पर औद्योगिक परियोजनाओं में उपयोग किया जाता है।

VI. वितरण बॉक्स कैबिनेट विनिर्देशों और संरचना का निर्धारण

कैबिनेट के आयाम एसीबी विनिर्देशों, बसबार क्षमता और आउटगोइंग सर्किट की संख्या पर निर्भर करते हैं। मुख्य प्रकार दीवार पर लगे हुए और फर्श पर खड़े होने वाले हैं।

सुरक्षा रेटिंग: इनडोर: IP30 / IP40; आउटडोर: IP54 / IP65.

सातवीं. बसबार और आउटगोइंग लाइन कॉन्फ़िगरेशन चयन

तापमान वृद्धि और दीर्घकालिक संचालन को ध्यान में रखते हुए, रेटेड वर्तमान और कॉपर बसबार क्रॉस-सेक्शन के आधार पर बसबार विनिर्देशों का चयन किया जाना चाहिए।

आउटगोइंग लाइन सर्किट प्रकार: एमसीसीबी आउटगोइंग लाइन, एमसीबी आउटगोइंग लाइन, डायरेक्ट केबल आउटगोइंग लाइन।

क्या बैकअप सर्किट की आवश्यकता है? यदि हां, तो भविष्य में क्षमता विस्तार के लिए स्थान आरक्षित करें।

आठवीं. बुद्धिमान सुविधाएँ और सहायक विन्यास

वैकल्पिक कार्यों में शामिल हैं: वर्तमान, वोल्टेज और ऊर्जा निगरानी; संचार इंटरफेस; दूरस्थ उद्घाटन और समापन; गलती अलार्म और स्थिति प्रतिक्रिया।

फ़ैक्टरी, डेटा सेंटर और सार्वजनिक निर्माण परियोजनाओं के लिए इंटेलिजेंट प्रकार की अनुशंसा की जाती है।

नौवीं. पर्यावरण और उपयोग की स्थिति का सत्यापन

कृपया निम्नलिखित पर्यावरणीय कारकों की पुष्टि करें:

परिवेश का तापमान (उच्च तापमान के लिए आवश्यक व्युत्पन्न)

स्थापना ऊंचाई

धूल, नमी, या संक्षारक गैसों की उपस्थिति

क्या भूकंपीय डिज़ाइन आवश्यक है?
