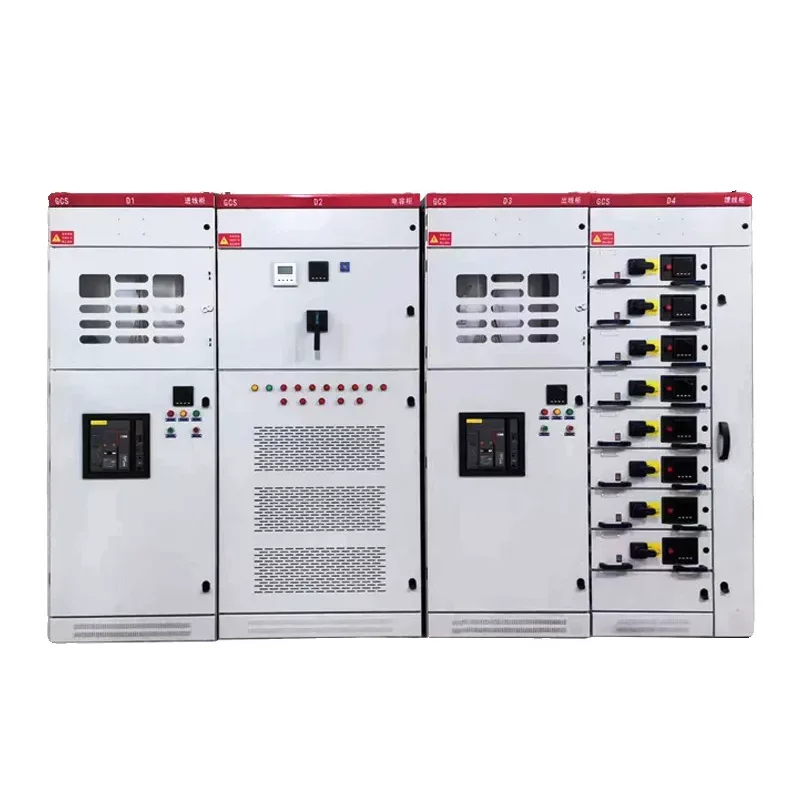

जीसीएस लो वोल्टेज निकासी योग्य स्विचगियर

जीसीएस लो वोल्टेज विदड्रॉलेबल स्विचगियर में एक सरलीकृत संरचना, अच्छी घटक अनुकूलता है, और एमएनएस की तुलना में 20% -35% सस्ता है, जो इसे बजट-संवेदनशील परियोजनाओं के लिए उपयुक्त बनाता है। यदि आप इस उत्पाद को चुनने और एक परियोजना योजना विकसित करना शुरू करने में रुचि रखते हैं, तो कृपया बेझिझक यूकिंग, वानजाउ, चीन के एक विश्वसनीय आपूर्तिकर्ता शांगमिंग से संपर्क करें।

उत्पाद की विशेषताएँ

जीसीएस लो-वोल्टेज निकासी योग्य स्विचगियर एमएनएस की उच्च विश्वसनीयता को जीजीडी के संचालन में आसानी के साथ जोड़ता है, जो इसे कई सर्किट, लगातार रखरखाव और समग्र लागत को नियंत्रित करने पर ध्यान देने के साथ कम-वोल्टेज बिजली वितरण प्रणालियों के लिए आदर्श बनाता है।

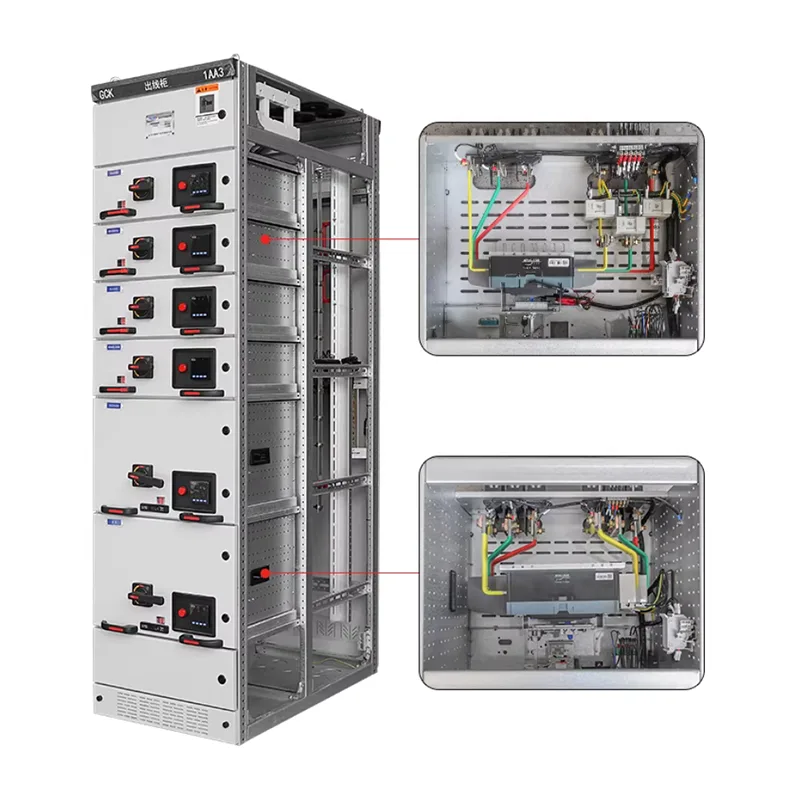

1. मॉड्यूलर निकासी योग्य संरचना

जीसीएस कार्यात्मक इकाइयाँ एक मानक दराज-प्रकार के डिज़ाइन को अपनाती हैं, जो त्वरित प्रविष्टि और निष्कासन की अनुमति देती है। एकल सर्किट विफलता या रखरखाव के मामले में, यूनिट को अन्य सर्किट के संचालन को प्रभावित किए बिना, बिजली आउटेज समय और रखरखाव लागत को कम किए बिना स्वतंत्र रूप से वापस लिया जा सकता है।

स्विचगियर का मॉड्यूलर डिज़ाइन मजबूत बहुमुखी प्रतिभा प्रदान करता है, जिससे भविष्य में विस्तार या प्रतिस्थापन की सुविधा मिलती है।

2. उच्च सुरक्षा स्तर

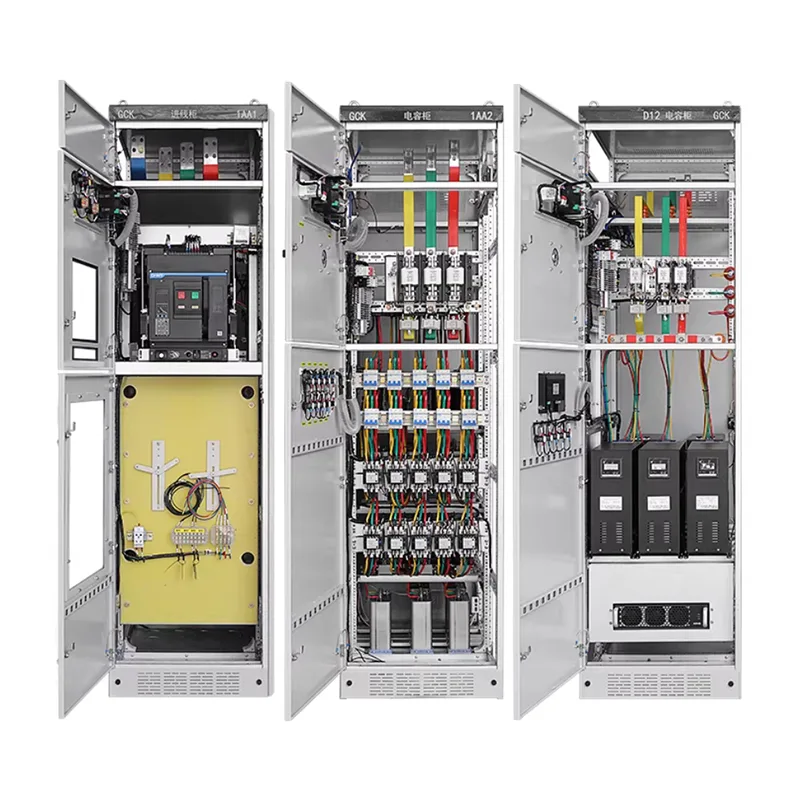

जीसीएस कैबिनेट को आंतरिक रूप से विभाजित किया गया है: एक बसबार कम्पार्टमेंट, एक कार्यात्मक इकाई कम्पार्टमेंट और एक केबल कम्पार्टमेंट। दोष प्रसार को रोकने के लिए इन कार्यात्मक क्षेत्रों को प्रभावी ढंग से अलग किया जाता है।

हम उच्च सुरक्षा स्तरों के विकल्पों का समर्थन करते हैं, जिन्हें वास्तविक परिचालन स्थितियों के आधार पर अनुकूलित किया जा सकता है।

सुरक्षा सुविधाएँ परिचालन सुरक्षा और स्थिरता को बढ़ाती हैं, औद्योगिक और सार्वजनिक निर्माण परियोजनाओं की बिजली आवश्यकताओं को पूरा करती हैं।

3. सुविधाजनक रखरखाव और संचालन

दराज इकाई में परीक्षण, कार्य करने और डिस्कनेक्ट स्थिति की सुविधा है, जो बिजली बंद या आंशिक रूप से सक्रिय स्थितियों के तहत भी निरीक्षण और प्रतिस्थापन की अनुमति देती है। वायरिंग और ऑपरेटिंग स्पेस को तर्कसंगत रूप से डिज़ाइन किया गया है, जो इसे रखरखाव कर्मियों के लिए उपयोगकर्ता के अनुकूल बनाता है और एमसीसी परिदृश्यों जैसे लगातार रखरखाव की आवश्यकता वाले सिस्टम के लिए उपयुक्त बनाता है।

4. व्यापक प्रयोज्यता

जीसीएस कैबिनेट का उपयोग वितरण कैबिनेट, फीडर कैबिनेट, मोटर नियंत्रण केंद्र (एमसीसी) आदि के रूप में किया जा सकता है, जो विभिन्न विद्युत घटक संयोजनों का समर्थन करता है और विभिन्न क्षमता और सर्किट मात्रा आवश्यकताओं को अनुकूलित करता है। एक एकल प्रणाली अनेक अनुप्रयोग आवश्यकताओं को पूरा कर सकती है।

5. उच्च लागत-प्रभावशीलता

एमएनएस निकासी योग्य कैबिनेट की तुलना में, जीसीएस की संरचना सरल है और लागत अधिक नियंत्रणीय है।

फिक्स्ड स्विचगियर की तुलना में, यह सुरक्षा और रखरखाव में महत्वपूर्ण लाभ प्रदान करता है, जो इसे मध्यम से बड़े पैमाने की परियोजनाओं या बजट-संवेदनशील परियोजनाओं के लिए विशेष रूप से उपयुक्त बनाता है, जिससे प्रदर्शन और लागत के बीच संतुलन प्राप्त होता है।

जीसीएस लो वोल्टेज निकासी योग्य स्विचगियर का रखरखाव कैसे करें?

इसकी सेवा अवधि बढ़ाने, खराबी रोकने और निरंतर बिजली आपूर्ति सुनिश्चित करने के लिए उचित रखरखाव महत्वपूर्ण है। शांगमिंग व्यापक दस्तावेज़ीकरण प्रदान करता है और कुछ सुझाव देता है।

I. दैनिक निरीक्षण

1. ऑपरेशन संकेतक जांच: दराज पैनल संकेतक रोशनी असामान्य रूप से चमकनी नहीं चाहिए; एमीटर धारा संतुलित होनी चाहिए।

2. तापमान वृद्धि की जांच: मुख्य बसबार कनेक्टर, ड्रॉअर प्राइमरी कनेक्टर और सर्किट ब्रेकर इनलेट/आउटलेट टर्मिनलों के तापमान में वृद्धि को मापने के लिए एक हैंडहेल्ड इंफ्रारेड थर्मामीटर का उपयोग करें। ≤40K (परिवेश तापमान +40℃ पर≤80℃)।

3. असामान्य गंध/ध्वनि की जांच: जलने की गंध, डिस्चार्ज की आवाज या भिनभिनाहट की आवाज की जांच करें।

4. दरवाजे की सील और सफाई की जांच: क्या कैबिनेट दरवाजे की सील पुरानी हो गई है? क्या आंतरिक धूल जमा है?

5. दराज की स्थिति की जांच: क्या सभी दराज अपनी जुड़ी हुई स्थिति में हैं? क्या वे ढीले हैं?

द्वितीय. आवधिक रखरखाव

चरण 1: बिजली बंद करने की तैयारी। पुष्टि करें कि अपस्ट्रीम बिजली आपूर्ति काट दी गई है और वोल्टेज के लिए परीक्षण करें।

चरण 2: रखरखाव की आवश्यकता वाले दराज को खुली स्थिति में ले जाएं और इसे पूरी तरह से बाहर खींचें। ध्यान दें कि प्राथमिक प्लग स्वचालित रूप से डिस्कनेक्ट हो जाएंगे; सेकेंडरी प्लग को मैन्युअल रूप से हटाया जा सकता है।

चरण 3: दराज इकाई का रखरखाव। विभिन्न घटकों को सफाई और परीक्षण सहित विभिन्न रखरखाव प्रक्रियाओं की आवश्यकता होती है।

चरण 4: कैबिनेट आंतरिक रखरखाव

मुख्य बसबार: ढीले बोल्ट की जाँच करें।

वर्टिकल ब्रांच बसबार: जमा हुई धूल को साफ करें और क्षतिग्रस्त इन्सुलेशन शीथ की जांच करें।

केबल कम्पार्टमेंट: केबलों को व्यवस्थित करें और केबल के सिरों के अधिक गरम होने या रंग बदलने की जाँच करें।

ग्राउंडिंग सिस्टम: पीई बसबार और कैबिनेट के बीच ग्राउंडिंग प्रतिरोध को मापें (≤0.1Ω होना चाहिए)।

चरण 5: कार्यात्मक परीक्षण

ड्रॉअर को वापस कनेक्शन स्थिति में धकेलें। बिजली चालू करने के बाद, परीक्षण स्थिति में नियंत्रण सर्किट का परीक्षण करें। यह पुष्टि करने के लिए कि कोई असामान्यता तो नहीं है, 10 मिनट तक नो-लोड परीक्षण चलाएँ।

मुख्य रखरखाव सावधानियाँ

1. प्राथमिक मॉड्यूल चालू होने पर उन्हें कभी भी प्लग या अनप्लग न करें।

प्राथमिक मॉड्यूल मुख्य सर्किट में उच्च धारा प्रवाहित करते हैं और उन्हें ड्रॉअर खुली स्थिति में होने और सिस्टम बंद होने के बाद ही संचालित किया जाना चाहिए।

अन्यथा, यह विद्युत चाप का कारण बन सकता है, जिसके परिणामस्वरूप व्यक्तिगत चोट या उपकरण क्षति हो सकती है।

2. अलग-अलग आकार की दराजों को न मिलाएं।

जीसीएस दराज 1/2, 1, 2 और 3 इकाई आकार में डिज़ाइन किए गए हैं, जिनकी ऊंचाई प्राथमिक मॉड्यूल स्थिति के अनुरूप है।

गलत स्थापना से मॉड्यूल गलत संरेखण, खराब संपर्क और अत्यधिक गरम हो जाएगा।

3. फाइव-प्रूफ इंटरलॉक की नियमित जांच करें।

परीक्षण: सर्किट ब्रेकर बंद होने पर, क्या दराज को बाहर निकाला जा सकता है? यह नहीं होना चाहिए.

यदि इंटरलॉक विफल हो जाता है, तो गलत संचालन को रोकने के लिए तुरंत उपयोग और मरम्मत बंद कर दें।

4. आर्द्र वातावरण में संघनन-विरोधी उपायों को बढ़ाएँ।

यदि आपका प्रोजेक्ट बरसात के मौसम में या जल संयंत्र में स्थित है, तो हीटर के संचालन की मासिक जांच करें।

समाधान की पुष्टि करते समय, आप स्वचालित स्टार्ट-स्टॉप के लिए एक बुद्धिमान संक्षेपण नियंत्रक स्थापित करना चुन सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: स्विचगियर कैबिनेट को अनुकूलित करते समय, मैं निश्चित प्रकार (जीजीडी) या निकासी योग्य प्रकार (जीसीएस/एमएनएस) के बीच कैसे चयन करूं?

ए: जीजीडी तब उपयुक्त है जब: सीमित बजट, एकल भार, बिजली आउटेज रखरखाव के लिए भत्ता, या कठोर वातावरण; इन मामलों में फिक्स्ड वायरिंग अधिक विश्वसनीय होती है।

जीसीएस/एमएनएस तब उपयुक्त होता है जब: कोर उत्पादन लाइनों में महत्वपूर्ण बिजली कटौती का नुकसान होता है, सीमित स्थान वाले कई सर्किट होते हैं, तेजी से लाइव-लाइन रखरखाव की आवश्यकता होती है, और उच्च स्वचालन और बुद्धिमत्ता को प्राथमिकता दी जाती है।

प्रश्न: ऊंचाई स्विचगियर अनुकूलन को कैसे प्रभावित करती है?

उत्तर: 1000 मीटर से अधिक की ऊंचाई पर, पतली हवा गर्मी अपव्यय और इन्सुलेशन क्षमता को कम कर देती है।

यदि आपको चयन के दौरान बढ़े हुए वायु अंतराल, उच्च-ग्रेड इंसुलेटर या व्युत्पन्न की आवश्यकता होती है, तो आपको अनुकूलन के दौरान हमें सूचित करना होगा।

प्रश्न: जीसीएस लो-वोल्टेज निकासी योग्य स्विचगियर के ड्रॉअर को कभी-कभी बाहर निकालना या डालना मुश्किल क्यों होता है?

ए: गाइड रेल विरूपण: यह स्थापना के दौरान असमान नींव के कारण हो सकता है, जिससे कैबिनेट विरूपण हो सकता है।

इंटरलॉकिंग: जांचें कि सर्किट ब्रेकर पूरी तरह से खुली स्थिति में है या नहीं। सुरक्षा के लिए, सर्किट ब्रेकर लगे होने पर मैकेनिकल इंटरलॉक दराज को लॉक कर देगा।

स्नेहन विफलता: लंबे समय तक रखरखाव की कमी के कारण यांत्रिक तंत्र कठोर हो सकता है। दराज को जबरदस्ती धक्का या खींचे नहीं; किसी भी बाहरी वस्तु को हटा दें और उचित मात्रा में चिकनाई लगाएं।
