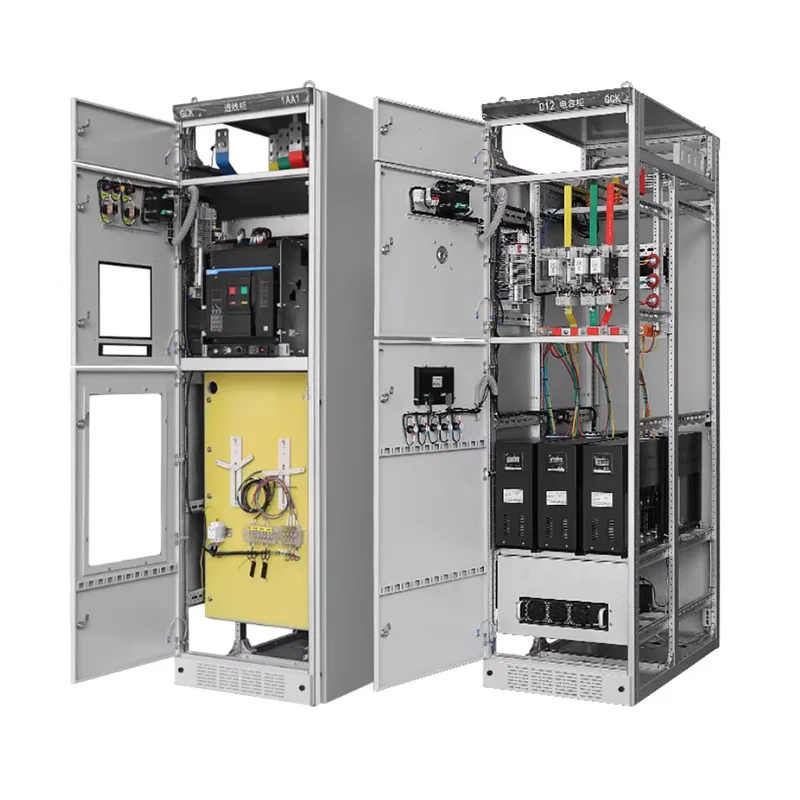

एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर

क्या आप एमएनएस लो वोल्टेज विदड्रॉएबल स्विचगियर के विश्वसनीय आपूर्तिकर्ता की तलाश में हैं? चीन से शांगमिंग एक भरोसेमंद विकल्प है। इस स्विचगियर में पृथक क्षेत्र हैं, जो सिस्टम रखरखाव दक्षता और परिचालन निरंतरता में सुधार करते हैं। इसे दुनिया भर के 50 से अधिक देशों और क्षेत्रों में निर्यात किया गया है।

एमएनएस लो-वोल्टेज निकासी योग्य स्विचगियर क्या है?

प्रारंभ में स्विट्जरलैंड के एबीबी द्वारा विकसित और वैश्विक विनिर्माण के लिए लाइसेंस प्राप्त, एमएनएस लो-वोल्टेज निकासी योग्य स्विचगियर एक उन्नत बिजली वितरण प्रणाली है। शांगमिंग फैक्ट्री के पास इस उत्पाद के लिए परिपक्व प्रसंस्करण तकनीक है और अनुकूलन का समर्थन करती है।

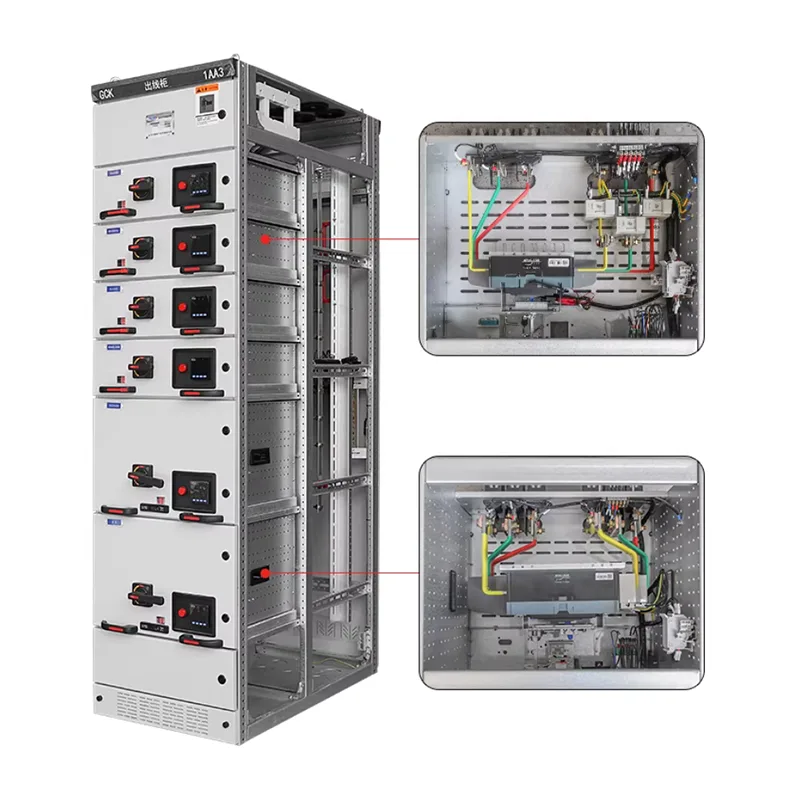

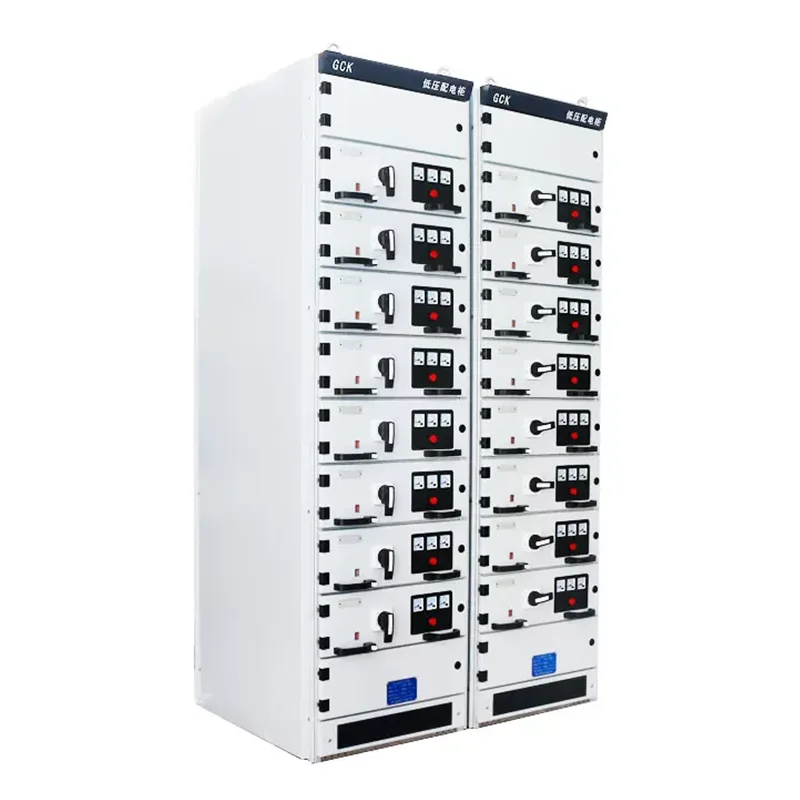

जीजीडी फिक्स्ड स्विचगियर के विपरीत, एमएनएस का प्रत्येक सर्किट एक स्वतंत्र पुल-आउट ड्रॉअर मॉड्यूल में स्थापित होता है। यदि कोई सर्किट विफल हो जाता है, तो ऑपरेटर मरम्मत या प्रतिस्थापन के लिए सीधे दराज को बाहर निकाल सकता है, जबकि कैबिनेट में अन्य सर्किट सामान्य रूप से काम करते रहते हैं, जिससे रखरखाव के दौरान निर्बाध बिजली आपूर्ति प्राप्त होती है। समान विशिष्टताओं के दराज विनिमेय हैं, जिससे दोष निवारण समय कम हो जाता है।

संरचनात्मक विशेषताएं

एमएनएस लो वोल्टेज विदड्रॉएबल स्विचगियर के फ्रेम को 25 मिमी मॉड्यूलर छेद के साथ सी-आकार की प्रोफाइल का उपयोग करके इकट्ठा किया जाता है, जिसके परिणामस्वरूप उच्च यांत्रिक शक्ति और सदमे प्रतिरोध के साथ एक हल्की संरचना होती है।

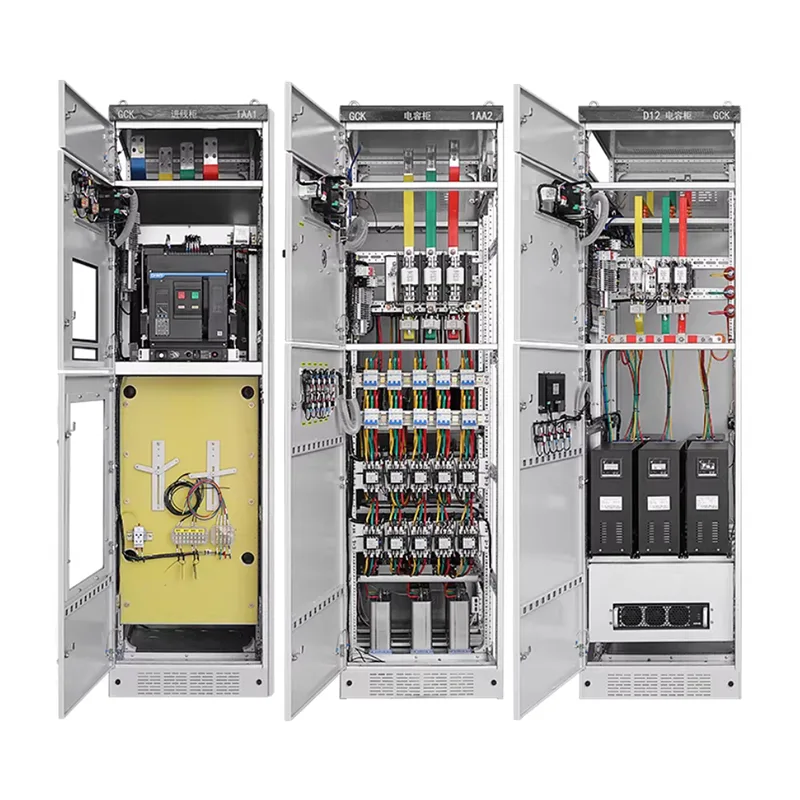

दोष प्रसार को रोकने के लिए कैबिनेट के इंटीरियर को सख्ती से तीन स्वतंत्र क्षेत्रों में विभाजित किया गया है:

कार्यात्मक इकाई कम्पार्टमेंट: इसमें दराज मॉड्यूल शामिल हैं।

बसबार कम्पार्टमेंट: कैबिनेट के पीछे या शीर्ष पर स्थित, जिसमें मुख्य और वितरण बसबार होते हैं।

केबल कम्पार्टमेंट: बाहरी केबल कनेक्शन के लिए कैबिनेट के किनारे स्थित है।

एमएनएस उच्च शक्ति वाले ज्वाला-मंदक प्लास्टिक से बने बहु-कार्यात्मक पैनलों का भी उपयोग करता है, जो क्षैतिज और ऊर्ध्वाधर बसबारों को प्रभावी ढंग से अलग करता है और डिब्बों के बीच उत्पन्न होने से रोकता है।

तकनीकी मापदंड

सुरक्षा डिज़ाइन

उपयोग के दौरान, स्विचगियर को व्यक्तिगत सुरक्षा और उपकरण सुरक्षा पर व्यापक विचार की आवश्यकता होती है। शैंगमिंग के उत्पाद फैक्ट्री छोड़ने से पहले सात गुणवत्ता निरीक्षण प्रक्रियाओं से गुजरते हैं ताकि यह सुनिश्चित किया जा सके कि सभी प्रमुख सुरक्षा डिजाइन जगह पर हैं, आईईसी 61439-1 / जीबी 7251.1 जैसे अंतरराष्ट्रीय और घरेलू मानकों को पूरा करते हैं, और पूर्ण प्रमाणन दस्तावेज और परीक्षण रिपोर्ट प्रदान करते हैं।

पूर्ण अलगाव: एमएनएस लो वोल्टेज निकासी योग्य स्विचगियर कार्यात्मक इकाई डिब्बे, बसबार डिब्बे और केबल डिब्बे को पूरी तरह से अलग करने के लिए धातु प्लेटों का उपयोग करता है। दोष ऊर्जा इस डिब्बे के भीतर सीमित है, आसन्न सर्किट को प्रभावित नहीं करती है और दोष चाप के प्रसार को रोकती है।

पांच गुना इंटरलॉक: मानवीय त्रुटि के कारण बिजली के झटके या उपकरण क्षति को रोकता है।

दराज को कनेक्टेड स्थिति से तभी बाहर निकाला जा सकता है जब सर्किट ब्रेकर खुला हो; यांत्रिक इंटरलॉकिंग रॉड पुश तंत्र को लॉक कर देती है। → लोड के तहत मुख्य सर्किट को खोलने और बंद करने से रोकता है।

कार्यात्मक इकाई डिब्बे का दरवाजा और दराज की स्थिति आपस में जुड़ी हुई है; यदि दराज को पूरी तरह बाहर नहीं निकाला गया तो दरवाजा नहीं खोला जा सकता; बसबार/केबल डिब्बे को खोलने के लिए विशेष उपकरणों की आवश्यकता होती है। →ऊर्जावान डिब्बों में आकस्मिक प्रवेश को रोकता है

ग्राउंडिंग स्विच और मुख्य स्विच यांत्रिक रूप से इंटरलॉक किए गए हैं; मुख्य सर्किट सक्रिय होने पर ग्राउंडिंग स्विच बंद नहीं किया जा सकता। →ऊर्जावान होने पर ग्राउंडिंग तारों को जोड़ने से रोकता है

जब ग्राउंडिंग स्विच बंद हो जाता है, तो मुख्य स्विच को कनेक्शन स्थिति में आगे नहीं बढ़ाया जा सकता है। →ग्राउंडिंग तार जुड़े होने से ऊर्जा उत्पन्न होने से रोकता है।

वैकल्पिक कुंजी इंटरलॉकिंग या इलेक्ट्रॉनिक लॉजिक इंटरलॉकिंग सही संचालन अनुक्रम सुनिश्चित करता है। →सर्किट ब्रेकरों को आकस्मिक रूप से खुलने और बंद होने से रोकता है।

दोष दबाव राहत: एमएनएस कैबिनेट को एक समर्पित दबाव राहत चैनल के साथ डिज़ाइन किया गया है। आंतरिक आकस्मिक शॉर्ट सर्किट की स्थिति में, उच्च तापमान, उच्च दबाव वाली गैस को ऊपर की ओर डिस्चार्ज किया जाता है, जिससे सामने वाले ऑपरेटरों की सुरक्षा होती है, और IEC 61641 आर्क फॉल्ट परीक्षण आवश्यकताओं को पूरा किया जाता है।

हम किन उद्योगों के लिए एमएनएस लो-वोल्टेज निकासी योग्य स्विचगियर की अनुशंसा करते हैं?

1. पेट्रोकेमिकल उद्योग

पेट्रोकेमिकल उद्योग को निरंतर उत्पादन की आवश्यकता होती है और यह लंबे समय तक बिजली कटौती को बर्दाश्त नहीं कर सकता है। परिचालन स्थितियों में कई मोटर सर्किट, बड़ी भार क्षमता और बार-बार शुरू होना शामिल है। फिक्स्ड स्विचगियर बहुत जोखिम भरा है और इसमें भारी रखरखाव लागत आती है।

एमएनएस स्विचगियर की दराज-प्रकार की इकाइयां सुरक्षित वातावरण में लाइव रखरखाव की अनुमति देती हैं, स्पष्ट सर्किट अलगाव प्रदान करती हैं, दुर्घटनाओं के प्रभाव को कम करती हैं, और विस्तार और उन्नयन की सुविधा प्रदान करती हैं।

2. बड़े पैमाने पर विनिर्माण

बड़े पैमाने पर विनिर्माण उद्योग जैसे स्टील, सीमेंट और ऑटोमोबाइल कारखाने घने मोटर भार और बड़े पैमाने पर विद्युत प्रणालियों के साथ लगातार काम करते हैं।

एमएनएस एमसीसी योजनाओं का समर्थन करता है, सर्किट का मानकीकरण करता है, और तेजी से रखरखाव और प्रतिस्थापन की अनुमति देता है। जैसे-जैसे उत्पादन लाइनों का विस्तार होता है, कार्यात्मक इकाइयाँ धीरे-धीरे जोड़ी जा सकती हैं। यदि आप भविष्य में उत्पादन का विस्तार करने की योजना बना रहे हैं और दीर्घकालिक उपयोग की आवश्यकता है, तो एमएनएस स्विचगियर अधिक उपयुक्त है।

3. डेटा केंद्र और बड़े वाणिज्यिक परिसर

सघन और जटिल भार वितरण के साथ, इन अनुप्रयोगों में बिजली की निरंतरता के लिए अत्यधिक उच्च आवश्यकताएं हैं, जिसके लिए बुद्धिमान निगरानी और ज़ोन प्रबंधन की आवश्यकता होती है। बिजली कटौती से महत्वपूर्ण आर्थिक नुकसान हो सकता है।

एमएनएस स्पष्ट ज़ोनिंग, एक सुरक्षित बिजली आपूर्ति संरचना और बुद्धिमान निगरानी मॉड्यूल को एकीकृत करने की क्षमता प्रदान करता है, जिससे यह सुनिश्चित होता है कि रखरखाव समग्र प्रणाली को प्रभावित नहीं करता है।

4. नगरपालिका अवसंरचना

जिसमें सबवे, हवाई अड्डे, अस्पताल, सीवेज उपचार संयंत्र आदि शामिल हैं।

बिजली आपूर्ति स्थिरता बुनियादी ढांचे के लिए जीवन रेखा है, जिसके लिए क्षेत्रबद्ध नियंत्रण और रखरखाव के बाद तेजी से सुधार की आवश्यकता होती है। एमएनएस मामूली बिजली कटौती के साथ भी कार्यात्मक इकाई प्रतिस्थापन की अनुमति देता है।

5. विद्युत एवं ऊर्जा उद्योग

पावर प्लांट सहायक प्रणालियाँ, पवन और सौर ऊर्जा वितरण प्रणालियाँ, और सबस्टेशनों के कम-वोल्टेज पक्ष। इन परिदृश्यों में सुरक्षा स्तर और सिस्टम विश्वसनीयता के लिए उच्च आवश्यकताएं हैं। एमएनएस की विभाजित संरचना और दराज-प्रकार की इकाइयां डिजाइन मानकों को बेहतर ढंग से पूरा करती हैं।
