आधुनिक विद्युत वितरण में सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजर क्यों मायने रखता है

आधुनिक बिजली वितरण प्रणालियों को बदलते विद्युत भार, तेजी से वितरित नियंत्रण उपकरण और सुरक्षित संचालन और रखरखाव के लिए सख्त आवश्यकताओं को समायोजित करना चाहिए। वाणिज्यिक भवन, औद्योगिक सुविधाएं, बुनियादी ढांचा परियोजनाएं और स्वचालित उत्पादन लाइनें सभी विद्युत उपकरणों पर निर्भर करती हैं जिन्हें स्पष्ट रूप से व्यवस्थित लेआउट के भीतर स्थापित, एक्सेस और रखरखाव किया जा सकता है। जैसे-जैसे ये सिस्टम विकसित होते हैं, बाड़े का डिज़ाइन विद्युत बुनियादी ढांचे की योजना का एक महत्वपूर्ण हिस्सा बना रहता है।

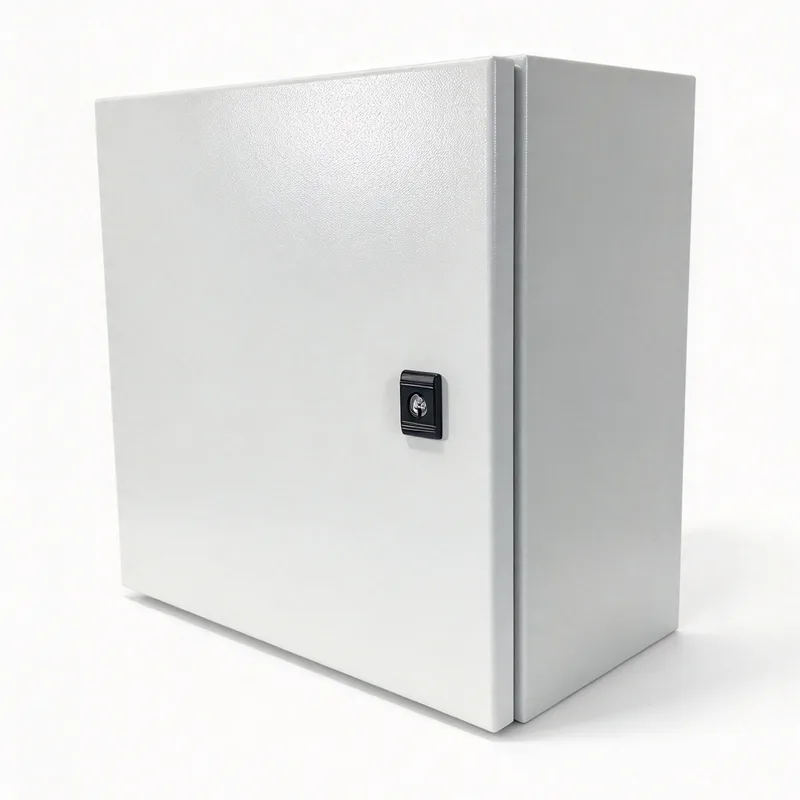

यद्यपि विद्युत बाड़ों को अक्सर सर्किट ब्रेकर, संपर्ककर्ता, टर्मिनल ब्लॉक और नियंत्रण उपकरणों के बाद गौण माना जाता है, उनकी संरचना सीधे उपकरण व्यवस्था, वायरिंग पहुंच, पर्यावरण संरक्षण और रखरखाव प्रक्रियाओं को प्रभावित करती है।सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजरएक संलग्नक प्रारूप का उपयोग किया जाता है जहां विद्युत घटकों को बड़े कैबिनेट की फर्श-स्थान की मांग के बिना समर्पित आवास की आवश्यकता होती है।

आधुनिक विद्युत वितरण में बदलती आवश्यकताएँ

बिजली वितरण अब केंद्रीय आपूर्ति बिंदु से डाउनस्ट्रीम सर्किट तक बिजली पहुंचाने तक सीमित नहीं है। कई इंस्टॉलेशन में अब स्थानीय वितरण बोर्ड, मोटर नियंत्रण, निगरानी उपकरण, संचार इंटरफेस और स्वचालन उपकरण शामिल हैं। ये घटक लोड प्रबंधन, उपकरण निगरानी, ​​​​प्रकाश नियंत्रण और उत्पादन-लाइन संचालन जैसे कार्यों का समर्थन करते हैं।

यह विकास विद्युत प्रणाली डिजाइनरों के लिए व्यावहारिक चुनौतियाँ पैदा करता है। केबल रूटिंग, गर्मी अपव्यय, निरीक्षण और सर्विसिंग के लिए पर्याप्त जगह छोड़ते हुए उपकरण को उपलब्ध स्थापना क्षेत्रों में फिट होना चाहिए। कई विद्युत नियंत्रण बिंदुओं वाली सुविधाओं में, प्रत्येक बाड़े का स्थान केबल की लंबाई, स्थापना जटिलता और रखरखाव के दौरान पहुंच को प्रभावित कर सकता है।

इसलिए संलग्नक का चुनाव व्यापक वितरण डिज़ाइन का हिस्सा बनता है। दीवार पर लगे प्रारूप चयनित स्थानीय नियंत्रण और वितरण व्यवस्थाओं को समायोजित कर सकते हैं जहां दीवार की जगह उपलब्ध है और उपकरण को बड़े फर्श पर खड़े कैबिनेट की आवश्यकता नहीं है। उनकी उपयुक्तता विद्युत असेंबली, घटक आयाम, स्थापना वातावरण और लागू सुरक्षा आवश्यकताओं पर निर्भर करती है।

दीवार पर लगे डिज़ाइन और स्थान का उपयोग

कारखानों, वाणिज्यिक भवनों, उपयोगिता कक्षों और उपकरण क्षेत्रों में फर्श का स्थान एक मूल्यवान संसाधन है। कई अनुप्रयोगों के लिए बड़ी वितरण अलमारियाँ आवश्यक रहती हैं, खासकर जहां उच्च सर्किट घनत्व या पर्याप्त विद्युत उपकरण के लिए अधिक आंतरिक मात्रा की आवश्यकता होती है। हालाँकि, छोटी नियंत्रण असेंबलियाँ उन उपकरणों के करीब स्थापित की जा सकती हैं जिनकी वे सेवा करते हैं।

एक दीवार पर लगा घेरा चयनित विद्युत घटकों को फर्श से दूर रख सकता है और एक परिभाषित स्थापना बिंदु स्थापित कर सकता है। किसी उत्पादन सुविधा में, यह व्यवस्था स्थानीय मशीन नियंत्रण या सहायक वितरण उपकरण के लिए उपयुक्त हो सकती है। एक व्यावसायिक भवन में, यह कुछ प्रकाश नियंत्रण, सेवा सर्किट, या भवन स्वचालन घटकों को समायोजित कर सकता है।

केवल जगह की बचत ही सर्वोत्तम माउंटिंग व्यवस्था का निर्धारण नहीं करती है। दीवार की मजबूती, बढ़ते हार्डवेयर, उपकरण का वजन, केबल-प्रवेश स्थान, दरवाजा खोलने की मंजूरी, और योग्य कर्मियों तक पहुंच सभी स्थापना योजना को प्रभावित करते हैं। बाड़े को भी इस तरह से तैनात किया जाना चाहिए कि यह पैदल मार्ग, आपातकालीन मार्गों या अन्य भवन सेवाओं में बाधा न बने।

संलग्नक संरचना विद्युत संगठन का समर्थन करती है

एक सुनियोजित विद्युत संस्थापन के लिए उसके घटकों को फिट करने के लिए पर्याप्त से अधिक स्थान की आवश्यकता होती है। सर्किट ब्रेकर, टर्मिनल ब्लॉक, रिले, बिजली आपूर्ति और नियंत्रण उपकरणों को एक संगठित आंतरिक लेआउट की आवश्यकता होती है जो सुरक्षित वायरिंग और कुशल निरीक्षण का समर्थन करता है। खराब घटक प्लेसमेंट से कनेक्शन का पता लगाना मुश्किल हो सकता है और समस्या निवारण के लिए आवश्यक समय बढ़ सकता है।

एकल-दरवाजा विन्यास बाड़े के अंदरूनी हिस्से तक एक प्राथमिक पहुंच प्रदान करता है। यह व्यवस्था कॉम्पैक्ट इंस्टॉलेशन में आंतरिक घटकों तक पहुंच को सरल बना सकती है, खासकर जहां उपकरण लेआउट अपेक्षाकृत सीधा है। काज की स्थिति, दरवाज़ा स्विंग, लॉकिंग व्यवस्था, माउंटिंग-प्लेट आयाम, और उपयोग करने योग्य आंतरिक गहराई सभी प्रभावित करते हैं कि उपलब्ध स्थान का प्रभावी ढंग से उपयोग कैसे किया जा सकता है।

The सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजरचयनित विद्युत असेंबलियों के लिए भौतिक आवास के रूप में काम कर सकता है, लेकिन इसकी आंतरिक क्षमता स्थापित किए जा रहे उपकरणों के अनुरूप होनी चाहिए। डिजाइनरों को केबल बेंड रेडियस, वायरिंग डक्ट्स, टर्मिनल एक्सेस, कंडक्टर पृथक्करण, ग्राउंडिंग कनेक्शन और भविष्य के रखरखाव के लिए जगह का ध्यान रखना होगा। एक कॉम्पैक्ट बाहरी हिस्से के परिणामस्वरूप भीड़-भाड़ वाला इंटीरियर नहीं होना चाहिए।

विद्युत सुरक्षा पूर्ण स्थापना पर निर्भर करती है

विद्युत सुरक्षा घटकों, सुरक्षात्मक उपकरणों, बाड़े के निर्माण, स्थापना विधियों और संचालन प्रक्रियाओं के समन्वय द्वारा निर्धारित की जाती है। एक घेरा बिजली के उपकरणों को आसपास के वातावरण से अलग करने में मदद करता है और उचित रूप से डिजाइन और स्थापित होने पर आकस्मिक संपर्क के जोखिम को कम कर सकता है। हालाँकि, बाड़ा अपने आप में हर विद्युत या पर्यावरणीय खतरे के खिलाफ पूर्ण सुरक्षा प्रदान नहीं करता है।

धूल और पानी के प्रवेश से सुरक्षा विशेष रूप से प्रासंगिक है जहां विद्युत उपकरण कार्यशालाओं, संयंत्र कक्षों, सेवा गलियारों या बाहरी स्थानों में संचालित होते हैं। आवश्यक प्रवेश सुरक्षा रेटिंग स्थापना स्थितियों और एक्सपोज़र के स्तर पर निर्भर करती है। दरवाज़े की सील, केबल ग्रंथियां, प्रवेश द्वार, फास्टनरों, और असेंबली कारीगरी पूर्ण स्थापना द्वारा प्राप्त सुरक्षा को प्रभावित कर सकती है।

ग्राउंडिंग और बॉन्डिंग व्यवस्था भी बाड़े के निर्माण और लागू विद्युत आवश्यकताओं के लिए उपयुक्त होनी चाहिए। धातु के बाड़ों को विद्युत निरंतरता बनाए रखने के लिए सुरक्षात्मक बंधन की आवश्यकता हो सकती है, जबकि अन्य निर्माण सामग्री में अलग-अलग डिज़ाइन विचार होते हैं। ओवरकरंट सुरक्षा, कंडक्टर का आकार, इन्सुलेशन, कामकाजी मंजूरी और सुरक्षित अलगाव समग्र प्रणाली के आवश्यक हिस्से बने हुए हैं।

कॉम्पैक्ट वितरण असेंबलियों में थर्मल प्रबंधन

जैसे-जैसे विद्युत प्रणालियाँ अधिक कॉम्पैक्ट होती जाती हैं, ताप प्रबंधन एक तेजी से महत्वपूर्ण डिजाइन विचार बन जाता है। सर्किट सुरक्षा उपकरण, स्विचिंग घटक, ट्रांसफार्मर, बिजली आपूर्ति और अन्य उपकरण ऑपरेशन के दौरान गर्मी उत्पन्न कर सकते हैं। जब कई उपकरण एक प्रतिबंधित बाड़े की मात्रा के भीतर काम करते हैं, तो संचित गर्मी आंतरिक तापमान बढ़ा सकती है।

अत्यधिक तापमान घटक प्रदर्शन, परिचालन जीवन और संवेदनशील इलेक्ट्रॉनिक उपकरणों की स्थिरता को प्रभावित कर सकता है। इसलिए थर्मल योजना को अपेक्षित विद्युत भार, घटक हानि, परिवेश तापमान, बाड़े के आयाम, बढ़ते स्थान और उपलब्ध गर्मी अपव्यय पथ पर विचार करना चाहिए।

वेंटिलेशन उद्घाटन उपयुक्त वातावरण में गर्मी का प्रबंधन करने में मदद कर सकते हैं, लेकिन वे धूल और नमी से सुरक्षा को भी प्रभावित कर सकते हैं। जहां पर्यावरण संरक्षण बनाए रखा जाना चाहिए, वहां वैकल्पिक थर्मल प्रबंधन दृष्टिकोण आवश्यक हो सकते हैं। उपयुक्त डिज़ाइन केवल संलग्नक प्रारूप के बजाय स्थापित घटकों और परिचालन स्थितियों पर निर्भर करता है।

रखरखाव पहुंच और दीर्घकालिक परिचालन दक्षता

रखरखाव की आवश्यकताएं अक्सर प्रारंभिक स्थापना लागत या पदचिह्न के साथ-साथ बाड़े के चयन को भी प्रभावित करती हैं। विद्युत तकनीशियनों को सर्किट की पहचान करने, कनेक्शन का निरीक्षण करने, घटकों को बदलने और अनावश्यक रुकावट के बिना दोषों की जांच करने की आवश्यकता होती है। एक सुलभ संलग्नक लेआउट इन कार्यों का समर्थन कर सकता है और व्यक्तिगत उपकरणों का पता लगाने में लगने वाले समय को कम कर सकता है।

स्पष्ट लेबल, अद्यतन सर्किट शेड्यूल, वायरिंग आरेख और सुसंगत टर्मिनल पहचान हर आकार के इंस्टॉलेशन में महत्वपूर्ण हैं। ये प्रथाएँ उन सुविधाओं में विशेष रूप से मूल्यवान हो जाती हैं जहाँ विद्युत प्रणालियों का रखरखाव विभिन्न टीमों द्वारा किया जाता है या कई वर्षों में संशोधित किया जाता है। व्यवस्थित आंतरिक वायरिंग तकनीशियनों को आने वाली आपूर्ति, सुरक्षात्मक उपकरणों, नियंत्रण सर्किट और जुड़े उपकरणों के बीच संबंध को समझने में भी मदद करती है।

The सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजरनियमित पहुंच का समर्थन कर सकता है जहां इसकी स्थिति और आंतरिक व्यवस्था दरवाजे को पूरी तरह से खोलने और स्थापित उपकरण तक सुरक्षित रूप से पहुंचने की अनुमति देती है। रखरखाव योजना में पर्याप्त कामकाजी मंजूरी, उपयुक्त अलगाव प्रक्रियाएं और एक लेआउट शामिल होना चाहिए जो असंबंधित वायरिंग को परेशान किए बिना निरीक्षण की अनुमति देता है।

लो-वोल्टेज वितरण में मानक और सत्यापन

लो-वोल्टेज वितरण असेंबली तकनीकी और सुरक्षा आवश्यकताओं के अधीन हैं जो उनके इच्छित उपयोग, कॉन्फ़िगरेशन और स्थापना स्थान के साथ भिन्न होती हैं। IEC 61439 श्रृंखला लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबलियों को संबोधित करती है, जिसमें निर्माण, तकनीकी विशेषताओं और सत्यापन से संबंधित आवश्यकताएं शामिल हैं। आईईसी 61439-1 सामान्य नियम प्रदान करता है, जबकि अन्य भाग विशिष्ट असेंबली प्रकारों और अनुप्रयोगों को संबोधित करते हैं।

एक खाली घेरा और एक पूर्ण विद्युत असेंबली अनुपालन के दृष्टिकोण से समकक्ष नहीं हैं। अनुरूपता प्रासंगिक उत्पाद श्रेणी, स्थापित घटकों, असेंबली डिज़ाइन और लागू सत्यापन प्रक्रियाओं पर निर्भर करती है। किसी आवास को केवल इसलिए संपूर्ण वितरण प्रणाली के लिए अनुपालन स्थापित करने वाला नहीं माना जाना चाहिए क्योंकि इसमें विद्युत उपकरण मौजूद हैं।

डिज़ाइन दस्तावेज़ीकरण, घटक रेटिंग, तापमान-वृद्धि पर विचार, सुरक्षात्मक उपाय और स्थापना निर्देश सभी एक उचित रूप से इंजीनियर असेंबली में योगदान करते हैं। स्थानीय विद्युत कोड और परियोजना विनिर्देश विशेष रूप से औद्योगिक सुविधाओं, सार्वजनिक भवनों और विशेष बुनियादी ढांचे में अतिरिक्त आवश्यकताएं पेश कर सकते हैं।

दीवार पर लगे बाड़ों की सतत भूमिका

आधुनिक बिजली वितरण केंद्रीकृत आपूर्ति उपकरणों को उनके द्वारा प्रदान किए जाने वाले लोड और सिस्टम के पास स्थित छोटी असेंबलियों के साथ जोड़ता है। यह व्यवस्था स्थानीय नियंत्रण और सहायक सर्किट के संगठन में सुधार कर सकती है, बशर्ते कि प्रत्येक इंस्टॉलेशन को उसकी विद्युत आवश्यकताओं और ऑपरेटिंग वातावरण के अनुसार डिज़ाइन किया गया हो।

The सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजरप्रासंगिक रहता है जहां एक कॉम्पैक्ट, सुलभ आवास इच्छित उपकरण के लिए उपयुक्त है। इसकी भूमिका तकनीकी के बजाय व्यावहारिक है: यह एक बड़े वितरण वास्तुकला के भीतर चयनित विद्युत घटकों को व्यवस्थित और संरक्षित करने के लिए एक भौतिक संरचना प्रदान करता है।

जैसे-जैसे बिजली के बुनियादी ढांचे का विकास जारी रहेगा, बाड़े का चयन कई मूलभूत इंजीनियरिंग प्राथमिकताओं से जुड़ा रहेगा: स्थान का कुशल उपयोग, सुरक्षित पहुंच, उपयुक्त पर्यावरण संरक्षण, थर्मल प्रदर्शन, स्पष्ट वायरिंग संगठन और रखरखाव। ये कारक यह निर्धारित करने में मदद करते हैं कि क्या एक संलग्नक प्रारूप किसी विशेष स्थापना में फिट बैठता है और पूर्ण विद्युत प्रणाली को उसके सेवा जीवन में कितने प्रभावी ढंग से संचालित किया जा सकता है।
