कैसे सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजर स्मार्ट बिल्डिंग ग्रोथ को सपोर्ट करता है

स्मार्ट इमारतें बदल रही हैं कि विद्युत वितरण, प्रकाश व्यवस्था, हीटिंग, वेंटिलेशन, पहुंच नियंत्रण और ऊर्जा निगरानी प्रणाली कैसे व्यवस्थित की जाती हैं। जैसे-जैसे ये कार्य तेजी से आपस में जुड़ते जा रहे हैं, उनका समर्थन करने वाले भौतिक बुनियादी ढांचे को तेजी से सीमित भवन स्थानों के भीतर अधिक नियंत्रण उपकरणों, संचार इंटरफेस और विद्युत सर्किट को समायोजित करना होगा। इसलिए विद्युत बाड़े स्मार्ट बिल्डिंग डिज़ाइन का एक महत्वपूर्ण हिस्सा बने हुए हैं, जो उपकरण सुरक्षा, रखरखाव पहुंच और सिस्टम संगठन का समर्थन करते हुए विद्युत घटकों के लिए एक परिभाषित स्थान प्रदान करते हैं।

स्मार्ट बिल्डिंग डेवलपमेंट विद्युत बुनियादी ढांचे को नया आकार दे रहा है

आधुनिक भवन स्वचालन उन प्रणालियों के बीच समन्वय पर निर्भर करता है जिन्हें पारंपरिक रूप से अलग-अलग डिजाइन और संचालित किया जाता था। प्रकाश नियंत्रण, एचवीएसी उपकरण, पहुंच नियंत्रण उपकरण, अग्नि सुरक्षा इंटरफेस और ऊर्जा प्रबंधन प्रणालियां भवन प्रबंधन प्लेटफार्मों के माध्यम से सूचनाओं का आदान-प्रदान कर सकती हैं। यह एकीकरण स्पष्ट रूप से संरचित विद्युत प्रतिष्ठानों के महत्व को बढ़ाता है, विशेष रूप से वाणिज्यिक भवनों, कार्यालयों, आवासीय परिसरों, अस्पतालों और औद्योगिक सुविधाओं में।

परिवर्तन में केवल अधिक डिजिटल डिवाइस जोड़ना शामिल नहीं है। इसमें बिजली वितरण, नियंत्रण वायरिंग, उपकरण पृथक्करण, गर्मी अपव्यय और निरीक्षण के लिए पहुंच पर भी सावधानीपूर्वक विचार करने की आवश्यकता है। विद्युत घटकों को व्यवस्थित किया जाना चाहिए ताकि इंस्टॉलेशन टीमें सर्किट की पहचान कर सकें, कनेक्शन का पता लगा सकें और आसन्न सिस्टम को अनावश्यक रूप से बाधित किए बिना रखरखाव कर सकें।

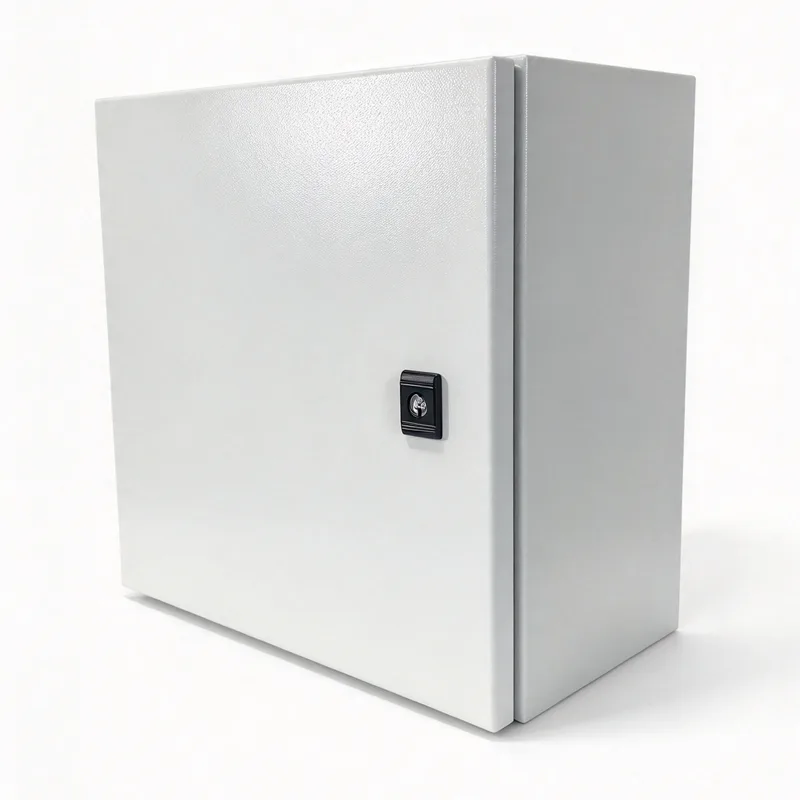

इस संदर्भ में,सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजरउन प्रतिष्ठानों के लिए एक व्यावहारिक संलग्नक प्रारूप का प्रतिनिधित्व करता है जहां विद्युत या नियंत्रण उपकरण को मूल्यवान फर्श स्थान पर कब्जा किए बिना एक समर्पित, सुलभ आवास की आवश्यकता होती है। इसकी उपयुक्तता उपकरण आयाम, स्थापना वातावरण, सुरक्षा आवश्यकताओं और नियोजित सिस्टम विस्तार पर निर्भर करती है।

वॉल-माउंटेड इंस्टालेशन जगह की कमी को दूर करता है

स्मार्ट बिल्डिंग परियोजनाओं में अंतरिक्ष उपयोग एक आवर्ती विचार है। विद्युत उपकरणों को सेवा गलियारों, उपकरण कक्षों, उपयोगिता क्षेत्रों, संयंत्र कक्षों और इसके द्वारा नियंत्रित प्रणालियों के पास निर्दिष्ट दीवार स्थानों पर स्थापित करने की आवश्यकता हो सकती है। फ़्लोर-स्टैंडिंग अलमारियाँ बड़े प्रतिष्ठानों के लिए उपयुक्त हो सकती हैं, लेकिन दीवार पर लगे निर्माण से छोटी वितरण और नियंत्रण व्यवस्था को लाभ हो सकता है।

एक उपयुक्त दीवार पर एक घेरा लगाने से फर्श की जगह सुरक्षित रह सकती है और बिजली के उपकरणों के लिए एक सुसंगत स्थान स्थापित हो सकता है। एकाधिक नियंत्रण क्षेत्रों वाली इमारतों में, एक वितरित व्यवस्था कुछ वायरिंग मार्गों को छोटा कर सकती है और स्थानीय निरीक्षण को अधिक सुविधाजनक बना सकती है। ये फायदे स्वचालित नहीं हैं: प्रत्येक इंस्टॉलेशन के लिए केबल रूटिंग, एक्सेस क्लीयरेंस, संरचनात्मक समर्थन और आंतरिक घटकों तक पहुंचने की आवश्यकता का मूल्यांकन किया जाना चाहिए।

एकल-दरवाजा कॉन्फ़िगरेशन संलग्न उपकरणों तक सीधी पहुंच बिंदु प्रदान करता है। उद्घाटन की दिशा, उपलब्ध कामकाजी मंजूरी, काज व्यवस्था और दरवाजा प्रतिधारण तंत्र इस बात को प्रभावित कर सकते हैं कि तकनीशियन कितनी आसानी से टर्मिनलों का निरीक्षण करते हैं, घटकों को बदलते हैं, या सर्किट पहचान को सत्यापित करते हैं। ये व्यावहारिक विवरण विशेष रूप से प्रासंगिक हो जाते हैं जहां बाड़े संकीर्ण सेवा क्षेत्रों में या अन्य भवन प्रणालियों के साथ स्थापित किए जाते हैं।

उपकरण सुरक्षा कनेक्टेड इमारतों के केंद्र में रहती है

कनेक्टिविटी से भौतिक सुरक्षा की आवश्यकता कम नहीं होती है। नियंत्रक, रिले, सर्किट सुरक्षा उपकरण, टर्मिनल ब्लॉक, बिजली आपूर्ति और संचार घटक धूल, नमी, आकस्मिक संपर्क, कंपन या तापमान परिवर्तन से प्रभावित हो सकते हैं। एक घेरा इन घटकों के चारों ओर एक भौतिक सीमा स्थापित करने में मदद करता है, लेकिन सुरक्षा का स्तर इसके निर्माण और सत्यापित पर्यावरणीय रेटिंग पर निर्भर करता है।

बाड़े की सामग्री, दरवाज़े की सील, केबल-प्रवेश व्यवस्था, माउंटिंग विधि, और वेंटिलेशन डिज़ाइन सभी किसी विशेष स्थान के लिए उपयुक्तता को प्रभावित करते हैं। एक साफ इनडोर विद्युत कक्ष में एक स्थापना एक नम उपयोगिता स्थान, एक धूल भरे संयंत्र कक्ष, या एक खुले बाहरी क्षेत्र में एक स्थापना से भिन्न स्थितियां प्रस्तुत करती है। इसलिए निर्दिष्ट प्रवेश सुरक्षा रेटिंग को बाड़े की उपस्थिति से अनुमान लगाने के बजाय वास्तविक साइट स्थितियों के अनुरूप होना चाहिए।

थर्मल प्रबंधन एक और महत्वपूर्ण विचार है। स्मार्ट बिल्डिंग नियंत्रण सीमित मात्रा में कई बिजली आपूर्ति, स्विचिंग डिवाइस, संचार मॉड्यूल और अन्य गर्मी पैदा करने वाले घटकों को जोड़ सकते हैं। यदि गर्मी पर्याप्त रूप से नष्ट नहीं हो सकती है, तो आंतरिक तापमान बढ़ सकता है और घटक प्रदर्शन या सेवा जीवन को प्रभावित कर सकता है। डिज़ाइन के दौरान उपकरण लोडिंग, बाड़े के आयाम, परिवेश का तापमान, रिक्ति और वेंटिलेशन प्रावधानों का एक साथ मूल्यांकन किया जाना चाहिए।

एकीकरण के लिए भौतिक आवास से कहीं अधिक की आवश्यकता होती है

एक स्मार्ट बिल्डिंग परिक्षेत्र को इसके अंदर स्थापित उपकरणों की भौतिक और विद्युत आवश्यकताओं को समायोजित करना चाहिए। नेटवर्क वाले नियंत्रकों को संचार केबलों की आवश्यकता हो सकती है, जबकि स्विचिंग उपकरण और बिजली आपूर्ति के लिए उचित आकार के कंडक्टर और उपयुक्त टर्मिनल व्यवस्था की आवश्यकता होती है। डिजाइनरों को केबल मोड़ त्रिज्या, वायरिंग नलिकाएं, कंडक्टर पृथक्करण, ग्राउंडिंग, पहचान लेबल और कनेक्शन बिंदुओं तक सुरक्षित पहुंच का ध्यान रखना चाहिए।

The सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजरइन तत्वों को व्यवस्थित करने के लिए एक परिभाषित संरचना प्रदान कर सकता है, लेकिन अकेले संलग्नक किसी इंस्टॉलेशन को बुद्धिमान या अनुपालन योग्य नहीं बनाता है। स्वचालन क्षमता चयनित नियंत्रण उपकरणों, संचार वास्तुकला, सॉफ्टवेयर, सेंसर और व्यापक भवन प्रबंधन प्रणाली के साथ एकीकरण से आती है। आवास अपने भौतिक घटकों की सुरक्षा और आयोजन करके इस व्यवस्था का समर्थन करता है।

भविष्य में होने वाले बदलावों के लिए योजना बनाना भी उतना ही महत्वपूर्ण है। बिल्डिंग सिस्टम में बाद में अतिरिक्त अधिभोग सेंसर, ऊर्जा मीटर, प्रकाश सर्किट या संचार इंटरफेस शामिल हो सकते हैं। उपयुक्त आंतरिक स्थान छोड़ने और स्पष्ट वायरिंग लेआउट प्रदान करने से संशोधन आसान हो सकते हैं। हालाँकि, विस्तार बाड़े की भौतिक क्षमता, विद्युत रेटिंग, थर्मल सीमा और लागू सुरक्षा आवश्यकताओं के भीतर रहना चाहिए।

मानक और सत्यापन गाइड संलग्नक चयन

स्थापना सुविधा के साथ-साथ विद्युत सुरक्षा और असेंबली सत्यापन पर भी विचार किया जाना चाहिए। IEC 61439 श्रृंखला निर्माण, तकनीकी विशेषताओं और सत्यापन आवश्यकताओं सहित लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबली को संबोधित करती है। आईईसी 61439-3:2024 विशेष रूप से अपने परिभाषित दायरे के भीतर सामान्य व्यक्तियों द्वारा संचालित किए जाने वाले वितरण बोर्डों को संबोधित करता है। कोई विशेष इंस्टॉलेशन इन आवश्यकताओं के अंतर्गत आता है या नहीं यह उपकरण कॉन्फ़िगरेशन और इच्छित अनुप्रयोग पर निर्भर करता है।

एक बाड़े को असेंबली मानक के अनुरूप केवल इसलिए वर्णित नहीं किया जाना चाहिए क्योंकि इसका उपयोग विद्युत घटकों को रखने के लिए किया जाता है। संपूर्ण असेंबली, इसके इच्छित उपयोग और प्रासंगिक सत्यापन आवश्यकताओं का मूल्यांकन किया जाना चाहिए। डिजाइनरों को लागू स्थानीय विद्युत कोड, ग्राउंडिंग व्यवस्था, ओवरकरंट सुरक्षा, कामकाजी मंजूरी और स्थापना निर्देशों पर भी विचार करना चाहिए।

स्मार्ट इमारतों के लिए, दस्तावेज़ीकरण विशेष रूप से उपयोगी है क्योंकि विभिन्न तकनीकी टीमों द्वारा कई सिस्टम स्थापित, संशोधित और रखरखाव किए जा सकते हैं। स्पष्ट सर्किट शेड्यूल, घटक लेबल, वायरिंग आरेख और रखरखाव रिकॉर्ड समस्या निवारण के दौरान अस्पष्टता को कम कर सकते हैं। सुसंगत दस्तावेज़ीकरण विद्युत ऊर्जा सर्किट को कम-वोल्टेज नियंत्रण और संचार कनेक्शन से अलग करने में भी मदद करता है।

रखरखाव और जीवनचक्र योजना डिजाइन को प्रभावित करती है

भवन स्वचालन उपकरण से किसी सुविधा के पूरे परिचालन जीवन के दौरान सुलभ रहने की उम्मीद की जाती है। सेंसर जोड़े जा सकते हैं, नियंत्रक बदले जा सकते हैं, संचार मॉड्यूल अद्यतन किए जा सकते हैं, और सिस्टम विकसित होने पर विद्युत कनेक्शन का निरीक्षण किया जा सकता है। एक संलग्नक लेआउट जो स्पष्ट पहचान और सुरक्षित पहुंच का समर्थन करता है, इन कार्यों को सरल बना सकता है, हालांकि रखरखाव के परिणाम स्थापना गुणवत्ता और दस्तावेज़ीकरण पर भी निर्भर करते हैं।

बाड़े का स्थान परिचालन पहुंच और पर्यावरणीय जोखिम दोनों को प्रतिबिंबित करना चाहिए। तकनीशियनों को दरवाजा खोलने और अधिकृत कार्य करने के लिए पर्याप्त मंजूरी की आवश्यकता होती है, जबकि स्थापना को आपातकालीन मार्गों, उपकरण आंदोलन, या अन्य भवन सेवाओं में बाधा डालने से बचना चाहिए। अनावश्यक तनाव को सीमित करने और पर्यावरण संरक्षण के इच्छित स्तर को संरक्षित करने के लिए केबल प्रविष्टियों की व्यवस्था की जानी चाहिए।

जीवनचक्र योजना में स्थापना वातावरण के लिए उपयुक्त सामग्री और फिनिश का चयन करना भी शामिल है। संक्षारण जोखिम, सफाई प्रक्रियाएं, आर्द्रता और संभावित यांत्रिक प्रभाव दीर्घकालिक उपयुक्तता को प्रभावित कर सकते हैं। बदलती अधिभोग या नियंत्रण आवश्यकताओं वाली इमारतों के लिए, आंतरिक व्यवस्था का निरीक्षण और संशोधित करने की क्षमता प्रारंभिक स्थापना पदचिह्न जितनी महत्वपूर्ण हो सकती है।

स्मार्ट बिल्डिंग ग्रोथ में कॉम्पैक्ट एनक्लोजर की एक निश्चित भूमिका है

भवन स्वचालन के विस्तार से केंद्रीय वितरण उपकरण से लेकर व्यक्तिगत क्षेत्रों की सेवा करने वाले छोटे नियंत्रण बिंदुओं तक समन्वित विद्युत बुनियादी ढांचे का महत्व बढ़ रहा है। दीवार पर लगे बाड़े इस वास्तुकला का समर्थन कर सकते हैं जहां स्थानीय उपकरणों को व्यवस्थित आवास और सुविधाजनक पहुंच की आवश्यकता होती है, बशर्ते कि स्थापना की स्थिति और घटक आवश्यकताएं उपयुक्त हों।

The सिंगल डोर वॉल माउंटेड इलेक्ट्रिकल एनक्लोजरइसे एक स्टैंडअलोन स्मार्ट बिल्डिंग तकनीक के बजाय व्यापक विद्युत डिजाइन के भीतर एक तत्व के रूप में समझा जाना सबसे अच्छा है। इसका व्यावहारिक मूल्य उचित आकार, सुरक्षा रेटिंग, थर्मल विचार, वायरिंग संगठन और स्थापित उपकरणों के साथ संगतता पर निर्भर करता है। चूंकि कनेक्टेड इमारतें बिजली, नियंत्रण और निगरानी कार्यों को एकीकृत करना जारी रखती हैं, ये मूलभूत संलग्नक आवश्यकताएं सिस्टम सुरक्षा, रखरखाव और दीर्घकालिक परिचालन लचीलेपन से निकटता से जुड़ी रहती हैं।
