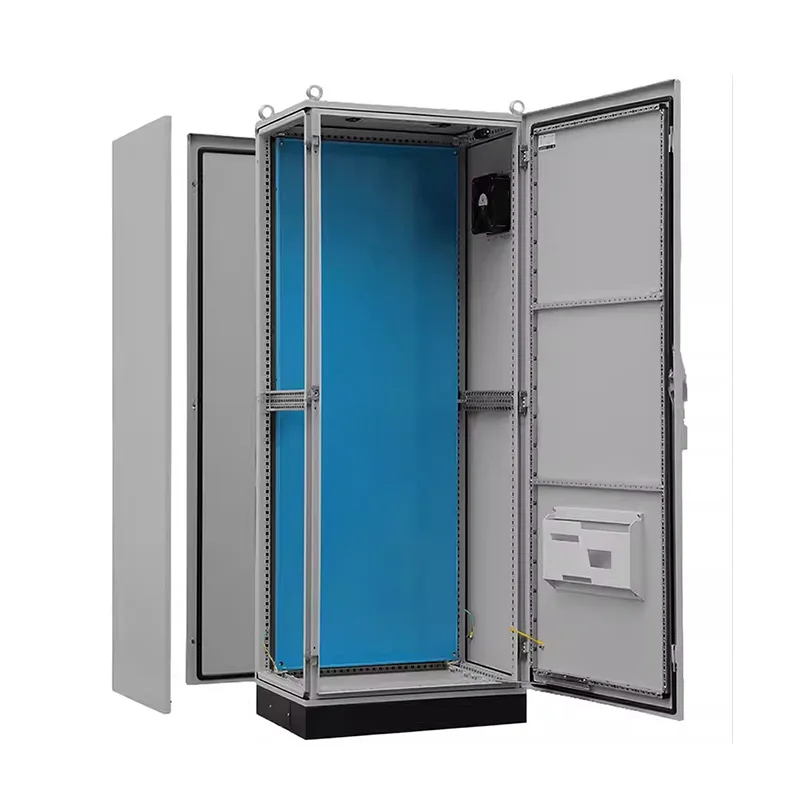

पीएस नाइन-फोल्ड प्रोफाइल पावर डिस्ट्रीब्यूशन कैबिनेट

पीएस नाइन-फोल्ड प्रोफाइल पावर डिस्ट्रीब्यूशन कैबिनेट अलग करने योग्य और कनेक्ट करने में आसान है। यदि आपके प्रोजेक्ट के लिए एक जटिल और बड़ी मल्टी-कैबिनेट प्रणाली की आवश्यकता है, तो आप शांगमिंग से संपर्क कर सकते हैं और हमें अपना प्रत्यक्ष बिक्री आपूर्तिकर्ता बनने दें। हम गैर-मानक अनुकूलन का समर्थन करते हैं।

तकनीकी मापदंड

ऑर्डर देने की विशिष्टताएँ

उत्पाद लाभ

पीएस नाइन-फोल्ड प्रोफाइल पावर डिस्ट्रीब्यूशन कैबिनेट उच्च शक्ति और उच्च विश्वसनीयता का दावा करता है, और विस्तार के लिए किसी कैबिनेट संशोधन की आवश्यकता नहीं है। यह 15 वर्ष से अधिक का सेवा जीवन प्रदान करता है। इसके अलावा, शैंगमिंग के उत्पाद अन्य लाभ भी प्रदान करते हैं, जो उन्हें एक उपयुक्त विकल्प बनाते हैं।

I. संरचनात्मक लाभ

पीएस कैबिनेट कॉलम नौ सटीक सीएनसी मोड़ से गुजरता है, जिससे एक बहु-प्रबलित बंद खंड बनता है। यह पांच-गुना मोड़ डिजाइन की तुलना में झुकने और मरोड़ वाली कठोरता को 40% से अधिक बढ़ा देता है, जिससे यह हेवी-ड्यूटी फ्रेम सर्किट ब्रेकर, ड्राई-टाइप ट्रांसफार्मर और उच्च-शक्ति आवृत्ति कनवर्टर्स का समर्थन करने में सक्षम हो जाता है।

यह सुविधा हमारे उत्पादों को जहाज निर्माण, खनन और रेल परिवहन जैसे उच्च-कंपन वातावरण के लिए उपयुक्त बनाती है, जिससे वेल्ड थकान क्रैकिंग का खतरा समाप्त हो जाता है।

3-4 माउंटिंग सतहों (सामने, पीछे और आंतरिक पक्ष) के साथ, सभी 25 मिमी अंतरराष्ट्रीय मानक छेद के साथ पूर्व-ड्रिल किए गए, यह किसी भी ऊंचाई और किसी भी सतह पर डीआईएन रेल, पीएलसी बैकप्लेन और पावर मॉड्यूल का समर्थन करता है, जो लचीले लेआउट और त्रि-आयामी, मॉड्यूलर केबलिंग की अनुमति देता है।

द्वितीय. कार्यात्मक लाभ

संक्षेप में, पीएस वितरण कैबिनेट बिजली, नियंत्रण और निगरानी कार्यों को एकीकृत करता है, मुख्य आने वाली लाइनों और शाखा बिजली वितरण, मोटर नियंत्रण सर्किट और बुद्धिमान इकाइयों को जोड़ता है, जिससे एक अलग नियंत्रण बॉक्स की आवश्यकता समाप्त हो जाती है।

भविष्य की बुद्धिमान विस्तार क्षमताओं के लिए, हमने पर्याप्त इंटरफेस और इंस्टॉलेशन स्थान आरक्षित किए हैं, जो दूरस्थ निगरानी का समर्थन करते हैं और आवश्यकतानुसार भविष्य के विस्तार और समानता की अनुमति देते हैं।

धातु विभाजन पैनल डिज़ाइन नियंत्रण संकेतों पर आवृत्ति कनवर्टर्स जैसे हस्तक्षेप स्रोतों के प्रभाव को प्रभावी ढंग से दबा देता है।

तृतीय. दक्षता लाभ

एक पेशेवर चीन निर्माता के रूप में, शांगमिंग तेजी से अनुकूलन और लचीली प्रतिक्रिया प्रदान करता है। हम एक इकाई से शुरू होने वाले ऑर्डर का समर्थन करते हैं; गैर-मानक आकार, सामग्री और सुरक्षा स्तरों को आवश्यकतानुसार कॉन्फ़िगर किया जा सकता है। समाधान विनिर्देश और उत्पादन प्रक्रिया के दौरान, हम साइट पर दोबारा काम करने से बचने के लिए आपकी पुष्टि के लिए नमूने प्रदान करेंगे

25 मिमी मानकीकृत इंटरफ़ेस श्नाइडर इलेक्ट्रिक और एबीबी जैसे मुख्यधारा ब्रांडों के साथ संगत है; केबल प्रवेश और निकास छेद अंतरराष्ट्रीय मानक ग्रंथियों के साथ संगत हैं, जो कुशल स्थापना और समानांतरता सुनिश्चित करते हैं।

वास्तविक स्थापना में, पीएस कैबिनेट वेल्डिंग की आवश्यकता को समाप्त करते हुए सभी बोल्टेड कनेक्शन का उपयोग करता है। ऑन-साइट असेंबली त्वरित है, कई अलमारियाँ निर्बाध रूप से जोड़ी जा सकती हैं, और बसबार कनेक्शन सुविधाजनक है, जिससे निर्माण अवधि 30% कम हो जाती है।

अपनी आवश्यकताओं के लिए वितरण कैबिनेट को कैसे अनुकूलित करें?

शांगमिंग का अपना कारखाना है और यह विभिन्न आकारों में पीएस 90% फोल्डिंग वितरण कैबिनेट प्रदान कर सकता है। हम गैर-मानक अनुकूलन का भी समर्थन करते हैं। हम आपको व्यापक बिक्री-पूर्व विश्लेषण और समाधान विशिष्टताएँ प्रदान करेंगे। आप निम्नलिखित सुझावों के आधार पर यह भी विचार कर सकते हैं कि आपका समाधान आपके प्रोजेक्ट के लिए उपयुक्त है या नहीं:

चरण 1: मुख्य आवश्यकताओं को परिभाषित करें

अनुप्रयोग परिदृश्य: जल पंप नियंत्रण के लिए? फोटोवोल्टिक पावर कॉम्बिनर? प्रोडक्शन लाइन? डेटा सेंटर? आउटडोर पम्पिंग स्टेशन?

विद्युत पैरामीटर: सिस्टम वोल्टेज (220V/380V/480V) क्या है? मुख्य आने वाली धारा? सर्किट की संख्या? क्या इसमें मोटर लोड शामिल है?

नियंत्रण कार्य: क्या स्वचालित स्टार्ट/स्टॉप, रिमोट मॉनिटरिंग, बीए लिंकेज, या पीएलसी नियंत्रण आवश्यक है?

स्थापना वातावरण: इनडोर/आउटडोर? तापमान/आर्द्रता सीमा? क्या इसमें संक्षारण, धूल या कंपन है?

सुरक्षा आवश्यकताएँ: किस सुरक्षा स्तर की आवश्यकता है? क्या स्टेनलेस स्टील सामग्री की आवश्यकता है?

प्रमाणन मानक: किन मानकों को पूरा किया जाना चाहिए?

कृपया ध्यान दें: मौजूदा चित्र, फ़ोटो या समान प्रोजेक्ट केस अध्ययन प्रदान करने से हमारी संचार दक्षता में सुधार होगा।

चरण 2: सही कैबिनेट प्लेटफ़ॉर्म चुनना

विभिन्न बुनियादी कैबिनेट प्रकार विभिन्न आवश्यकताओं को पूरा करते हैं। यदि आपको एकीकृत शक्ति और नियंत्रण की आवश्यकता है, तो हम पीएस 90% फोल्डिंग वितरण कैबिनेट की अनुशंसा करते हैं।

अन्य मुख्य आवश्यकताएँ? हमसे अभी संपर्क करें!

चरण 3: समाधान की पुष्टि

शांगमिंग मुफ्त तकनीकी सहायता प्रदान करता है, जिसमें विद्युत योजना डिजाइन, अनुशंसित उचित सर्किट डिवीजन, 3 डी संरचना पुष्टि, नमूना पुष्टि और भविष्य में उपयोग और विस्तार के लिए वास्तविक बुद्धिमान फ़ंक्शन एकीकरण शामिल है।

नमूना पुष्टि के बाद, हम बड़े पैमाने पर उत्पादन की व्यवस्था करेंगे। 5+ स्वचालित उत्पादन लाइनों के साथ, हमारी मासिक क्षमता 3000+ इकाइयों तक पहुँच जाती है। अनुकूलित उत्पादों को 20-30 दिनों के भीतर वितरित किया जा सकता है, और तत्काल ऑर्डर का जवाब 72 घंटों के भीतर दिया जाएगा।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: नौ गुना प्रोफ़ाइल क्या है? यह नियमित प्रोफ़ाइल से किस प्रकार बेहतर है?

उत्तर: एक एकल स्टील प्लेट को कैबिनेट फ्रेम में नौ बार सटीक रूप से मोड़कर नौ गुना प्रोफ़ाइल बनाई जाती है।

चार-गुना या पांच-गुना प्रोफाइल की तुलना में, नौ-गुना संरचना काफी मजबूत झुकने और मरोड़ प्रतिरोध प्रदान करती है, जिसमें एक कैबिनेट 800 किग्रा-1000 किग्रा के स्थिर भार को झेलने में सक्षम है। प्रोफ़ाइल 25 मिमी की दूरी पर बढ़ते छेद से ढकी हुई है, जिससे ऑन-साइट ड्रिलिंग के बिना विभिन्न सहायक उपकरण की स्थापना की अनुमति मिलती है।

प्रश्न: क्या पीएस कैबिनेट को अनिश्चित काल के लिए जोड़ा जा सकता है? सीलिंग की गारंटी कैसे दी जाती है?

उत्तर: हाँ. पीएस कैबिनेट को साइड पैनल को हटाकर और विशेष संयोजन कनेक्टर्स का उपयोग करके क्षैतिज रूप से जोड़ा जा सकता है।

सुरक्षा रेटिंग सुनिश्चित करने के लिए, अलमारियाँ जोड़ते समय फ्रेम जोड़ों पर एक समर्पित संयोजन सीलिंग पट्टी का उपयोग किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि संयोजन के बाद सुरक्षा रेटिंग IP55 पर बनी रहे।

प्रश्न: आपके PS कैबिनेट की सुरक्षा रेटिंग IP66 के बजाय IP55 क्यों है?

उत्तर: क्योंकि पीएस कैबिनेट में एक मॉड्यूलर असेंबली संरचना होती है, साइड और टॉप दोनों पैनल हटाने योग्य होते हैं, जिसके परिणामस्वरूप अधिक सीम होते हैं।

IP55 किसी भी दिशा से धूल और पानी के स्प्रे का सामना करने के लिए पर्याप्त है, जो 95% औद्योगिक वातावरण के लिए पर्याप्त है।

यदि आपके पर्यावरण को बार-बार उच्च दबाव वाले पानी से धोने की आवश्यकता होती है, यानी IP66 सुरक्षा रेटिंग की आवश्यकता होती है, तो हम एकीकृत रूप से वेल्डेड ES पांच-गुना कैबिनेट चुनने की सलाह देते हैं।
