XL-21 लो वोल्टेज विद्युत वितरण कैबिनेट

XL-21 लो वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट एक चीनी निर्माता शांगमिंग द्वारा प्रदान किया जाता है। हमारे पास 3,000 इकाइयों से अधिक की मासिक उत्पादन क्षमता के साथ पूर्ण उत्पादन क्षमताएं हैं। हम कस्टम ड्राइंग, घटक खरीद और फ़ैक्टरी परीक्षण का समर्थन करते हैं। समाधान विकसित करने के लिए किसी भी समय हमसे संपर्क करने के लिए आपका स्वागत है।

उत्पाद संरचना

XL-21 लो-वोल्टेज बिजली वितरण कैबिनेट में पूरी तरह से संलग्न, स्थिर और लंबवत रूप से विभाजित संरचनात्मक डिजाइन है, जो सादगी, विश्वसनीयता और रखरखाव में आसानी को प्राथमिकता देता है।

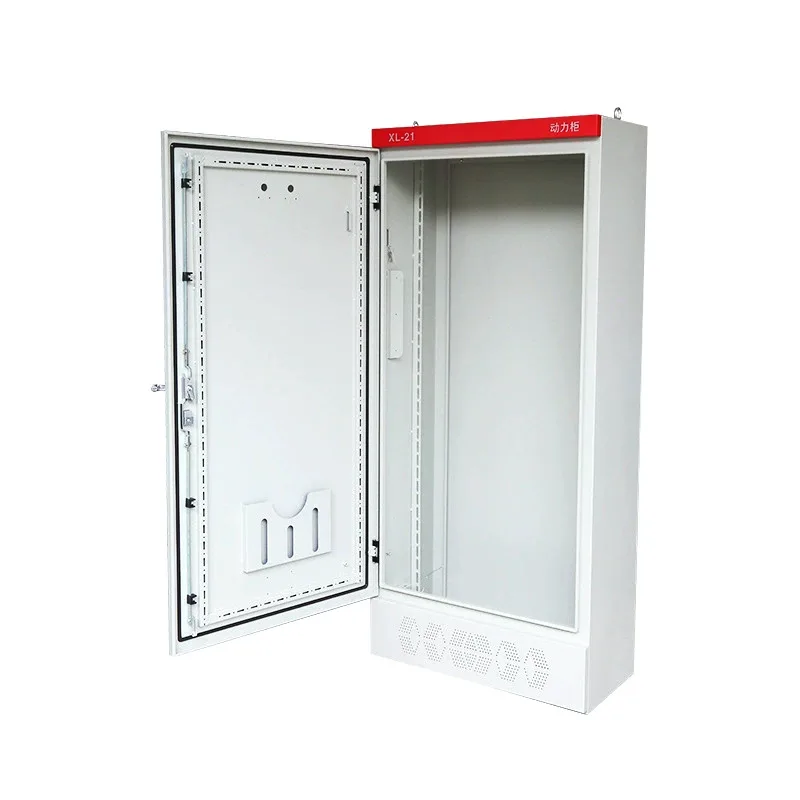

1. कैबिनेट बाहरी

XL-21 कैबिनेट का निर्माण कोल्ड-रोल्ड स्टील शीट से किया गया है, जो मुड़ी हुई और वेल्डेड है, जो भारी सर्किट ब्रेकरों और बसबारों को सहारा देने के लिए पर्याप्त कठोरता प्रदान करती है। सुरक्षात्मक दरवाजा एक एकल-उद्घाटन डिज़ाइन है जिसका उद्घाटन कोण 110° से अधिक है। डस्टप्रूफ प्रदर्शन को बढ़ाने के लिए दरवाजे के किनारों के चारों ओर पॉलीयुरेथेन सीलिंग स्ट्रिप्स लगाई जाती हैं।

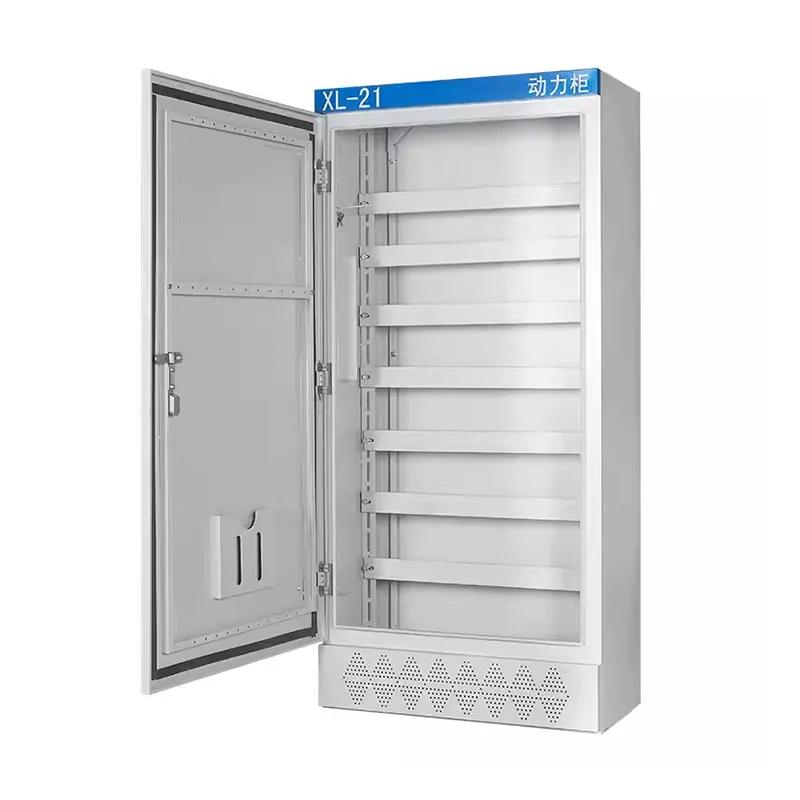

आंतरिक किनारों में छिद्रों के साथ ऊर्ध्वाधर प्रोफाइल हैं, जो घटक आयामों के अनुसार बीम और माउंटिंग प्लेटों के समायोजन की सुविधा प्रदान करते हैं।

2. आंतरिक लेआउट

हालाँकि XL-21 एक एकल, एकीकृत स्थान है, इसे कई कार्यात्मक क्षेत्रों में विभाजित किया गया है:

शीर्ष बसबार क्षेत्र: मुख्य आने वाली बसबार कैबिनेट के शीर्ष पर स्थित है, जो इंसुलेटर से सुरक्षित है, और तांबे के बसबारों के क्षैतिज या ऊर्ध्वाधर विस्तार का समर्थन करती है।

केंद्रीय घटक क्षेत्र: यह मुख्य क्षेत्र है, जिसका उपयोग डिस्कनेक्ट स्विच, सर्किट ब्रेकर, संपर्ककर्ता, थर्मल रिले इत्यादि स्थापित करने के लिए किया जाता है।

निचला वायरिंग क्षेत्र: केबल प्रवेश के लिए नीचे पर्याप्त स्थान प्रदान किया गया है, और समर्पित न्यूट्रल और ग्राउंड बसबार शामिल हैं।

3. बॉटम और केबल इन/आउट डिज़ाइन

वितरण कैबिनेट के निचले भाग में एक बड़ा, हटाने योग्य पैनल है जिसे केबलों की संख्या के आधार पर उद्घाटन के साथ अनुकूलित किया जा सकता है, और केबल शीथ के साथ उपयोग किया जा सकता है।

जमीन से कैबिनेट की ऊंचाई बढ़ाने, नमी से सुरक्षा प्रदान करने और फोर्कलिफ्ट संचालन की सुविधा प्रदान करने के लिए 50-100 मिमी ऊंचा चैनल स्टील बेस लगाया जा सकता है।

उत्पाद लाभ

1. व्यापक आवेदन

XL-21 लो वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट में क्लासिक लो-वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट संरचना है। इसकी परिपक्व तकनीक और उच्च मानकीकरण ने इसे कारखानों, निर्माण परियोजनाओं और नगरपालिका परियोजनाओं में व्यापक रूप से उपयोग किया है, इसकी विश्वसनीयता लंबे समय से साबित हुई है।

2. विद्युत भार वितरण के लिए उपयुक्त

एक पेशेवर निर्माता के रूप में, शांगमिंग मोटर, पंप, पंखे और अन्य बिजली उपकरणों के लिए बिजली आपूर्ति प्रणाली डिजाइन करते हैं। उत्पादों में उत्कृष्ट वर्तमान वहन क्षमता होती है, वे लगातार काम कर सकते हैं, और उच्च-लोड अनुप्रयोगों की मांगों को पूरा कर सकते हैं।

3. मजबूत और टिकाऊ

कार्बन स्टील, गैल्वनाइज्ड स्टील और स्टेनलेस स्टील सहित कई सामग्रियां उपलब्ध हैं। उपयोग की गई सामग्री के बावजूद, कैबिनेट का संरचनात्मक डिजाइन पर्याप्त ताकत और प्रभाव प्रतिरोध सुनिश्चित करता है, जो इसे औद्योगिक वातावरण में दीर्घकालिक उपयोग के लिए उपयुक्त बनाता है।

4. सुविधाजनक रखरखाव

पावर कैबिनेट के आंतरिक विद्युत घटकों को स्पष्ट सर्किट के साथ व्यवस्थित रूप से व्यवस्थित किया गया है। इसमें एक दाहिने हाथ का दरवाज़ा है, जिसमें चाकू स्विच ऑपरेटिंग हैंडल कैबिनेट के सामने ऊपरी दाहिने कॉलम पर स्थित है। मापने के उपकरण और सिग्नल बिजली की आपूर्ति दरवाजे पर लगाई जाती है, जिससे आसान निरीक्षण और रखरखाव के लिए दरवाजा खुला होने पर पूर्ण एक्सपोज़र मिलता है।

5. मजबूत अनुकूलता

हमारे XL-21 लो-वोल्टेज वितरण कैबिनेट को विभिन्न परियोजनाओं की जरूरतों को पूरा करने के लिए विभिन्न नियंत्रण और सुरक्षा योजनाओं के अनुकूल सर्किट ब्रेकर, संपर्ककर्ता और थर्मल रिले जैसे मुख्यधारा के विद्युत घटकों के साथ लचीले ढंग से कॉन्फ़िगर किया जा सकता है।

6. लागत लाभ

दराज कैबिनेट जैसी जटिल संरचनाओं की तुलना में, XL-21 वितरण कैबिनेट में एक सरल संरचना और नियंत्रणीय विनिर्माण लागत है, जो इसे लागत-प्रभावशीलता और स्थिरता के लिए उच्च आवश्यकताओं वाली परियोजनाओं के लिए आदर्श बनाती है।

XL-21 वितरण कैबिनेट के लिए स्थापना पर्यावरण आवश्यकताएँ क्या हैं?

यह XL-21 लो वोल्टेज पावर डिस्ट्रीब्यूशन कैबिनेट मुख्य रूप से तीन-चरण तीन-तार और तीन-चरण चार-तार बिजली प्रणालियों में 50 हर्ट्ज की एसी आवृत्ति और बिजली और प्रकाश वितरण के लिए 500V से कम वोल्टेज के साथ उपयोग किया जाता है। अपना प्रोजेक्ट या वास्तविक इंस्टॉलेशन शुरू करने से पहले, आप इंस्टॉलेशन वातावरण निर्धारित कर सकते हैं। निर्माता के रूप में, हम निम्नलिखित सुझाव देते हैं:

1. परिवेश का तापमान

सामान्य ऑपरेटिंग तापमान: -5℃ से +40℃;

24 घंटों में औसत तापमान: +35℃ से अधिक नहीं;

भंडारण और परिवहन तापमान: -25℃ से +55℃ (अल्पकालिक);

नोट: यदि उच्च तापमान वाले वातावरण में स्थापित किया गया है, तो बेहतर वेंटिलेशन या व्युत्पन्न डिज़ाइन की आवश्यकता होती है।

2. ऊंचाई

स्थापना की ऊँचाई 2000 मीटर से कम या उसके बराबर होनी चाहिए।

2000 मीटर से ऊपर, मानकों के अनुसार व्युत्पन्न करना आवश्यक है।

3. सापेक्ष आर्द्रता

+40 ℃ के स्थापना परिवेश तापमान के साथ, सापेक्ष आर्द्रता ≤ 50% होनी चाहिए।

कम तापमान पर उच्च आर्द्रता स्वीकार्य है।

4. स्थापना स्थान

XL-21 पावर कैबिनेट केवल इनडोर इंस्टॉलेशन के लिए है।

इसे स्थापित करना निषिद्ध है: बिना छाया वाले बाहरी क्षेत्र, विस्फोटक गैसों या धूल वाले खतरनाक स्थान, अत्यधिक संक्षारक वातावरण, या गंभीर धूल या प्रवाहकीय धूल वाले क्षेत्र।

5. यांत्रिक और कंपन स्थितियाँ

स्थापना वातावरण गंभीर कंपन या प्रभाव से मुक्त होना चाहिए। कंपन आवृत्ति ≤ 10 हर्ट्ज, त्वरण ≤ 0.5 ग्राम। स्थापना की नींव स्थिर होनी चाहिए, बड़े मोटर्स या स्टैम्पिंग उपकरण के साथ एक ही प्लेटफॉर्म साझा करने से बचना चाहिए।

स्थापना के बाद, कैबिनेट को मूल रूप से लंबवत रखा जाना चाहिए, ऊर्ध्वाधर झुकाव ≤ 5° के साथ, अन्यथा यह ऑपरेटिंग तंत्र के जीवनकाल को प्रभावित करेगा।

6. वेंटिलेशन और गर्मी अपव्यय स्थान

कैबिनेट के आगे और पीछे रखरखाव की सुविधा प्रदान की जानी चाहिए। सामने की परिचालन सतह ≥ 0.8 मीटर होनी चाहिए, अनुशंसित 1.0 मीटर। यदि पीछे रखरखाव की आवश्यकता है, तो ≥ 0.8 मीटर की आवश्यकता है। कैबिनेट का शीर्ष छत से कम से कम 0.5 मीटर की दूरी पर होना चाहिए। जब कई अलमारियों को एक साथ व्यवस्थित किया जाता है, तो उनके बीच किसी अंतराल की आवश्यकता नहीं होती है; इन्हें सीधे असेंबल किया जा सकता है। हालाँकि, पूरी पंक्ति के दोनों सिरों पर वेंटिलेशन की जगह छोड़ी जानी चाहिए।

7. आग की रोकथाम और सुरक्षा आवश्यकताएँ

स्थापना क्षेत्र एक गैर-ज्वलनशील संरचना होना चाहिए। ज्वलनशील और विस्फोटक सामग्री को स्थापना स्थल के 1 मीटर के भीतर संग्रहित नहीं किया जाना चाहिए।

ज़मीन समतल और सूखी होनी चाहिए. पानी के प्रवेश को रोकने के लिए जमीन से 100-200 मिमी ऊपर कंक्रीट की नींव बनाने की सिफारिश की जाती है।

8. विद्युत चुम्बकीय वातावरण

द्वितीयक नियंत्रण सर्किट में हस्तक्षेप को रोकने के लिए स्थापना स्थान उच्च-शक्ति आवृत्ति कनवर्टर्स और उच्च-आवृत्ति उपकरणों से दूर होना चाहिए। यदि मजबूत विद्युत चुम्बकीय हस्तक्षेप मौजूद है, तो नियंत्रण लाइनों के लिए परिरक्षित केबलों का उपयोग करने और उन्हें एक अलग केबल ट्रे में चलाने की सिफारिश की जाती है।
