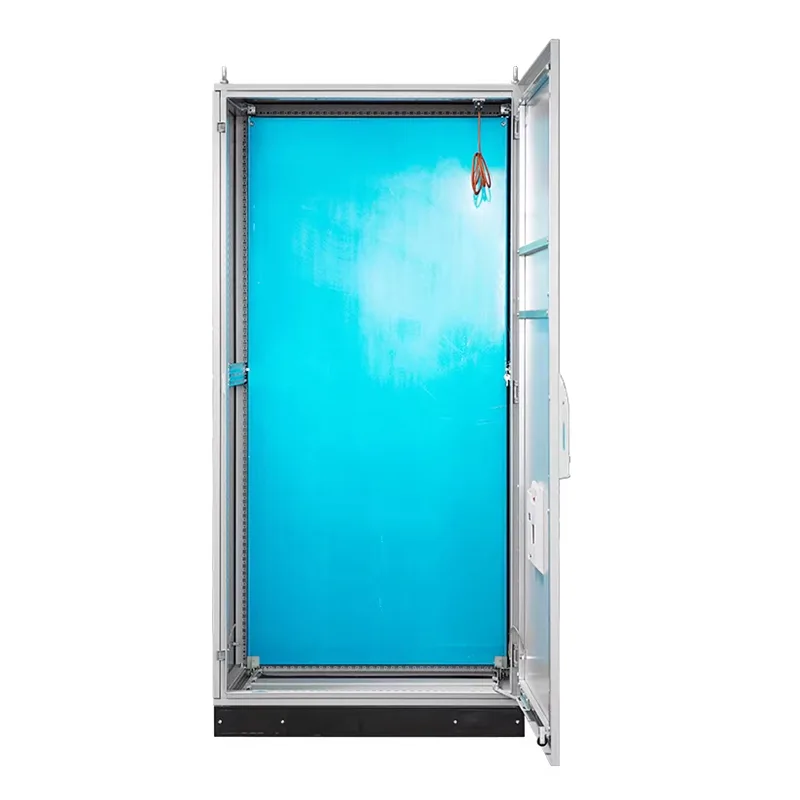

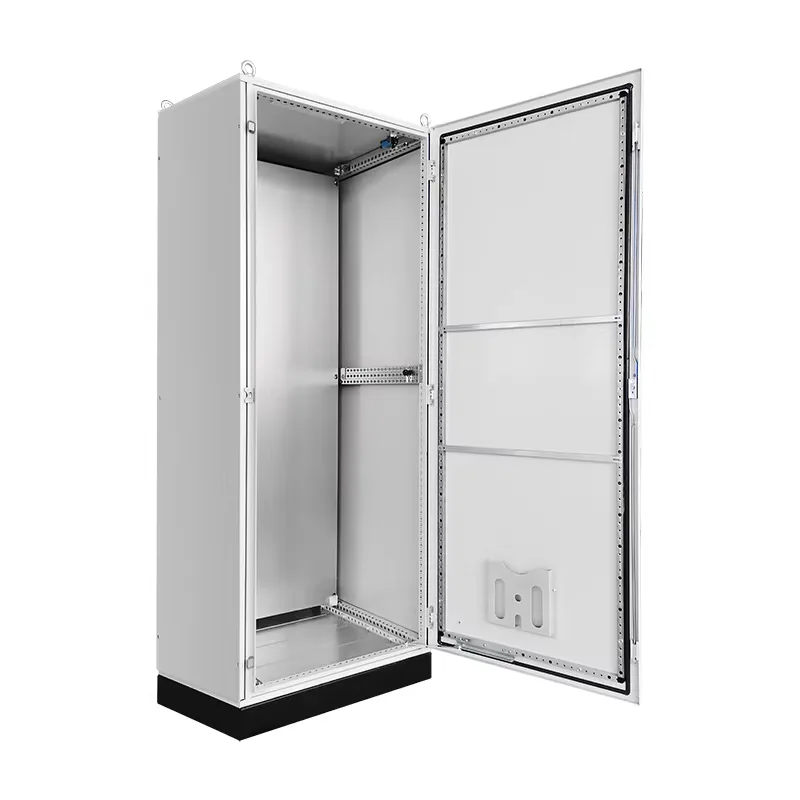

पीएस संयोजन वितरण कैबिनेट

सामग्री

SUS304 (अन्य सामग्री ग्रेड उपलब्ध हैं)

सतह का उपचार

कैबिनेट फॉस्फेटिंग प्राइमर उपचार, बाहरी पाउडर कोटिंग,

रंग को RAL7032 और RAL7035 बुनाई पैटर्न में विभाजित किया जा सकता है,

इंस्टॉलेशन प्लेट गैल्वनाइज्ड है।

सुरक्षा स्तर

आईपी55 (प्रेसजीबी4205-1993)

मानक विन्यास

सामने का दरवाज़ा, पिछला पैनल, स्थापना पैनल, साइड पैनल कैबिनेट, दरवाज़ा

ताला, सीलिंग पट्टी

स्टील प्लेट की मोटाई

फ़्रेम: नौ फ़ोल्ड प्रोफ़ाइल 1.5 मिमी

दरवाज़ा पैनल: 2.0 मिमी

बैक पैनल, साइड पैनल: 1.5 मिमी

इंस्टालेशन पैनल: 2.5 मिमी

आदेश संख्या (पीएस)

आदेश संख्या(पीएस)

चौड़ाई

ऊंचाई

गहराई

साइड पैनल ऑर्डर नंबर (PS7032)

साइड पैनल ऑर्डर नंबर

(पीएस7035)

पीएस601840002

पीएस601840005

600

1800

400

पीएस1840002

पीएस1840005

पीएस601850002

पीएस601850005

600

1800

500

पीएस1850002

पीएस1850005

पीएस601860002

पीएस601860005

600

1800

600

पीएस1860002

पीएस1860005

PS602040002

पीएस602040005

600

2000

400

पीएस2040002

पीएस2040005

पीएस602050002

पीएस602050005

600

2000

500

पीएस2050002

पीएस2050005

पीएस602060002

पीएस602060005

600

2000

600

पीएस2060002

पीएस2060005

पीएस602080002

पीएस602080005

600

2000

800

पीएस2080002

पीएस2080005

पीएस602260002

पीएस602260005

600

2200

600

पीएस2260002

पीएस2260005

पीएस801840002

पीएस801840005

800

1800

400

पीएस1840002

पीएस1840005

पीएस801850002

पीएस801850005

800

1800

500

पीएस1850002

पीएस1850005

पीएस801860002

पीएस801860005

800

1800

600

पीएस1860002

पीएस1860005

पीएस802040002

पीएस802040005

800

2000

400

पीएस2040002

पीएस2040005

PS802050002

पीएस802050005

800

2000

500

पीएस2050002

पीएस2050005

PS802060002

पीएस802060005

800

2000

600

पीएस2060002

पीएस2060005

PS802080002

PS802080005

800

2000

800

पीएस2080002

पीएस2080005

PS802260002

पीएस802260005

800

2200

600

पीएस2260002

पीएस2260005

पीएस101840002

पीएस101840005

1000

1800

400

पीएस1840002

पीएस1840005

पीएस121840002

पीएस121840005

1200

1800

400

पीएस1840002

पीएस1840005

पीएस121850002

पीएस121850005

1200

1800

500

पीएस1850002

पीएस1850005

पीएस121860002

पीएस121860005

1200

1800

600

पीएस1860002

पीएस1860005

पीएस122040002

पीएस122040005

1200

2000

400

पीएस2040002

पीएस2040005

पीएस122050002

पीएस122050005

1200

2000

500

पीएस2050002

पीएस2050005

पीएस122060002

पीएस122060005

1200

2000

600

पीएस2060002

पीएस2060005

पीएस122080002

पीएस122080005

1200

2000

800

पीएस2080002

पीएस2080005

पीएस122060002

पीएस122060005

1200

2200

600

पीएस2260002

पीएस2260005

पीएस102050002

पीएस102050005

1000

2000

500

पीएस2050002

पीएस2050005

पीएस102060002

पीएस102060005

1000

2000

600

पीएस2060002

पीएस2060005

विशेषता

साधारण वेल्डिंग वितरण कैबिनेट

पीएस संयोजन विद्युत वितरण कैबिनेट

कंकाल की संरचना

स्टील प्लेटों को एक स्वतंत्र फ्रेम के बिना, सीधे एक साथ वेल्ड किया जाता है।

नौ-गुना प्रोफ़ाइल फ़्रेम संरचना, बोल्ट या वेल्डेड

FLEXIBILITY

कुछ फिक्सिंग छेद हैं, और बाद के संशोधनों के लिए ड्रिलिंग और कटिंग की आवश्यकता होगी।

सभी दिशाओं में 25 मिमी मॉड्यूलर छेद, क्रॉसबीम को मनमाने ढंग से समायोजित किया जा सकता है।

समेकन क्षमता

मंत्रिमंडलों में खराब एकीकरण क्षमताएं हैं; साइड पैनल आमतौर पर वेल्डेड होते हैं, जिससे इंटीरियर को पूरी तरह से खोलना असंभव हो जाता है।

Extremely strong, with removable side panels, allowing for seamless splicing of multiple cabinets.

भार वहन करने की क्षमता

सामान्य, छोटे और मध्यम आकार के घटकों के लिए उपयुक्त

अत्यधिक मजबूत, हेवी-ड्यूटी फ्रेम के साथ, हेवी-ड्यूटी फ़्रीक्वेंसी इनवर्टर और बसबार के लिए उपयुक्त।

रखरखाव में आसानी

यह केवल आगे (या पीछे) से खुलता है, और परिचालन स्थान सीमित है।

सामने और पीछे के दरवाजे, साइड पैनल और छत सहित पूरी तरह से हटाने योग्य।

उत्पादन लागत

कम कीमत, एकल, मानकीकृत छोटी अलमारियों के लिए उपयुक्त

उच्च
