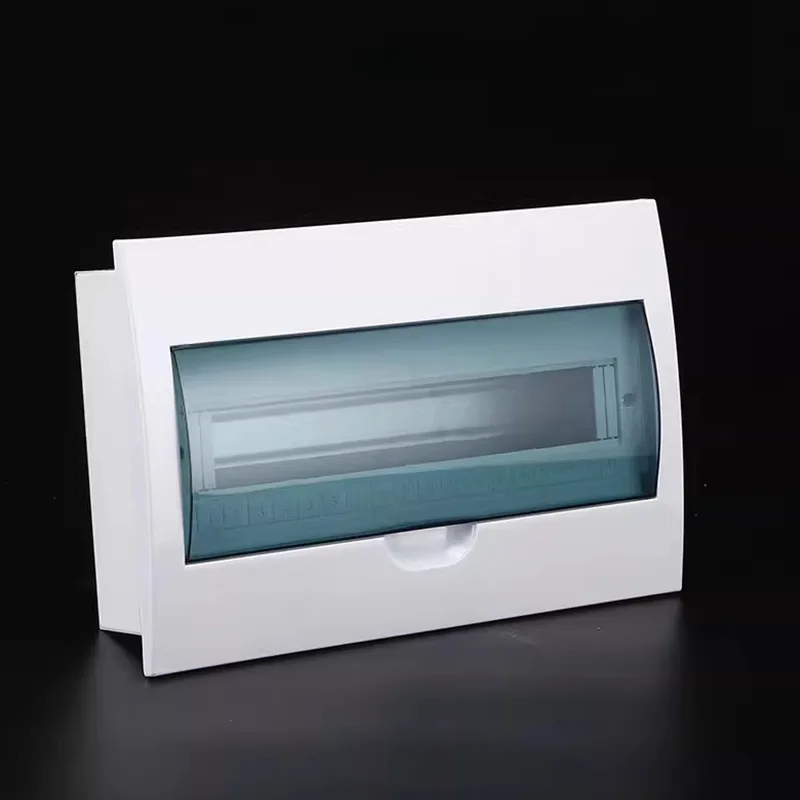

कॉम्पैक्ट मल्टी-सर्किट वितरण बॉक्स संलग्नक

शांगमिंग कॉम्पैक्ट मल्टी-सर्किट वितरण बॉक्स बाड़ों का एक पेशेवर निर्माता है, जो फैक्ट्री-प्रत्यक्ष बिक्री की पेशकश करता है और अनुकूलित समाधान और व्यापक बिक्री के बाद सेवा प्रदान करता है। यह उत्पाद सीमित स्थापना स्थान वाले वातावरण के लिए उपयुक्त है, जिसमें एक कॉम्पैक्ट आकार और उच्च-घनत्व आंतरिक सर्किट लेआउट है, जो सीमित क्षेत्रों में सुरक्षित मल्टी-सर्किट बिजली वितरण को सक्षम करता है और कई बाहरी सिंगल-सर्किट बक्से की आवश्यकता को समाप्त करता है।

मुख्य लाभ

यदि आप अपने प्रोजेक्ट के लिए लघु, मॉड्यूलर और बुद्धिमान बिजली वितरण की इच्छा रखते हैं, तो कॉम्पैक्ट मल्टी-सर्किट वितरण बॉक्स पारंपरिक सिंगल-सर्किट बॉक्स या बड़े वितरण कैबिनेट की तुलना में अधिक उपयुक्त हैं।

1. जगह की बचत

कॉम्पैक्ट वितरण बक्से में केवल 70-100 मिमी की मानक गहराई के साथ एक पतली डिजाइन होती है, जो आसानी से हल्के विभाजन, फर्नीचर बैक पैनल, उपकरण आवास, या संकीर्ण विद्युत शाफ्ट में एम्बेड हो जाती है, जो न्यूनतम स्थान घेरती है।

सीमित स्थानों के भीतर, उच्च सर्किट घनत्व, 8-24 लघु सर्किट ब्रेकरों को एकीकृत करने से, कई एकल-सर्किट बक्से वितरित करने की तुलना में 60% से अधिक स्थापना स्थान की बचत होती है।

यदि आवश्यक हो, तो हम समानांतर विस्तार का समर्थन करने वाले कॉन्फ़िगरेशन को अनुकूलित कर सकते हैं, जिससे क्षैतिज संयोजनों को बड़ी क्षमता वितरण इकाइयां बनाने की अनुमति मिलती है।

2. सुरक्षा

शांगमिंग के वितरण बॉक्स के बाड़े उच्च गुणवत्ता वाली धातु से बने होते हैं, जिसमें गैल्वनाइज्ड स्टील या 304 स्टेनलेस स्टील के विकल्प होते हैं, जो आग के प्रसार को प्रभावी ढंग से रोकते हैं।

प्रत्येक सर्किट स्वतंत्र अधिभार और शॉर्ट-सर्किट सुरक्षा से सुसज्जित है, जो सटीक दोष अलगाव सुनिश्चित करता है।

वाइड आईपी सुरक्षा रेटिंग कवरेज:

घर के अंदर उपयोग: IP20-IP40, उंगलियों के संपर्क और ठोस विदेशी वस्तुओं से बचाता है।

बाहरी या आर्द्र वातावरण में उपयोग: IP54 मेटल हाउसिंग, डस्टप्रूफ और स्प्लैशप्रूफ, बाथरूम, बालकनी, आउटडोर उपकरण बक्से आदि के लिए उपयुक्त।

3. आसान स्थापना और रखरखाव

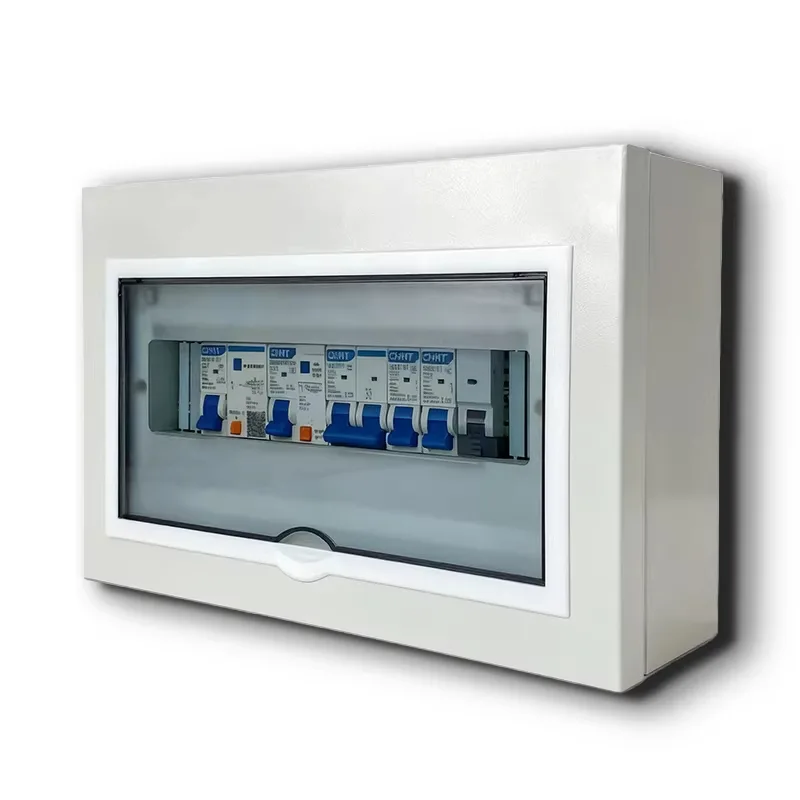

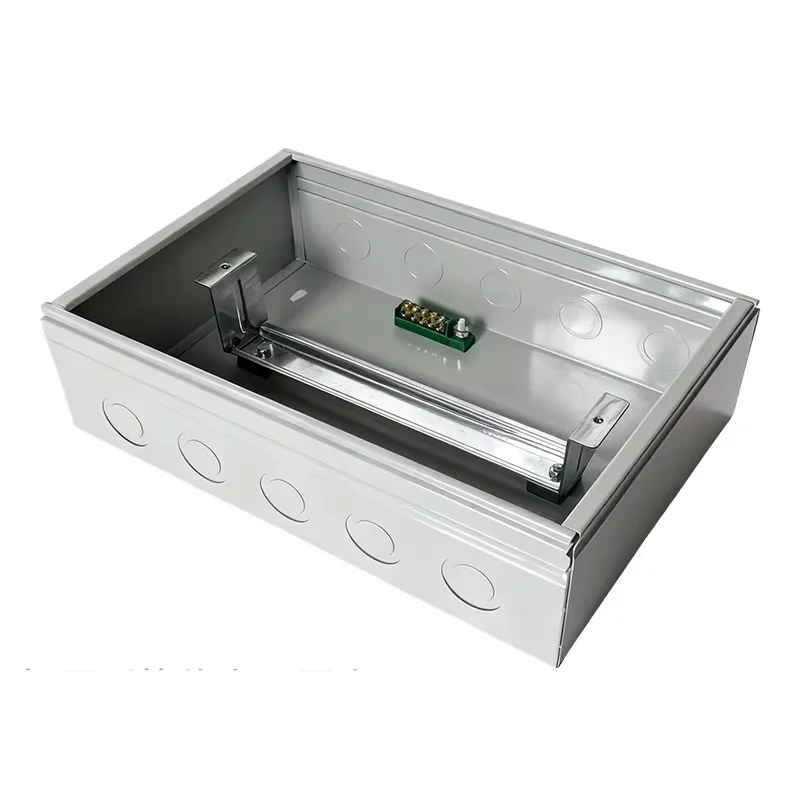

कॉम्पैक्ट मल्टी-सर्किट वितरण बॉक्स संलग्नक मानकीकृत डीआईएन रेल के साथ पहले से स्थापित आता है। हम सीधे माउंटिंग के लिए मुख्यधारा ब्रांड सर्किट ब्रेकर (श्नाइडर इलेक्ट्रिक, एबीबी, आदि) का उपयोग करते हैं, जिससे ड्रिलिंग या स्क्रू की आवश्यकता समाप्त हो जाती है।

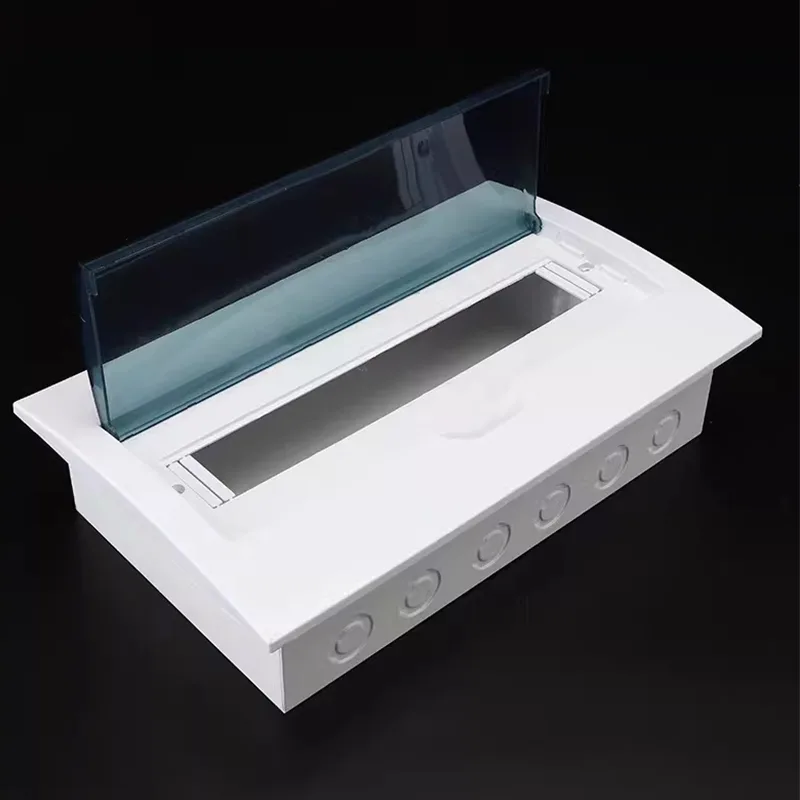

विभिन्न वायरिंग पथों को समायोजित करते हुए, बहु-दिशात्मक केबल प्रवेश और निकास के लिए ऊपर, नीचे और पीछे Φ20/25 मिमी नॉकआउट छेद प्रदान किए जाते हैं।

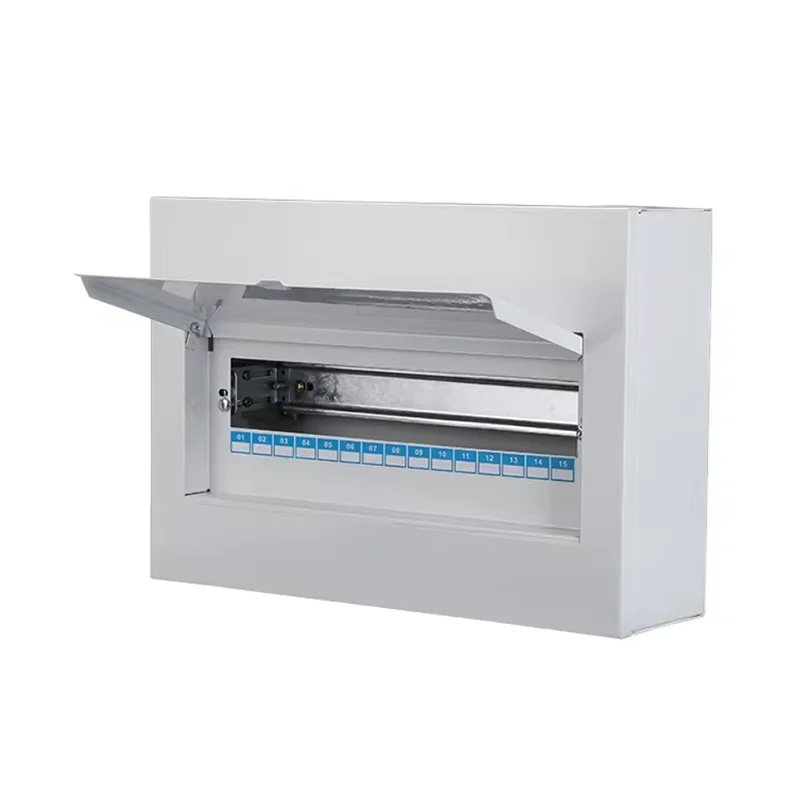

दरवाज़ा एक स्नैप-ऑन या हिंग वाले डिज़ाइन का उपयोग करता है, जो एक हाथ से खोलने की अनुमति देता है। मुद्रित या हस्तलिखित एनोटेशन का समर्थन करते हुए सर्किट लेबलिंग क्षेत्र दरवाजे या पैनल के अंदर प्रदान किए जाते हैं।

4. पूर्ण अनुकूलन उपलब्ध

उपलब्ध सामग्री: लोहा, गैल्वेनाइज्ड शीट, 201 स्टेनलेस स्टील, 304 स्टेनलेस स्टील।

गैर-मानक आकार समर्थन: हम विशेष उपकरण के उद्घाटन या भवन की दीवार की मोटाई से मेल खाने के लिए चौड़ाई, ऊंचाई और गहराई का पूर्ण अनुकूलन प्रदान करते हैं।

कार्यात्मक मॉड्यूल: सर्ज प्रोटेक्टर, स्मार्ट मीटर, रिमोट कंट्रोल मॉड्यूल, यूएसबी सॉकेट आदि के साथ पहले से स्थापित किया जा सकता है।

उपस्थिति अनुकूलन: आरएएल रंग छिड़काव, ब्रश स्टेनलेस स्टील फिनिश और लोगो सिल्कस्क्रीन प्रिंटिंग का समर्थन करता है, जो उच्च अंत इंटीरियर डिजाइन शैलियों में एकीकृत होता है।

सर्किट की आवश्यक संख्या कैसे निर्धारित करें?

चयन प्रक्रिया के दौरान आपके सामने यह प्रश्न आ सकता है। शांगमिंग प्रारंभिक मूल्यांकन के लिए तीन-चरणीय विधि प्रदान करता है।

1. कार्यात्मक क्षेत्र द्वारा विभाजित सर्किट

यह सबसे बुनियादी सांख्यिकीय पद्धति है. एक मानक आधुनिक कॉन्फ़िगरेशन आमतौर पर उच्च-शक्ति उपकरणों को सामान्य विद्युत सर्किट से अलग करने की सिफारिश करता है:

● प्रकाश सर्किट: एक क्षेत्र में शॉर्ट सर्किट से पूरे घर में अंधेरा होने से बचने के लिए क्षेत्र द्वारा नियंत्रित कम से कम 1-2 सर्किट की सिफारिश की जाती है।

● सामान्य आउटलेट: कमरों की संख्या के अनुसार आवंटित करें, आमतौर पर प्रत्येक 3-5 कमरों के लिए एक सर्किट।

● समर्पित हाई-पावर सर्किट: यह महत्वपूर्ण है। ≥1.5kW पावर रेटिंग वाले एयर कंडीशनर, वॉटर हीटर, ओवन, डिशवॉशर, ड्रायर आदि में से प्रत्येक को एक स्वतंत्र सर्किट पर कब्जा करना चाहिए।

● रसोई और बाथरूम: आर्द्र वातावरण और केंद्रित उपकरणों के कारण, एक अलग अवशिष्ट वर्तमान सर्किट (आरसीडी) स्थापित करने की सिफारिश की जाती है।

2. मॉड्यूल चौड़ाई की गणना करें

हम क्षमता मापने के लिए "वे" या "मॉड्यूल" का उपयोग करते हैं।

1 मॉड्यूल = 18 मिमी (यानी, सिंगल-पोल सर्किट ब्रेकर एमसीबी की चौड़ाई)।

आरसीसीबी/आरसीबीओ: आमतौर पर 2 मॉड्यूल, यानी 36 मिमी पर कब्जा करता है।

मुख्य स्विच: आमतौर पर 2-4 मॉड्यूल लेता है।

गणना सूत्र: कुल आवश्यक मॉड्यूल = (एकल-पोल स्विच की संख्या x 1) + (डबल-पोल/अवशिष्ट वर्तमान सर्किट ब्रेकरों की संख्या x 2) + (मुख्य स्विच x 2/4)

3. 20% आरक्षण सिद्धांत

वितरण बॉक्स को कभी भी पूरा न भरें; भविष्य में विस्तार के लिए जगह छोड़ना एक उद्योग मानक है। तो, कमरा क्यों छोड़ें?

भविष्य का विस्तार: भविष्य में निगरानी, ​​स्मार्ट होम सिस्टम या नए उपकरण जोड़ते समय, आपको पूरे बॉक्स को बदलने की आवश्यकता नहीं होगी।

हीट डिसिपेशन स्पेस: एक कॉम्पैक्ट मल्टी-सर्किट बॉक्स में, आरक्षित स्थान वायु संवहन में मदद करता है, जिससे ओवरहीटिंग के कारण सर्किट ब्रेकर के ट्रिप होने का खतरा कम हो जाता है।

सिफ़ारिश: यदि आप गणना करते हैं कि आपको 10 सर्किट की आवश्यकता है, तो 12-सर्किट बॉक्स चुनें; यदि आप गणना करते हैं कि आपको 18 सर्किट की आवश्यकता है, तो 24-सर्किट बॉक्स चुनें।

विशिष्ट परिदृश्य संदर्भ तालिका

शांगमिंग इलेक्ट्रिक आपके सटीक मॉडल चयन का समर्थन करता है। हम प्रस्ताव रखते हैं:

नि:शुल्क सर्किट लेआउट परामर्श: हमें अपनी उपकरण सूची भेजें, और हम उपयुक्त संलग्नक मॉडल की सिफारिश करेंगे।

एकाधिक मॉड्यूलर संयोजन: मानक आकार में 12, 18, 24 और 36 मॉड्यूल शामिल हैं; गैर-मानक अनुकूलन भी समर्थित है।

पूर्व-स्थापित डीआईएन रेल + सर्किट ब्रेकर विकल्प: आपके सर्किट प्लान के अनुसार पूर्व-संयोजन, आगमन पर उपयोग के लिए तैयार।
