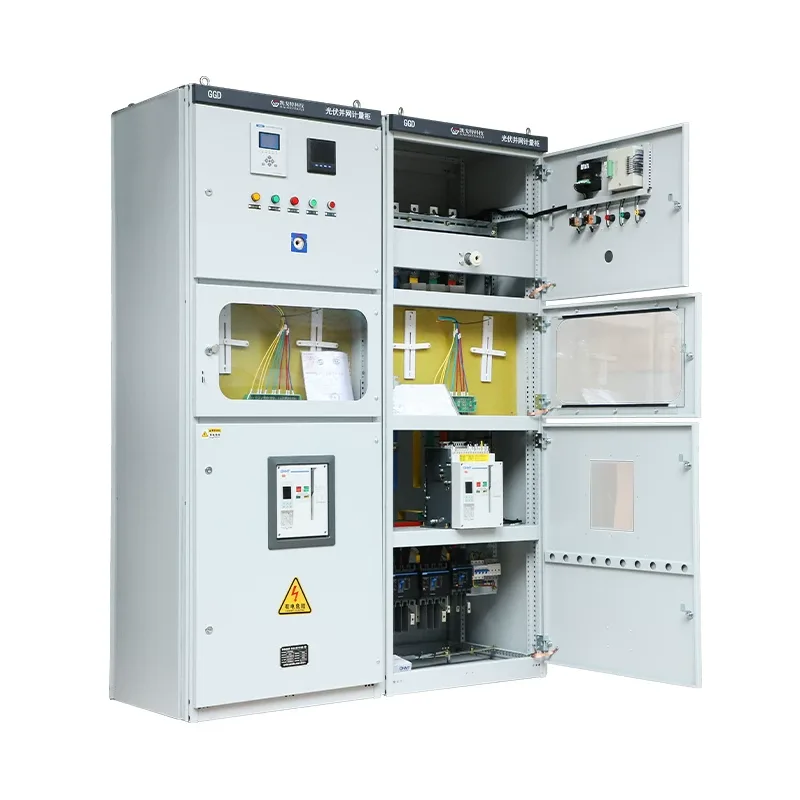

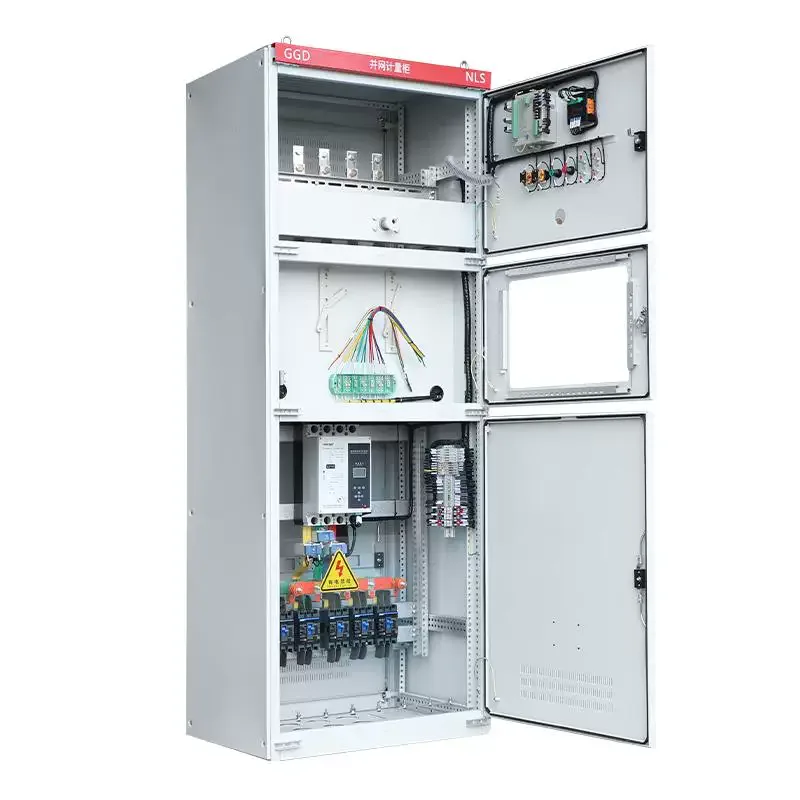

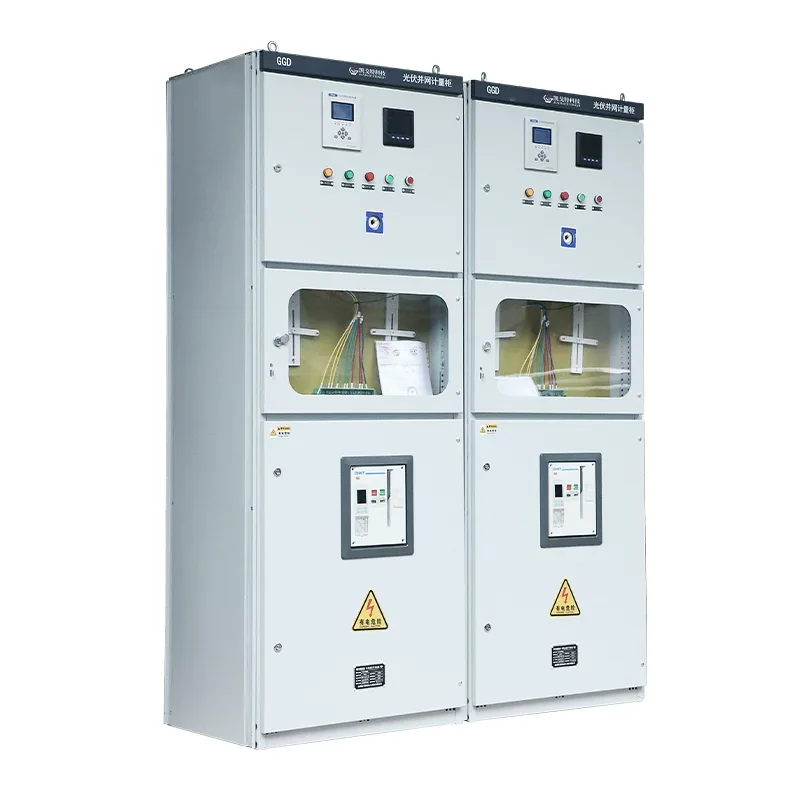

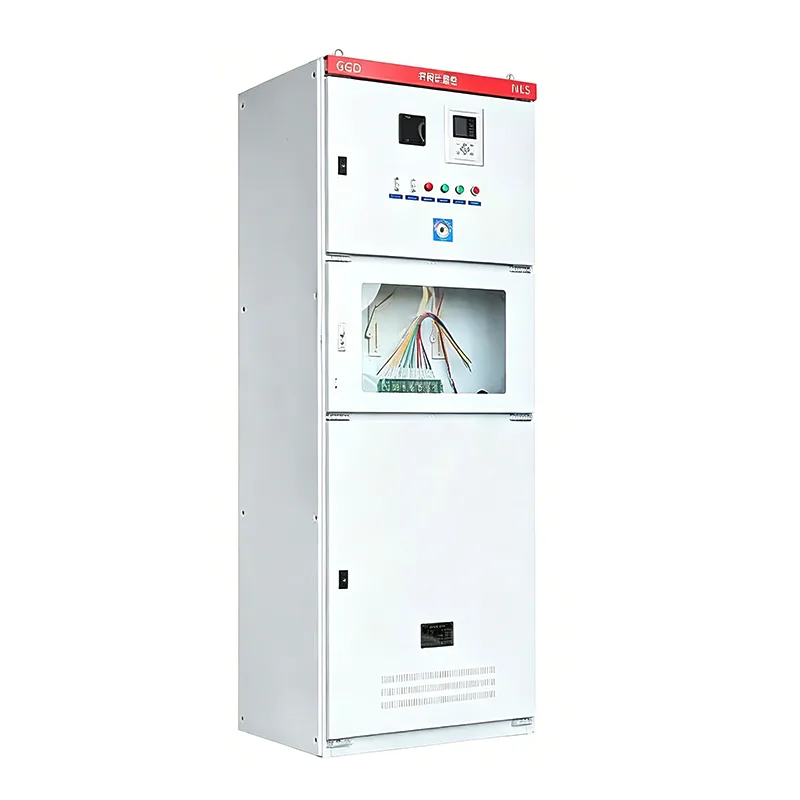

फोटोवोल्टिक ग्रिड-कनेक्टेड कैबिनेट

फोटोवोल्टिक ग्रिड-कनेक्टेड कैबिनेट सुरक्षा, मीटरिंग, आइसोलेशन, एंटी-आइलैंडिंग और डेटा एक्सचेंज में महत्वपूर्ण भूमिका निभाते हैं। इन्हें पेशेवर निर्माता शांगमिंग द्वारा डिजाइन और निर्मित किया गया है। हम वारंटी प्रदान करते हैं और आपके ऑर्डर के साथ संपूर्ण दस्तावेज़ीकरण और प्रमाणन प्रदान करेंगे।

फोटोवोल्टिक ग्रिड-कनेक्टेड कैबिनेट के कार्य क्या हैं?

पावर कलेक्शन: पीवी ग्रिड से जुड़ा कैबिनेट एक या अधिक स्ट्रिंग इनवर्टर से एसी पावर आउटपुट एकत्र करता है।

सुरक्षा अलगाव: जब ग्रिड रखरखाव के अधीन होता है या पीवी सिस्टम खराब हो जाता है, तो यह कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करते हुए, सर्किट ब्रेकर या डिस्कनेक्ट स्विच के माध्यम से बिजली की आपूर्ति को भौतिक रूप से डिस्कनेक्ट कर देता है।

सुरक्षा कार्य: पीवी ग्रिड से जुड़े कैबिनेट में ओवरकरंट, ओवरवॉल्टेज, अंडरवोल्टेज और आवृत्ति विसंगतियों से सुरक्षा होती है। सबसे महत्वपूर्ण बात यह है कि इसमें एंटी-आइलैंडिंग सुरक्षा की सुविधा है, जब मुख्य ग्रिड रिवर्स पावर ट्रांसमिशन और रखरखाव कर्मियों को संभावित बिजली के झटके को रोकने में विफल रहता है तो स्वचालित रूप से ग्रिड कनेक्शन बिंदु को डिस्कनेक्ट कर देता है।

मीटरिंग और निगरानी: उपकरण में एक अंतर्निर्मित बिजली मीटर होता है, आमतौर पर एक द्विदिश मीटर, जो उत्पन्न और खपत दोनों बिजली को रिकॉर्ड करता है।

फोटोवोल्टिक ग्रिड-कनेक्टेड कैबिनेट और फोटोवोल्टिक कंबाइनर बॉक्स के बीच अंतर

स्थापना सावधानियाँ

फोटोवोल्टिक ग्रिड से जुड़े कैबिनेट को स्थापित करते समय, इसे ट्रांसफार्मर या मुख्य वितरण कैबिनेट के जितना संभव हो उतना करीब स्थापित किया जाना चाहिए। छोटे केबलों के परिणामस्वरूप वोल्टेज में कमी आती है। यदि केबल बहुत लंबी है, तो चरम बिजली उत्पादन के दौरान ग्रिड कनेक्शन बिंदु पर वोल्टेज बढ़ जाएगा, जिससे इन्वर्टर की ओवरवॉल्टेज सुरक्षा चालू हो जाएगी और बार-बार ट्रिपिंग होगी।

बाहरी ग्रिड से जुड़े बक्सों के लिए, सीधी धूप में स्थापना सख्त वर्जित है। उच्च तापमान के कारण सर्किट ब्रेकर थर्मल रूप से ट्रिप हो सकता है, जिससे गलत ट्रिपिंग हो सकती है। हम किसी भवन की उत्तरी दीवार पर स्थान चुनने या सनशेड स्थापित करने की सलाह देते हैं।

कृपया सुनिश्चित करें कि कैबिनेट के सामने कम से कम 800 मिमी-1000 मिमी ऑपरेटिंग स्थान छोड़ा गया है ताकि यह सुनिश्चित हो सके कि ऑपरेटर आपातकालीन स्थिति में डिस्कनेक्ट स्विच को तुरंत चालू कर सके।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: दोपहर के समय चरम बिजली उत्पादन के दौरान ग्रिड से जुड़े कैबिनेट में सर्किट ब्रेकर अप्रत्याशित रूप से क्यों बंद हो जाता है?

उत्तर: जिन कारणों की जांच की जानी है:

ग्रिड ओवरवोल्टेज: यह सबसे आम कारण है। सौर ऊर्जा उत्पादन दोपहर के समय सबसे मजबूत होता है, और यदि आसपास की बिजली की खपत कम है, तो ग्रिड कनेक्शन बिंदु पर वोल्टेज बढ़ा दिया जाएगा। जब वोल्टेज ग्रिड से जुड़े कैबिनेट द्वारा निर्धारित सुरक्षा सीमा से अधिक हो जाता है, तो कैबिनेट स्वचालित रूप से ट्रिप हो जाएगी।

तापमान ट्रिपिंग: ग्रिड से जुड़े कैबिनेट में खराब गर्मी अपव्यय। दोपहर के समय उच्च धारा प्रवाह के कारण कैबिनेट का आंतरिक तापमान बहुत अधिक हो जाता है, जिससे सर्किट ब्रेकर की थर्मल सुरक्षा में खराबी आ जाती है।

अनुचित सेटिंग: सर्किट ब्रेकर की सेटिंग करंट इन्वर्टर के अधिकतम आउटपुट करंट के बहुत करीब है।

समाधान: वोल्टेज रिकॉर्ड की जाँच करें। यदि ग्रिड वोल्टेज बहुत अधिक है, तो ट्रांसफार्मर के नल को कम करने या सुरक्षा सेटिंग्स को समायोजित करने के लिए बिजली आपूर्ति ब्यूरो से संपर्क करें।

प्रश्न: यदि ग्रिड-कनेक्टेड कैबिनेट में सर्ज प्रोटेक्टर दोषपूर्ण है और उसे बदला नहीं गया तो परिणाम क्या होंगे?

उत्तर: यह अल्पावधि में बिजली उत्पादन को प्रभावित नहीं करेगा, लेकिन यह बिजली संरक्षण खो देगा। सौर ऊर्जा संयंत्र अधिकतर खुली छतों पर स्थित होते हैं, जहाँ बिजली का प्रेरण अत्यधिक होता है। प्रेरित बिजली गिरने की स्थिति में, उच्च वोल्टेज सीधे ग्रिड से जुड़े कैबिनेट में प्रवेश कर सकता है और इन्वर्टर में प्रवेश कर सकता है, जिससे सैकड़ों हजारों युआन के घटक जल सकते हैं।

हम अनुशंसा करते हैं कि यदि एसपीडी स्थिति विंडो लाल हो जाती है, तो इसे तुरंत बदल दिया जाना चाहिए।

प्रश्न: क्या समर्पित फोटोवोल्टिक ग्रिड-कनेक्टेड कैबिनेट को बदलने के लिए नियमित लो-वोल्टेज वितरण कैबिनेट का उपयोग किया जा सकता है?

उत्तर: नहीं, इसे सीधे बदला नहीं जा सकता. नियमित वितरण कैबिनेट में द्विदिशात्मक मीटरिंग, एंटी-आइलैंडिंग सुरक्षा तर्क और अंडरवोल्टेज ट्रिपिंग कार्यक्षमता का अभाव है।

विद्युत आपूर्ति ब्यूरो स्वीकृति परीक्षण के दौरान इन फोटोवोल्टिक-विशिष्ट घटकों के निरीक्षण पर ध्यान केंद्रित करेगा। यदि जबरन प्रतिस्थापन किया जाता है, तो परियोजना स्वीकृति में विफल हो जाएगी।
