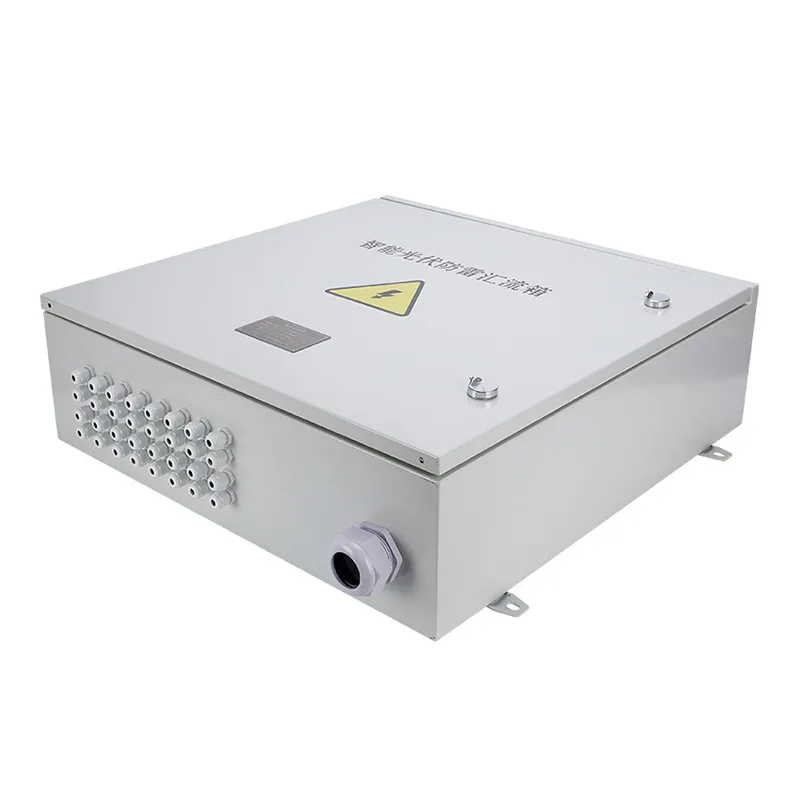

फोटोवोल्टिक कंबाइनर बॉक्स

शांगमिंग चीन का एक उच्च गुणवत्ता वाला फोटोवोल्टिक कॉम्बिनर बॉक्स निर्माता है। हमारे पास 5 से अधिक उत्पादन लाइनों के साथ अपना कारखाना है, और मानक-विनिर्देश उत्पाद तेजी से वितरण के साथ खरीद के लिए आसानी से उपलब्ध हैं। अनुकूलन भी हमारी ताकत है; कृपया समाधानों पर चर्चा करने और निःशुल्क उद्धरण प्राप्त करने के लिए हमसे संपर्क करें।

फोटोवोल्टिक कंबाइनर बॉक्स की आवश्यकता क्यों है?

मध्यम से बड़े पैमाने के फोटोवोल्टिक बिजली संयंत्र में, आमतौर पर सैकड़ों या हजारों सौर पैनल होते हैं। यदि प्रत्येक पैनल को सीधे इन्वर्टर से जोड़ा जाता, तो इससे कई समस्याएं पैदा होतीं। सबसे पहले, वायरिंग गड़बड़ होगी, जिससे निर्माण की कठिनाई बहुत बढ़ जाएगी, और बड़ी मात्रा में डीसी केबल की खपत से लागत में काफी वृद्धि होगी।

इसके साथ ही, नुकसान में वृद्धि होगी, और लंबी दूरी पर छोटी धाराओं को प्रसारित करने से महत्वपूर्ण वोल्टेज में गिरावट आएगी। बाद में, रखरखाव भी एक चुनौतीपूर्ण समस्या बन जाएगी, क्योंकि दोषपूर्ण तारों का तुरंत पता लगाना मुश्किल होगा।

यहीं पर कंबाइनर बॉक्स आते हैं, जो इन समस्याओं का समाधान करते हैं। वे एक परिवहन केंद्र की तरह काम करते हैं, छोटी धाराओं को एकीकृत आउटपुट में परिवर्तित करते हैं।

मॉड्यूल संरचना

मूलभूत प्रकार्य

वर्तमान संग्रह: फोटोवोल्टिक कॉम्बिनर बॉक्स केंद्रीय रूप से कई फोटोवोल्टिक मॉड्यूल से डीसी करंट को आउटपुट करता है, जिससे डीसी केबलों की संख्या कम हो जाती है और सिस्टम जटिलता और लागत कम हो जाती है।

सिस्टम सुरक्षा: कंबाइनर बॉक्स प्रत्येक स्ट्रिंग और कुल आउटपुट के लिए ओवरकरंट, शॉर्ट-सर्किट, रिवर्स कनेक्शन और सर्ज सुरक्षा प्रदान करता है, जिससे गलती बढ़ने से रोका जा सकता है।

सुरक्षा अलगाव: एक डीसी डिस्कनेक्ट स्विच रखरखाव या दोष के दौरान तेजी से डिस्कनेक्ट करने में सक्षम बनाता है, जिससे परिचालन सुरक्षा में सुधार होता है।

ऑपरेशन मॉनिटरिंग: यदि एक बुद्धिमान मॉडल का चयन किया जाता है, तो स्ट्रिंग करंट, वोल्टेज, तापमान और बिजली संरक्षण स्थिति की वास्तविक समय की निगरानी संभव है, जिससे गलती स्थान और प्रदर्शन विश्लेषण की सुविधा मिलती है।

मुख्य प्रकार

विभिन्न प्रकार के फोटोवोल्टिक (पीवी) कंबाइनर बॉक्स अलग-अलग एप्लिकेशन परिदृश्यों के अनुरूप, सिस्टम के भीतर इंस्टॉलेशन स्थान, वोल्टेज स्तर और इंटेलिजेंस के स्तर में भिन्न होते हैं।

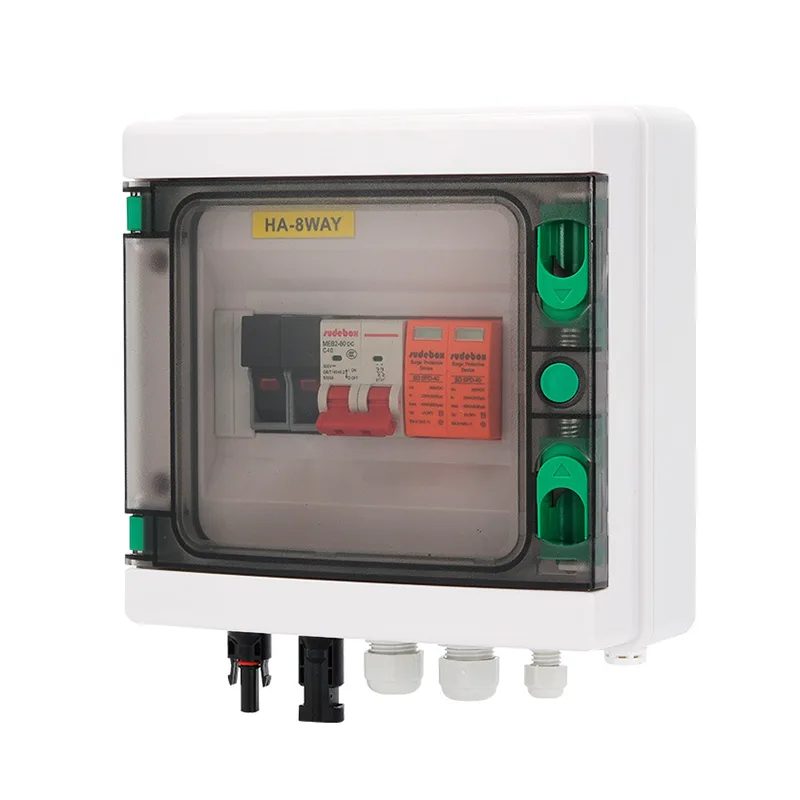

1. डीसी कंबाइनर बॉक्स

पीवी बिजली संयंत्रों में सबसे आम, पीवी मॉड्यूल और डीसी इन्वर्टर के बीच स्थापित।

कार्य: कई पीवी स्ट्रिंग्स से डीसी पावर को संयोजित करता है और इसे एक केंद्रीकृत इन्वर्टर में आउटपुट करता है।

कोर कॉन्फ़िगरेशन: डीसी फ़्यूज़, डीसी सर्किट ब्रेकर और एसपीडी शामिल हैं।

लागू परिदृश्य: बड़े पैमाने पर जमीन पर लगे बिजली संयंत्र, केंद्रीकृत पीवी सिस्टम।

2. एसी कंबाइनर बॉक्स

मुख्य रूप से स्ट्रिंग इनवर्टर का उपयोग करने वाले सिस्टम में उपयोग किया जाता है। इसे इन्वर्टर के एसी आउटपुट साइड और स्टेप-अप ट्रांसफार्मर के बीच स्थापित किया जाता है।

कार्य: एकाधिक स्ट्रिंग इनवर्टर से एसी पावर आउटपुट को संयोजित करता है।

कोर कॉन्फ़िगरेशन: एसी सर्किट ब्रेकर, एसी सर्ज रक्षक, डिस्कनेक्ट स्विच; कुछ में ऊर्जा मीटर भी शामिल हो सकता है।

लागू परिदृश्य: वाणिज्यिक और औद्योगिक छत पीवी, वितरित इनवर्टर का उपयोग कर जमीन पर लगे बिजली संयंत्र।

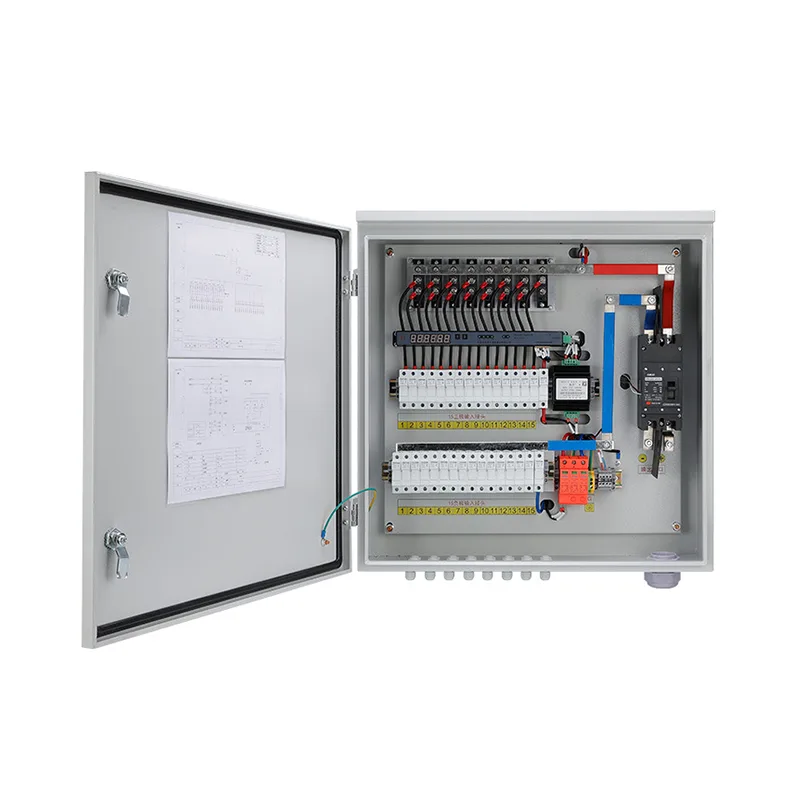

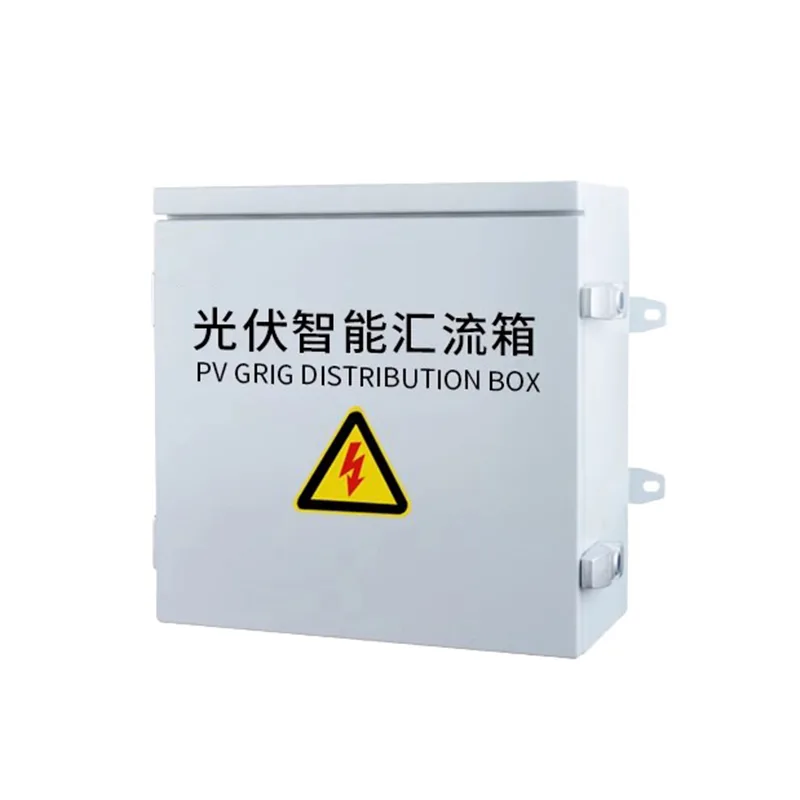

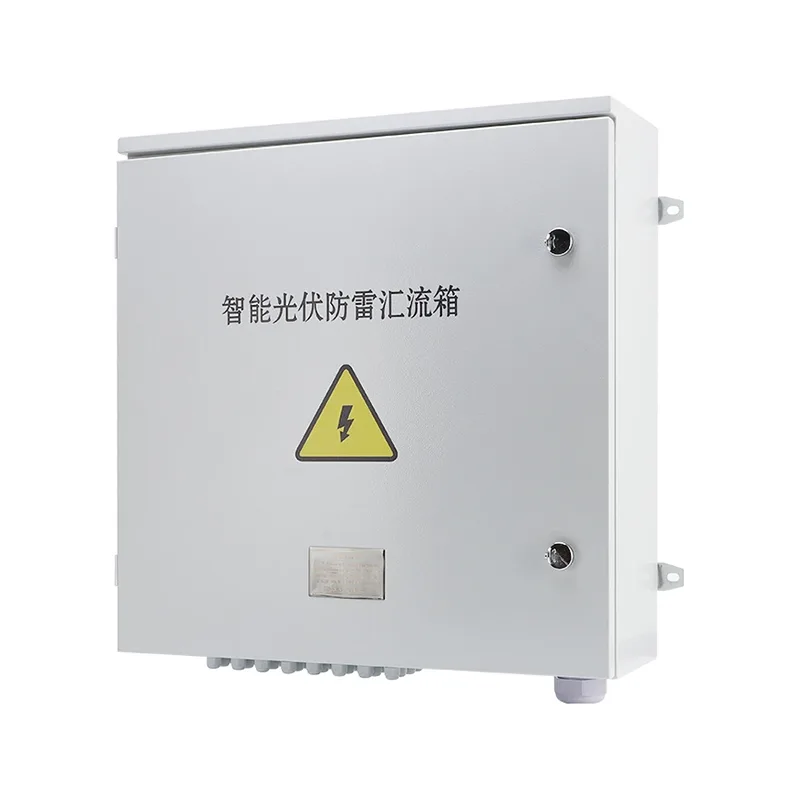

3. इंटेलिजेंट कंबाइनर बॉक्स

इस प्रकार का बॉक्स मूल कंबाइनर बॉक्स में एक मॉनिटरिंग मॉड्यूल जोड़ता है और वर्तमान में मध्यम से बड़े आकार के बिजली संयंत्रों के लिए मुख्यधारा की पसंद है।

कार्य: करंट के संयोजन के अलावा, यह वास्तविक समय में प्रत्येक आने वाली लाइन के करंट, कुल वोल्टेज, आंतरिक तापमान और सर्ज रक्षक स्थिति की निगरानी कर सकता है।

तकनीकी लाभ: डेटा अपलोड के माध्यम से, रखरखाव कर्मी दूर से यह निर्धारित कर सकते हैं कि कौन से सौर पैनल छायांकित या क्षतिग्रस्त हैं, जिससे सटीक रखरखाव संभव हो सके।

वारंटी और बिक्री के बाद सेवा

शांगमिंग फैक्ट्री गुणवत्ता आश्वासन प्रदान करती है, विशेष रूप से अनुकूलित उत्पादों के लिए 1 साल की वारंटी और मानक उत्पादों के लिए 2 साल की वारंटी। वारंटी में कैबिनेट सामग्री दोष, घटक खराबी (सामान्य उपयोग के तहत), और विनिर्माण प्रक्रिया के मुद्दे शामिल हैं। अनुचित स्थापना, दुरुपयोग, प्राकृतिक आपदाओं या अनधिकृत संशोधनों के कारण होने वाली क्षति को कवर नहीं किया जाता है।

बिक्री के बाद की समस्याओं के मामले में, हम उन्हें निम्नलिखित प्रक्रिया के अनुसार संभालेंगे: समस्या की रिपोर्ट करें (खराबी और ऑर्डर नंबर की तस्वीरें / वीडियो प्रदान करें) → तकनीकी टीम 4 घंटे के भीतर जवाब देती है → रिमोट डायग्नोसिस (मापदंडों को समायोजित करने या छोटे घटकों को बदलने पर मुफ्त मार्गदर्शन; वारंटी अवधि के भीतर भागों को मुफ्त प्रतिस्थापन) → यदि समस्या का समाधान नहीं किया जा सकता है, तो साइट पर हैंडलिंग के लिए एक इंजीनियर की व्यवस्था की जाएगी या उत्पाद को मरम्मत / प्रतिस्थापन के लिए वापस कर दिया जाएगा (वारंटी अवधि के भीतर लागत होगी) हमारे द्वारा वहन); आपातकालीन स्थिति में, ग्राहकों के नुकसान को कम करने के लिए प्रतिस्थापन उत्पाद पहले उपलब्ध कराए जा सकते हैं।
